fadini MIRI 4 Montageanleitung

Lampeggiatore 230V
Flashing Lamp 230V
Lampe Clignotante 230V
Blinkleuchte 230V
Lampara de destellos 230V
Flits Lamp 230V
19
18
I Procedura di installazione
Il Lampeggiatore MIRI 4 è un dispositivo di segnalazione di movimento per
ingressi automatizzati, studiato per qualsiasi tipologia di installazione grazie
al proprio Attacco a parete (17) o Attacco verticale (18), mediante tre tasselli o tre viti
(non in dotazione) Fig.2. Viene fornito nella versione senza Antenna (9) e Schedina (13)
(vedi Fig.2), altrimenti a richiesta si possono inserire quest'ultimi elementi con estrema
semplicità (Fig.3). Per i collegamenti elettrici alla Scheda del lampeggiatore (10) si
consiglia l'utilizzo di cavi elettrici di sezione 1,5 mm
(13) utilizzare il cavo coassiale Rg58. E' importante fissare l'Attacco Verticale (18) con
i due dentelli ad incastro paralleli alla superfice frontale della parete o della colonna
sulla quale deve essere fissato il lampeggiatore.
Installazione della Antenna di ricezione (9) al Collare (11) (Fig.3): eseguire una foratura
passante nel foro cieco del Collare (11), posizionandolo per questa operazione in maniera
sicura su di una superficie piana (vedi Fig.2), successivamente inserire nel foro l'Antenna
(9), infilare la Guarnizione (12) nell'Antenna (9) e posizionarla nella propria sede nel
Collare (11), infine fissare la Schedina Antenna (13) all'Antenna (9) con la vite (14) e
al Collare (11) mediante la vite autofilettante (15) (Fig.2).
3923
Dis. N.
5
6
7
8
9
10
11
12
13
14
15
16
17
Fig.1
, mentre per la Schedina Antenna
2
Via Mantova, 177/A - C.P. 126 - 37053 Cerea (Verona) Italy - Tel. +39 0442 330422 r.a.
®
Fax +39 0442 331054 - e-mail: info@fadini.net - www.fadini.net
Apre
Open
1
Ouvrir
Auf
Abre
Openen
2
4
Ø8
11

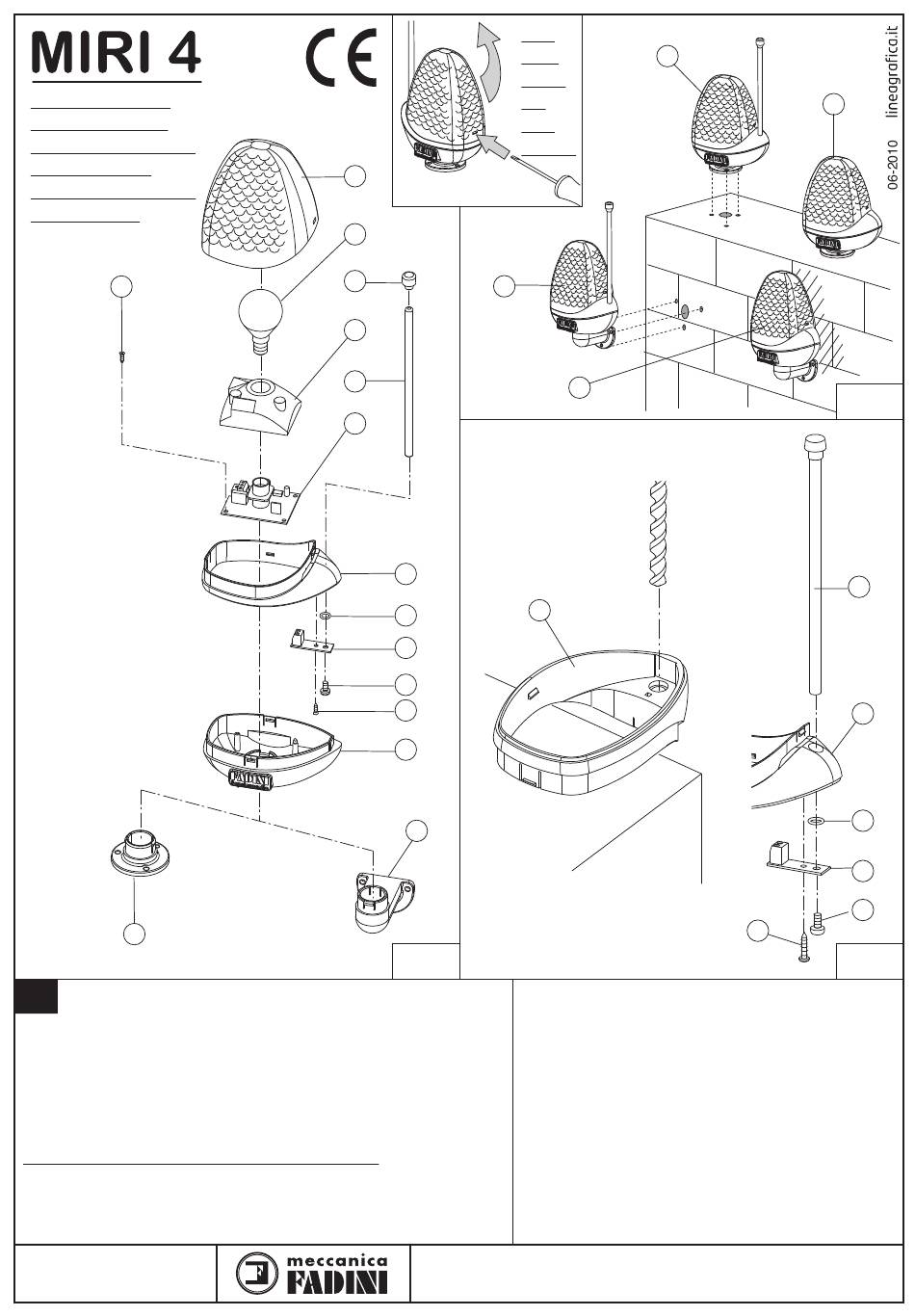

Componenti del Lampeggiatore MIRI 4 - Fig.1
1 - Miri 4 fissato verticale con
antenna
2 - Miri 4 fissato a parete con
antenna
3 - Miri 4 fissato verticale
4 - Miri 4 fissato a parete
5 - Calotta trasparente in
metacrilato Oroglax MF I10
antiurto
6 - Lampadina 230V 25W
7 - Puntale antenna
8 - Copri schedina
9 - Stelo antenna
10 - Schedina Lampeggiatore
230V 25W
3
Fig.2
9
11
12
13
14
15
Fig.3
11 - Collare di sostegno antenna
12 - Guarnizione OR 2031
13 - Schedina antenna
14 - Vite fissaggio antenna
M5x16
15 - Vite fissaggio schedina
antenna
16 - Fondello lampeggiatore
17 - Attacco a parete
18 - Attacco verticale
19 - Vite fissaggio schedina
(non in dotazione)
