VERKABELUNG

Vorsicht: Der MS-RA205 ist für Schiffe mit einem 12-V-Gleichstrom-System mit negativer Erdung
vorgesehen.

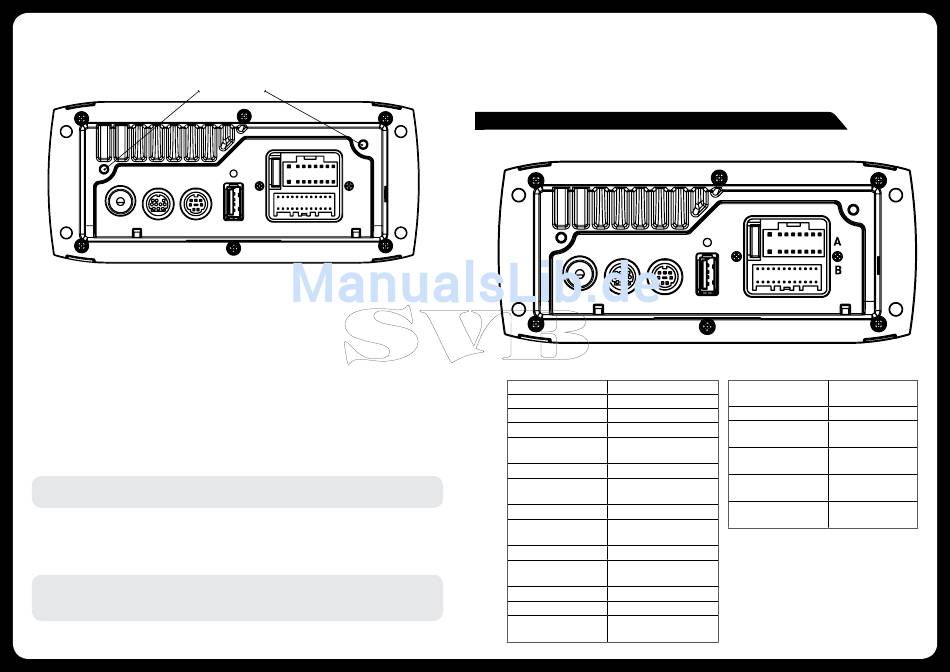

Befestigungslöcher
an der Rückseite
AERIAL SiriusXM REMOTE
In einigen Fällen kann ein zusätzliches Sicherungsband (nicht mitgeliefert) für die Geräterückseite
erforderlich sein. Befestigen Sie das Band mit zwei gewindefurchenden M8 Schrauben 8 mm (nicht
mitgeliefert) an den zwei oben markierten Löchern.
INSTALLATIONSWARNUNGEN
• Stellen Sie sicher, dass der +12-V-Anschluss des Boots von der Batterie getrennt
ist, bevor Sie ein neues Gerät anschließen.
• Überprüfen Sie die Positionen der Treibstofftanks und der Elektroleitungen des
Boots, bevor Sie mit der Installation beginnen.
• Stellen Sie sicher, dass die gesamte Verkabelung geschützt ist, um
Beschädigungen zu vermeiden.
Stellen Sie bei der Verkabelung des MS-RA205 sicher, dass die Kabel vor scharfen
Gegenständen geschützt sind und dass Kabeldurchführungen aus Gummi und isolierte
Stöpsel bei der Verkabelung verwendet werden. Stellen Sie beim Anschließen der Kabel an
die Lautsprecher und an das Audiosystem sicher, dass die Anschlüsse und Verbindungen
voreinander geschützt sind, um Kurzschlüsse zu vermeiden.
Hinweis: Stellen Sie sicher, dass das Antennenkabel fern von Stromleitungen und bei minimaler
Länge verlegt is, da lange Kabel die AM-Empfangsleistung beeinträchtigen.
Verwenden Sie für einen optimalen Radioempfang eine unabhängige AM/FM-Marineantenne
(masseunabhängig).
Schließen Sie keinen UKW-Verteiler an, da dies die UKW-Radioleistung Ihres Geräts reduziert.
Entnehmen Sie weitere Information unter folgender Website: www�pacificaerials�co�nz
Hinweis: Die Vorderseite des Hauptgeräts entspricht dem Standard IPx5 zur Wasserfestigkeit,
wenn es ordnungsgemäß an einer Wand installiert wurde. Eine falsche Montage des Hauptgeräts
könnte zum Garantieverlust führen.
6
USB
GALVANISCHE TRENNUNG DES MS-RA205
Die Stereoanlage MS-RA205 verfügt über ein Metallgehäuse, das mit dem Masse- /
negativen / schwarzen Draht (wie die meisten Stereoanlagen) verbunden ist. Wenn diese
Art von Stereoanlage in Booten aus Aluminium (oder Booten mit einem leitfähigen Rumpf)
installiert wird, muss man besonders vorsichtig vorgehen, wenn das elektrische System
vom Schiffsrumpf isoliert werden soll.

ANScHLUSSScHEMA

AERIAL SiriusXM REMOTE
KABEL A
GELB BATTERIE (+12 V konstant)
ROT ZÜNDUNG (+12 V geschaltet)
SCHWARZ MASSE (-12 V)
WEISS LAUTSPRECHER ZONE 1 L (+)
WEISS/SCHWARZ LAUTSPRECHER ZONE 1 L (-)
GESTREIFT
GRAU LAUTSPRECHER ZONE 1 R (+)
GRAU/SCHWARZ LAUTSPRECHER ZONE 1 R (-)
GESTREIFT
GRÜN LAUTSPRECHER ZONE 2 L (+)
GRÜN/SCHWARZ LAUTSPRECHER ZONE 2 L (-)
GESTREIFT
LILA LAUTSPRECHER ZONE 2 R (+)
LILA/SCHWARZ LAUTSPRECHER ZONE 2 R (-)
GESTREIFT
BRAUN DIMMUNG (+12 V geschaltet)
BLAU/WEISS GESTREIFT VERSTÄRKER EIN
BRAUN/WEISS GESTREIFT TELEFON-STUMMSCHALTUNG
/ AUX-UNTERBRECHUNG
USB
KABEL B
CINCH WEISS (graues AUX-IN (L)
Kabel)
CINCH ROT (graues Kabel) AUX-IN (R)
CINCH ORANGE (schwarzes SUBWOOFER-AUSGANG
Kabel)
CINCH ORANGE (schwarzes SUBWOOFER-AUSGANG
Kabel)
CINCH WEISS (schwarzes AUSGANG ZONE 1 ( L)
Kabel)
CINCH ROT (schwarzes AUSGANG ZONE 1 (R)
Kabel)
Hinweis: Die Lastimpedanz des Lautsprechers
beträgt mindestens 4 Ohm.
