5.5.4. Elektrischer Anschluss (Tauchpumpe)
Schalten Sie vor Beginn der elektrischen Arbeiten unbedingt die Stromversorgung für die
12V Bordversorgung ab.
Zuerst identifizieren Sie die beiden Kabeladern, die direkt zur Tauchpumpe führen. Die
Plus-führende, von den Zapfstellen geschaltete Ader wird mittels einem der beiliegenden Ab-
zweigverbindern ( Abb. 1c) mit dem gelben Kabel des Steuergeräts verbunden.
Als nächstes benötigen wir Dauerplus. Dieses liegt normalerweise vor den Schaltern an, die in
den Wasserhähnen die tauchpumpe bei Wasserbezug einschalten.
Die Dauerplusversorgung des Ultraqua sollte über die bereits vorhandene Sicherung,
des fahrzeugseitigen Pumpenstromkreises erfolgen. Somit ist sichergestellt, dass immer
gleichzeitig die Pumpe und das Compact ONE mit Strom versorgt werden.
Keinesfalls darf das Dauerplus über die Schalter der Zapfstellen geschaltet werden.
Da es je nach Fahrzeugmodell und dessen Aufbau unterschiedliche Verdrahtungen gibt, ist es
an dieser stelle leider nicht möglich eine detaillierte schritt für schritt anleitung zu geben.
Oft gibt es im Fahrzeug in Tanknähe eine Verteilung des Pumpen- / Hahnschalter -Stromkrei-
ses an der die benötigten Leitungen vorhanden sind. Das Dauerplus muss bereits fahrzeugsei-
tig abgesichert sein und auch bei geschlossenen Zapfstellen Spannung führen. Idealerweise
verwendet man das Plus, welches die Wasserversorgung über den Pumpenhauptschalter am
Elektropanel des Fahrzeugs ein-/ ausschaltet. Hierbei bitte die maximale Belastbarkeit der
Sicherung prüfen; Das Compact ONE benötigt ca. 1 Ampere zusätzlich. Normalerweise ist die
vorhandene Sicherung bereits ausreichend dimensioniert und keine Änderung nötig.
das dauerplus wird nun mit dem roten Kabel des steuergeräts verbunden. auch hier können
sie einen der beiliegenden abzweigverbinder verwenden.
das gleiche gilt für den minusanschluss. dieser wird mit dem schwarzen Kabel des Compact
ONE verbunden. damit ist die montage abgeschlossen.
Nun geht's weiter mit 6. inbetriebnahme und test.

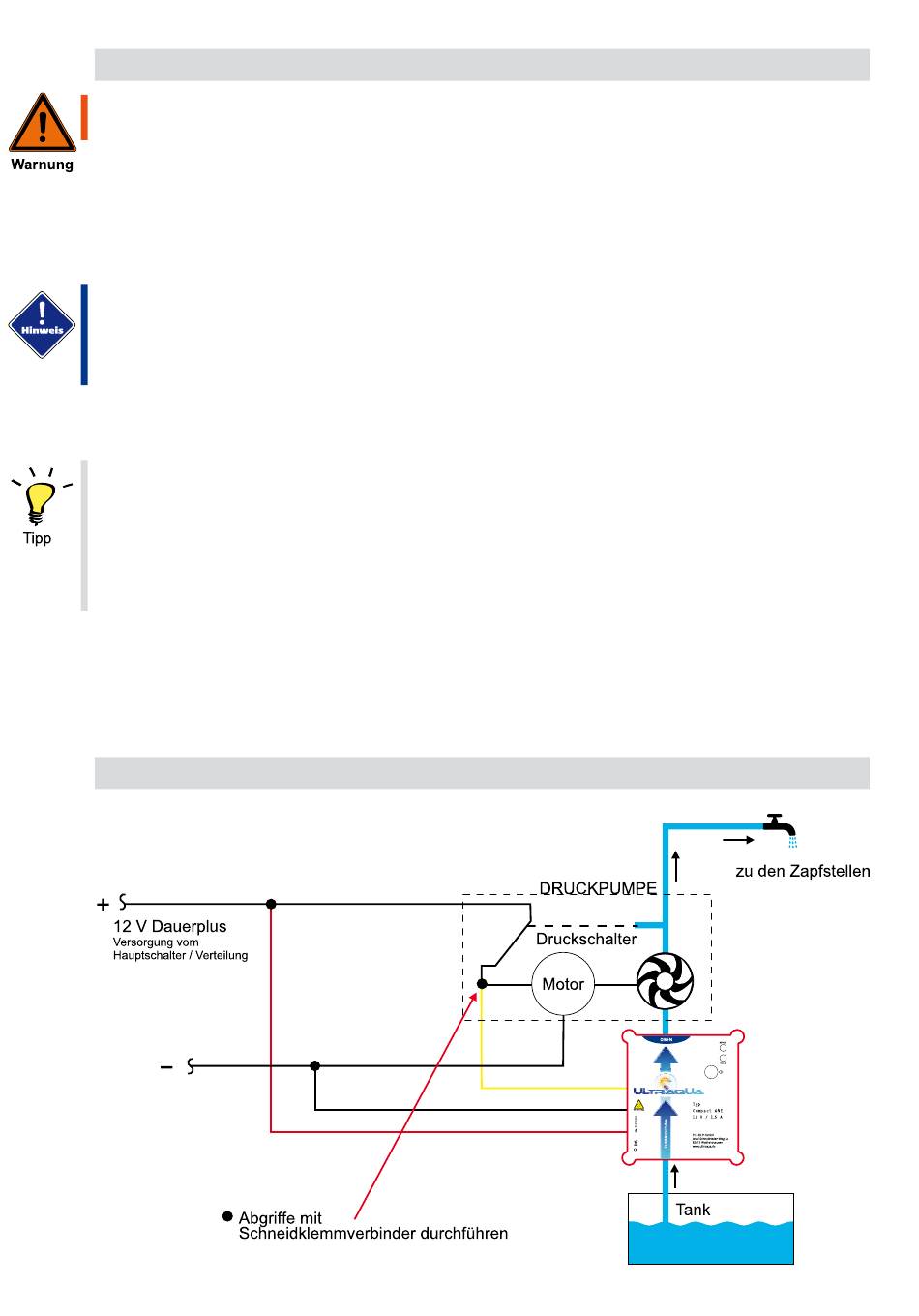

5.6. Einbau im Wassersystems mit Druckpumpe
(Abbildung 3)
