ARLI Electronics AR167 Montage
Lautsprecherschutz mit einschaltverzögerung
Quicklinks
AR167
Lautsprecherschutz mit
Einschaltverzögerung
Modul sowohl in den Fabrik- als auch in den selbstgebauten Verstärkern einmontiert
werden.
◼
T echnische Daten:
●
Verzögerung bei der Einschaltung von 0 bis 10 Sekunden - fließende Regulierung
mit dem Potentiometer
●
Verzögerung bei der Einschaltung 0.5 Sek.
●
Arbeitsanzeige - d ie blaue Leuchtdiode
●
2 Relais (2x6A)
●
maximale Leistung der angeschlossenen Lautsprecher: 360 W für einen Kanal
●
Versorgungsspannung ~12 do ~24V AC
●
Stromverbrauch ca. 50 mA
●
Abmessungen der Platine 57 x 36 mm
◼
M ontage und Einschalten
Die Montage beginnen Sie mit den kleinsten (niedrigsten) Bauteilen. Dann gehen Sie
schrittweise zu den höchsten Elementen über. Die Auslegung der Teile stellt d ie
Abbildung 1 d ar.
An die Anschlussklemen „IN" und „OUT" schließen Sie die Lautsprecher an ( A bb. 3 ) , an
"L" - den linken Kanal, R - den rechten Kanal. Und an die Anschlussklemme "~ AC ~"

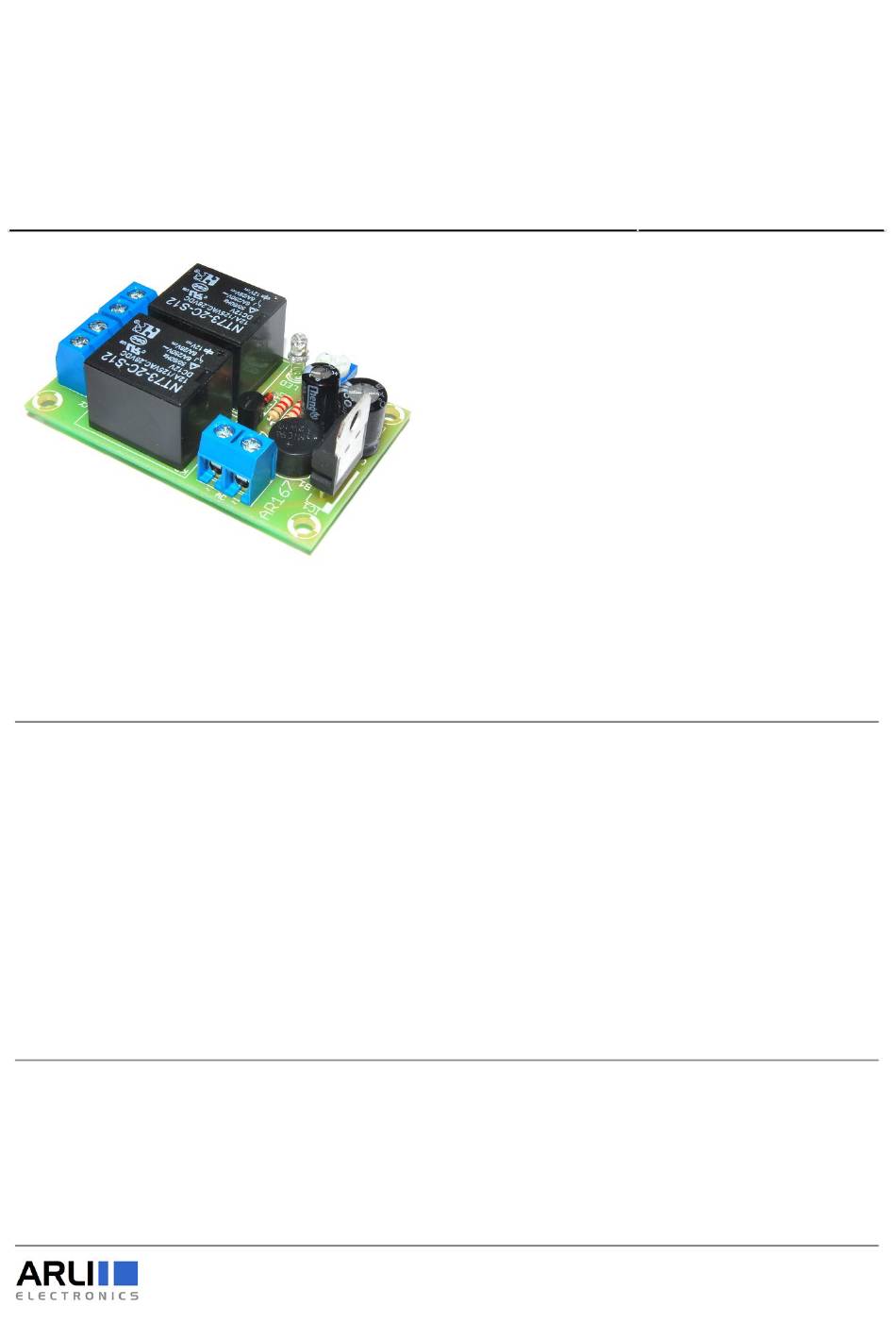

AR167 Lautsprecherschutz mit Einschaltverzögerung
Das einfache aber praktische Modul schützt
das Lautsprecherset, und auch den
Verstärker im Moment der Ein-und
Ausschaltung der Stromversorgung. Das
Modul vorbeugt den Einschaltknacken. Er
verzögert die Einschaltung der Lautsprecher
um die Zeit, die mithilfe des Potentiometers
aufgestellt wird. Das Modul schaltet die
Lautsprecher sofort nach der Abschaltung der
Stromversorgung. Dadurch, dass die
Leuchtdiode immer heller wird, wird die
dauernde Verspätung angezeigt. Da die
Leiterplatte geringe Abmessung hat, kann das
1
Verwandte Anleitungen für ARLI Electronics AR167
Inhaltszusammenfassung für ARLI Electronics AR167
- Seite 1 Abbildung 1 d ar. An die Anschlussklemen „IN” und „OUT” schließen Sie die Lautsprecher an ( A bb. 3 ) , an ”L” - den linken Kanal, R - den rechten Kanal. Und an die Anschlussklemme “~ AC ~” AR167 Lautsprecherschutz mit Einschaltverzögerung...
- Seite 2 Sie die Energieversorgung ~12 bis ~24V AC an. Das Modul kann direkt vom Transformator des Verstärkers versorgt werden.. ◼ S tückliste R1,R2 2,2k Spannungsregler 7812 Brückengleichrichter K1,K2 Relais 100uF/25V 100uF/50V Potentiometer 100k 100nF BC517 Diode 1N4148 Abb. 1 Montageplan Abb. 2 Schaltplan AR167 Lautsprecherschutz mit Einschaltverzögerung...
- Seite 3 Abb. 3 Anschluss des Moduls an die Verstärker Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. AR167 Lautsprecherschutz mit Einschaltverzögerung...
