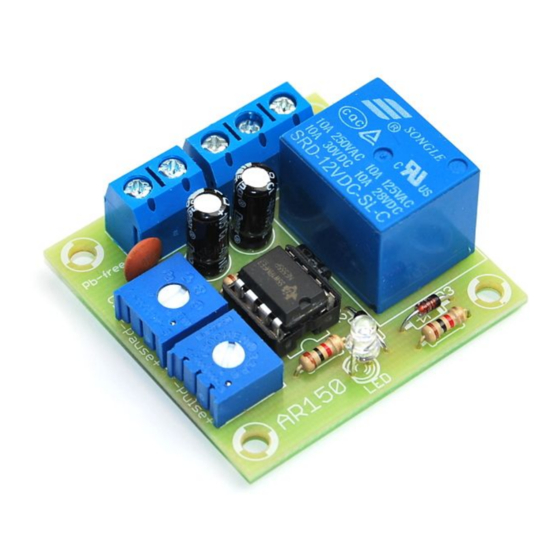

AR150
Timer mit Relais
◼ ​ T echnische Daten
● fließend regelbare Dauerzeit des Impulses von 0 bis zu 14 Sekunden.
● fließend regelbare Dauerzeit der Pause von 0 bis zu 70 Sekunden
● Präzisionspotentiometer zur genauer Zeiteinstellung
● Arbeitsanzeige - die blaue Leuchtdiode
● NO/NC-Relais (offene und geschlossene Arbeitskontakte)
● Relais 230VAC / 6A
● Stromversorgung 12V-15V DC
● Stromaufnahme max. 40 mA
● Abmessungen der Platine 41 x 42 mm
◼ ​ M ontage und Anschluss
An die Anschlussklemmen „+" und „​ - ​ " schließen Sie die Energieversorgung (12-15V DC).
An die Anschlussklemmen ​ C OM ​ u nd ​ N O ​ s chließen Sie die Schaltung an, die dann
eingeschaltet wird. Und analogisch: wenn Sie die Schaltung an die Anschlussklemmen
COM und NC anschließen, wird sie dann ausgeschaltet - NO/NC-Relais beträgt 6A
(230VAC). Mit dem Potentiometer ​ P ULSE ​ r egulieren Sie die Dauerzeit des Impulses, und
mit dem Potentiometer ​ P AUSE -​ die Dauerzeit der Pause.​ ​ B ei der Anwendung eines
anderen Kondensators (C3=470uF) kann man die Dauerzeit der Pause bis zu 4 Minuten
und 30 Sekunden verlängern.
AR150 ​ T imer mit Relais
Das Modul dient zur Steuerung der Stromkreise
oder verschiedener Geräte mit unterbrochenem
Betrieb. Er ermöglicht zyklische Steuerung der
elektrischen Geräte durch Start-/Stop- Funktion.
Der Benutzer kann sowohl Ein- als auch
Ausschaltungszeit unabhängig aufstellen. Das
Modul kann z. B. zur Steuerung der
Blinkleuchten, im Modellbau, in Diaprojektoren,
Warnleuchten, Leuchtschildern oder Blaulichtern
angewendet werden. Der Timer eignet sich sich
auch zur Steuerung der traditionellen
Beleuchtung 230V oder LED-Beleuchtung 12V.
