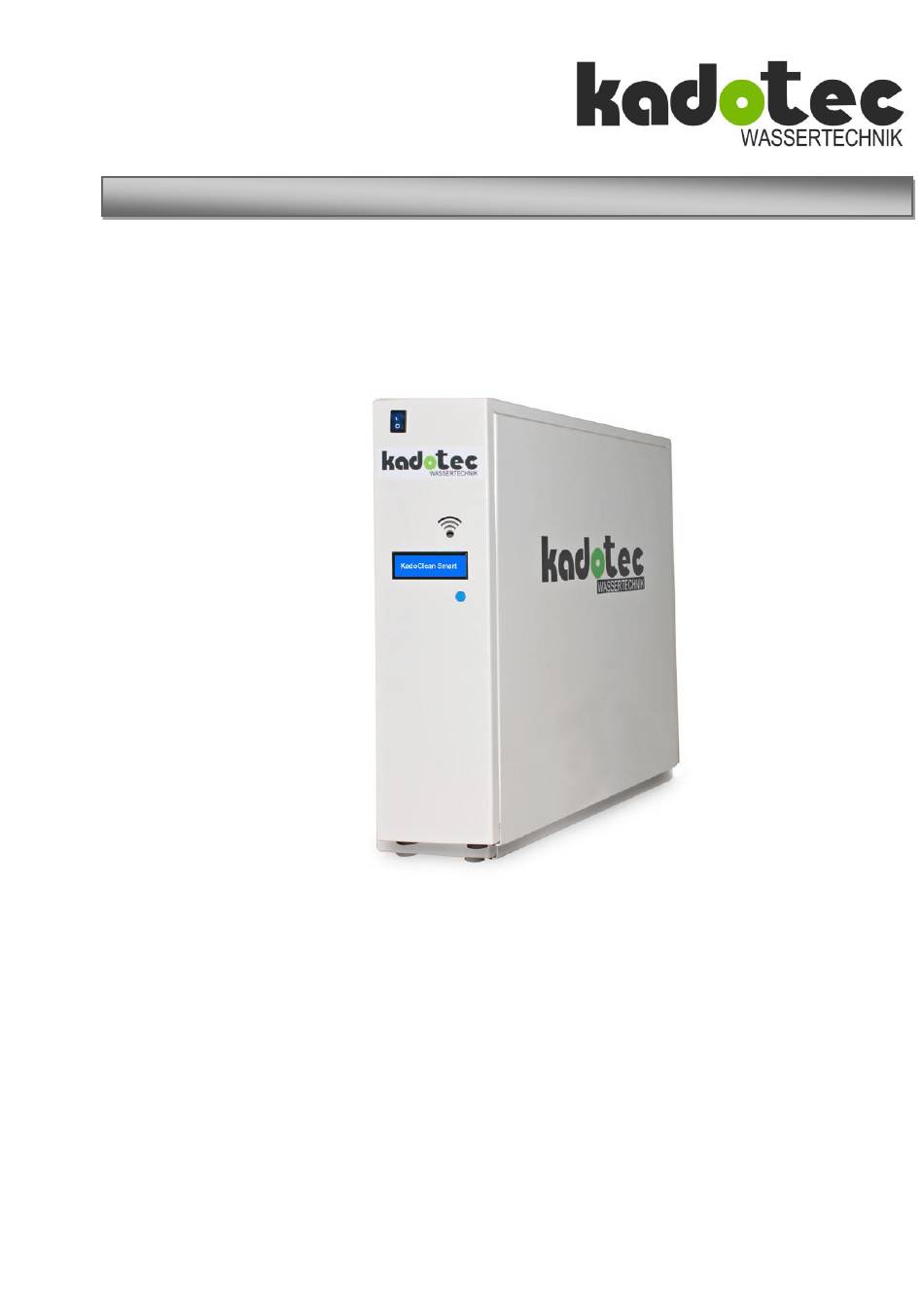

KadoClean Smart
Umkehrosmoseanlage
Aufbau- und Bedienungsanleitung
Lesen Sie bitte die Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen
für die Installation, damit der Wasserreiniger ordnungsgemäß funktioniert!
KadoClean Smart ist eine hochqualitative, innovative Umkehrosmoseanlage für den
Haushalt zur mehrstufigen Wasserfilterung. Die Anlage wird über ein innovatives Wi-Fi
System (Android, IOS, Windows Mobile) gesteuert, sodass Sie jederzeit Informationen über
den technischen Zustand des Wasseraufbereiters und die Qualität des gereinigten Wassers
erhalten. Der Trinkwasserhahn ist im Lieferumfang enthalten
KADOTEC WASSERTECHNIK
Part of Aqua Management GmbH
Emil-von-Behring-Str. 3
63128 Dietzenbach
Tel: +49 6074/8053113
Fax: +49 6074/8053111
E-Mail: info@kadotec.de
Internet: www.kadotec.de
1
Werbung
Inhaltszusammenfassung für kadotec KadoClean Smart
- Seite 1 Lesen Sie bitte die Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen für die Installation, damit der Wasserreiniger ordnungsgemäß funktioniert! KadoClean Smart ist eine hochqualitative, innovative Umkehrosmoseanlage für den Haushalt zur mehrstufigen Wasserfilterung. Die Anlage wird über ein innovatives Wi-Fi System (Android, IOS, Windows Mobile) gesteuert, sodass Sie jederzeit Informationen über...
- Seite 2 Aufbau- und Bedienungsanleitung Wie die KadoClean Öko Umkehrosmoseanlage funktioniert Der Wasseraufbereiter KadoClean Smart arbeitet nach dem Prinzip der Umkehrosmose. Er ist ein Durchflusssystem und verfügt über keinen Tank. Eine Hochleistungs-Membran- pumpe sorgt dafür, dass Sie immer so viel Wasser reinigen, wie Sie benötigen. Es ist kein Speichertank erforderlich.
- Seite 3 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung Installation der KadoClean Smart Umkehrosmoseanlage Die Umkehrosmoseanlage sollte unter oder in unmittelbarer Nähe des Spülbeckens installiert werden. Dank ihres innovativen Designs kann das Gerät aufrecht installiert und verlegt werden. Das bedeutet, dass die Anlage sogar in den Sockel von Küchenmöbeln gestellt werden kann (mindestens 12 cm Sockel).
- Seite 4 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung Bitte beachten: Der Wasserreiniger sollte nur bei 5 bis 25 Grad Celsius verwendet werden. Filter oder andere Teile, die mit Wasser in Kontakt kommen, können in der Nähe des Gefrierpunkts beschädigt werden. Hersteller und Vertreiber haften nicht für daraus resultierende Schäden.
- Seite 5 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung Aufstellungsort Die Trinkwasseranlage wird üblicherweise senkrecht unter das Abwaschbecken gestellt. Zu beachten ist auch die Knickfreiheit der Schläuche. Schlauchverbindungen WICHTIG! Möglicherweise müssen Sie die mitgelieferten Schläuche noch auf die passende Länge zuschneiden. Kürzen Sie dabei die Schläuche nicht mehr als nötig, damit Sie später, z.B.
- Seite 6 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung entgegengesetzte Richtung heraus. Die Schnellkupplungen sind wiederverwendbar. Anschluss der Schläuche an die Filteranlage TIPP: Schneiden Sie den weißen Schlauch so zu, dass Sie genug Spielraum haben, um die Filteranlage für Wartungsarbeiten unter der Spüle hervorzuziehen.
- Seite 7 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung Führen Sie ein weißes 1/4" Kunststoffrohr in den mit WHITE PIPE (Abwasser) gekennzeichneten Anschluss ein. Führen Sie ein blaues 1/4" Kunststoffrohr in den Anschluss mit der Bezeichnung BLUE PIPE (klares Wasser für Wasserhahn) ein.
- Seite 8 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung Sperren Sie dann die Wasserzufuhr ab (evtl. am Haupthahn). Montieren Sie den mitgelieferten John-Guest-Kaltwasseranschluss (8 mm) zwischen Kaltwasser-Eckventil und den Flexschlauch, der zu Ihrem normalen Wasserhahn bzw. dem speziellen 3-in1-Wasserhahn führt. Schrauben Sie hierzu den Kaltwasser-Flexschlauch vom Eckventil ab.
- Seite 9 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung WICHTIG! Die Anschlussposition muss immer oberhalb des Siphonabflussrohrs liegen. Bohren Sie an der ausgewählten Anschlussstelle ein 7 mm tiefes Loch. Kleben Sie die Gummidichtung um das Loch herum und schrauben Sie anschließend die beiden Hälften so auf das Abwasserrohr, dass der Schlauchanschluss exakt mit der Bohrung übereinstimmt.
- Seite 10 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung Metallscheibe Mutter Dichtungskonus Überwurfmutter zur Schlauchbefestigung Schnellkupplung nach JG: Schrauben Sie die weiße Schnellkupplung auf die Gewindestange des Wasserhahns. Entfernen Sie den Sicherungsclip (blau oder rot) und stecken Sie den Schlauch bis zum Anschlag in die Schnellkupplung. Ziehen Sie ihn danach wieder leicht zurück, um zu überprüfen, ob er festsitzt.
- Seite 11 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung Wasserverbrauch… L (5000). In diesem Menüpunkt können Sie ablesen, wie viel Wasser Sie verbraucht haben. Die Anzeige 5000 gibt die Kapazität des Filters an. Wenn 5.000 Liter erreicht sind, stoppt der Wasseraufbereiter automatisch und zeigt die Servicetelefonnummer an.
- Seite 12 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung Zusätzliche Servicefunktionen Die KadoFilt Umkehrosmoseanlage umfasst mehrere Sicherheitssysteme: Zeitüberschreitung Wenn Sie das Gerät kontinuierlich verwenden, wird es nach 6 Minuten automatisch gestoppt. In diesem Fall ertönt ein Piepton und auf dem Display wird angezeigt: „Timeout drücken Sie eine Taste“.
- Seite 13 KadoClean Smart Umkehrosmoseanlage Aufbau- und Bedienungsanleitung Zusätzliche Fehlerbehebung Wasser tritt aus dem Gerät aus: Schließen Sie das Winkelventil am Anschluss und rufen Sie den Kundendienst an. Das Gerät startet nicht: Es startet auch nach der oben genannten Prüfung nicht. Rufen Sie den Kundendienst an! Das Gerät zeigt einen Filterwechsel an: Kundendienst anfordern!
