Livox Mid-70 퀵 스타트 가이드
Livox 변환기 2.0 마운트하기

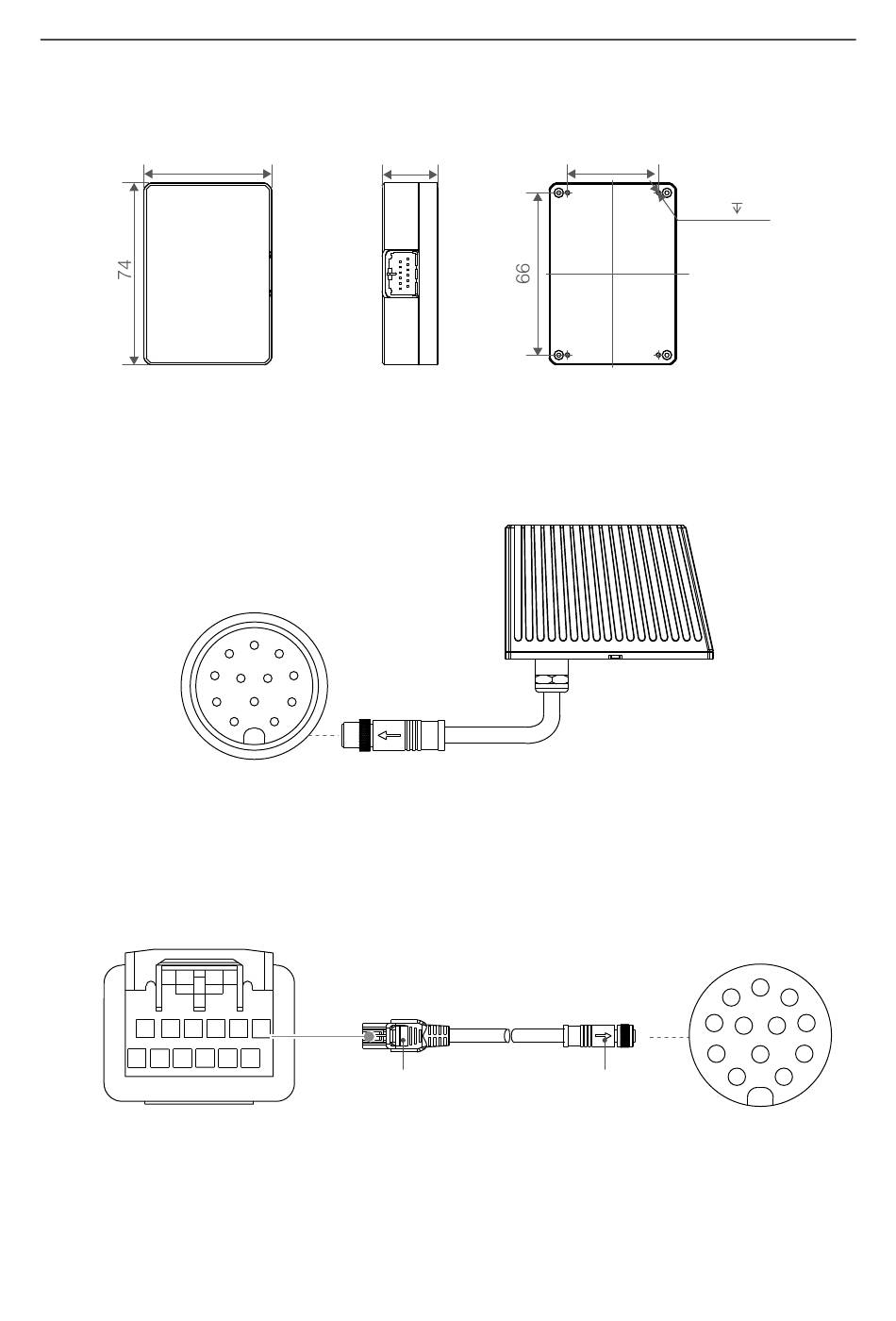

Livox 변환기 2.0를 올바르게 마운트하려면 아래 크기를 참조하십시오.
52
커넥터
M12 Aviation 커넥터
Livox Mid-70는 고신뢰도 M12 Aviation 커넥터(수)를 사용합니다.
8
9
변환 케이블
Livox Mid-70에는 변환 케이블이 포함되어 있습니다. Livox Mid-70를 Livox 변환기 2.0에 연결하기 위해 사
용자는 이 케이블이나 자신의 케이블을 사용할 수 있습니다.
1 2 3
7 8 9 10
32
6
7 5
12 11
4
10
3
1
2
4 5 6
11 12
LiDAR 커넥터
22.9
M12 Aviation 커넥터(암)
37
4-M2 2.5
6
5
12
11
4
10
3
2
단위: mm
