NDS SUNCONTROL2 Gebrauchsanleitung Seite 9

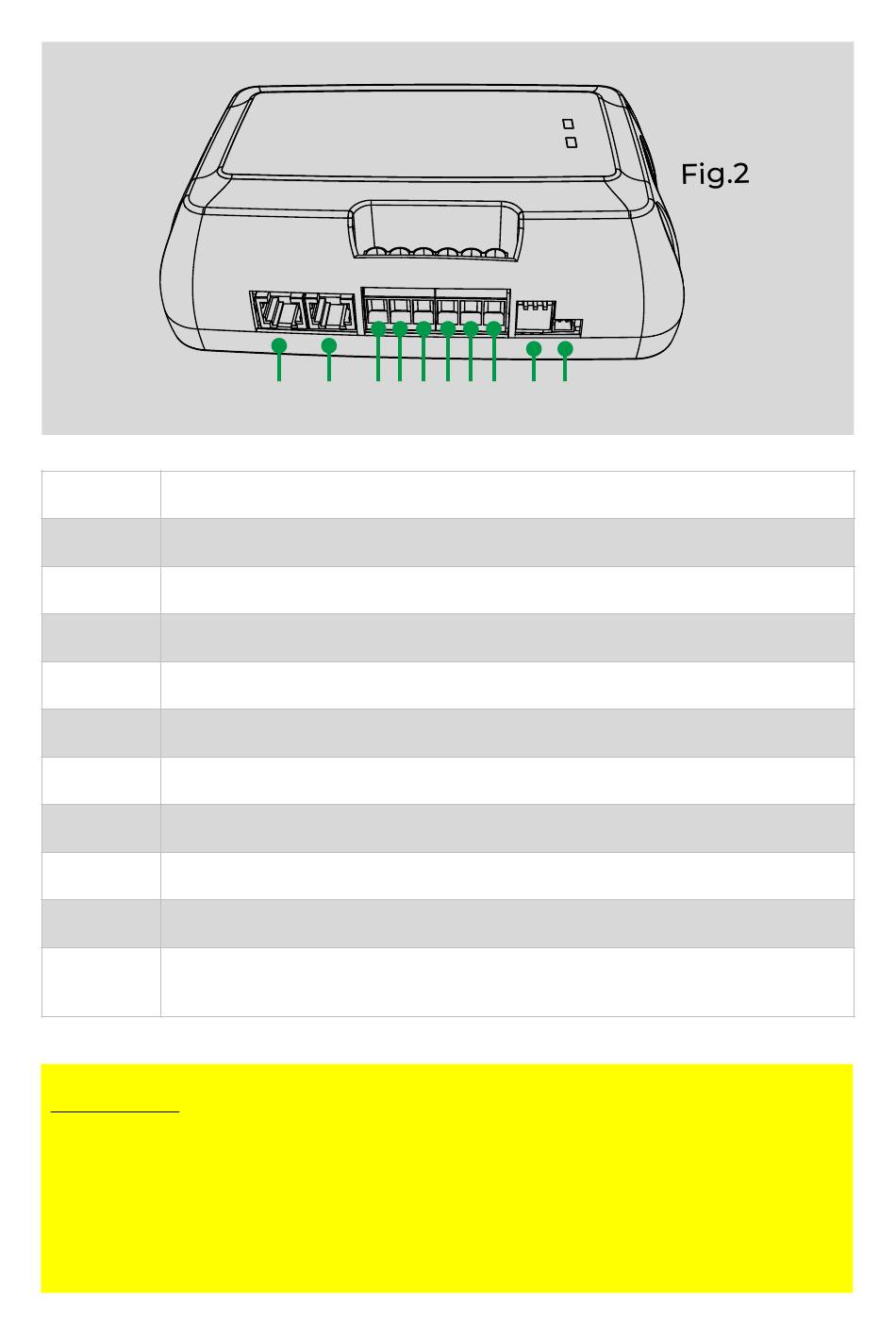

N° PIN
1 Primärer Anschluss für das Display
2 Sekundärer Anschluss (für künftige Anschlüsse)
3 Masse negativen Pol der Solarpaneelen
4 Masse negativen Pol der Batterien
5 Positiv des Solarpaneel 1
6 Positiv des Solarpaneel 2
7 Positiv der Hausbatterie (B1)
8 Positiv der Starter-Batterie (B2)
9 Dip Switch - Auswahl der Ladekurve
10 Temperature sensor connection for B1 (optional) Anschluss für den
Temperatursensor B1 (Optional)
ACHTUNG
• Für die elektrischen Anschlüsse, verwenden Sie das Kabel mit
einem geeigneten Abschnitt: ab 6 mm
• Bei einem längeren Halt wird es empfohlen das Massekabel
abzukoppeln um etwaige Energieverbrauch Reste zu löschen,
damit vermeiden Sie dass die Hausbatterie entlädt
1 2 3 4 5 6 7 8 9 10
7
ANSCHLUSS
.
2
