Inhaltszusammenfassung für NDS SUNCONTROL2

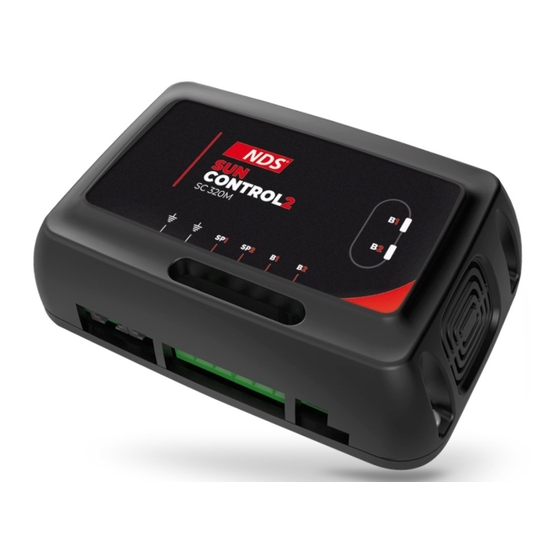

- Seite 1 SUNCONTROL2 Gebrauchsanleitung Für folgende Modelle SC320M SC350M...
-
Seite 2: Entsorgung Des Altgerätes
ENTSORGUNG DES ALTGERÄTES Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU gekennzeichnet. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Werfen Sie alte Geräte nicht im normalen Haushaltabfall. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit der Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. -
Seite 3: Inhaltsverzeichnis
INHALTVERZEICHNIS 1. Sicherheitshinweise 2. Inhalt der Behältnisse 3. Beschreibung 4. Arbeitsweise 5. installation 6. Ladekurve Abwahl 7. LED-Anzeigen 8. Ersatz des Sicherungen 9. Technische Eigenschaften 10. F.A.Q. 11. GARANTIESCHEIN... -
Seite 4: Sicherheitshinweise
Wartungsinformationen nachzuschlagen. Die Informationen dieser Gebrauchsanleitung könnten • von NDS Energy s.r.l. ohne Vorankündigung geändert werden. Nds Energy s.r.l. behält sich das Recht vor, das Produkt jederzeit ohne jegliche Vorankündigung zu verändern und zu verbessern. Nds Energy s.r.l. hat keine... -
Seite 5: Inhalt Der Behältnisse
Leistungsangabe” des Solarpaneele, wodurch die Leistungen erheblich höher sind (bis 25%) als bei der PWM Technologie. SUNCONTROL2, erhältlich in zwei Modellen (SC320M und SC350M), kann bis 350W Input verarbeiten mit einer maximalen Leistung von 25A (ausgehend von dem Modell). Der neue Mikroprozessor mit OPTICHARGE firmware kann bis 6 Ladephasen durchführen, inklusive... -
Seite 6: Hauptmerkmale
Ladekurve selektieren. Das Touchscreen-display DT002 (optional) mit seiner neuen Management Software können Sie benutzen um die Daten zu visualisieren und um mit dem neuen NDS Kommunikationsprotokoll die Parameter einzustellen. HAUPTMERKMALE • MPPT Technologie (+25% Leistung) • Auswahl Kurve: Blei-Säure-Batterie, GEL, AGM und LiFePO •... -
Seite 7: Arbeitsweise
4. Arbeitsweise SUNCONTROL2, ist in der Lage, zwei Batterien aufzuladen: eine Hausbatterie (B1) und eine Starter- Batterie, wobei die Hausbatterie Vorrang hat. SUNCONTROL2 fängt erst an aufzuladen wenn die folgenden Bedingungen vorliegen: 1. Die angeschlossenen Solarpaneelen erzeugen Spannung >1V als die von der zu ladenden Batterien. -
Seite 8: Installation
5. installation Platzieren Sie SUNCONTROL2 auf der gewählten Stütze und bevestigen Sie die Vorrichtung über den K n o p fl ö c h e r n d e s Fa h r g e s te l l s , m i t h i l f e d e n mitgelieferten (oder gleichwertigen) Schrauben (Abb. - Seite 9 3 4 5 6 7 8 9 10 N° PIN ANSCHLUSS Primärer Anschluss für das Display Sekundärer Anschluss (für künftige Anschlüsse) Masse negativen Pol der Solarpaneelen Masse negativen Pol der Batterien Positiv des Solarpaneel 1 Positiv des Solarpaneel 2 Positiv der Hausbatterie (B1) Positiv der Starter-Batterie (B2) Dip Switch - Auswahl der Ladekurve Temperature sensor connection for B1 (optional) Anschluss für den...
-
Seite 10: Ladekurve Abwahl
6. Ladekurve Abwahl Der Dip Switch, der sich neben den Stromanschlüssen befindet, erlaubt die Auswahl der Ladekurve geeignet für die installierte Hausbatterie. Folgen Sie hierzu der nachtstehenden Tabelle. Der Dip Switch reagiert nur auf die B1 Ladekurve (Hausbatterie), nicht auf der B2 (Starter-Batterie). Die Ladekurve für B2 ist auf Kurve N. - Seite 11 LADEKURVE B1 - ERLÄUTERUNG DER PHASEN Bei Batterie-Spannung zwischen 8V und 10,5V PULSE CHARGE wird jede 5 Sekunden ein Stromstärke 1A und 2A erzeugt. Zeitüberschreitung 4 stunden. Bei Batterie-Spannung zwischen 10,5V und 12V RECONDITIONING w i r d e i n e S t r o m s t ä r k e v o n 2 A e r z e u g t . Zeitüberschreitung 8 Stunden.
-
Seite 12: Led-Anzeigen
B2 - ERLÄUTERUNG DER PHASEN Bei Batterie-Spannung zwischen 8V und 10,5V PULSE CHARGE wird jede 5 Sekunden ein Stromstärke zwischen 1A und 2A erzeugt. Zeitüberschreitung 4 stunden. Bei Batterie-Spannung zwischen 10,5V und 12V RECONDITIONING w i r d e i n e S t r o m s t ä r k e v o n 2 A e r z e u g t . Zeitüberschreitung 8 Stunden. -
Seite 13: Ersatz Des Sicherungen
8. Ersatz des Sicherungen Im Falle einer Beschädigung der SUNCONTROL2- Flachstecksicherung, die sich auf der Leiterplatte befindet, können Sie diese durch die originale Ersatzsicherung (mitgeliefert) oder durch eine allgemeine Flachstecksicherung von 25A (SC320M) oder 30A (SC350M) ersetzen. FLACHSTECKS ICHERUNG: •... -
Seite 14: Technische Eigenschaften
9. Technische Eigenschaften BESCHREIBUNG SC320M SC350M EINGÄNGE Maximale Eingangsspannung Solarpaneelen (Leerlaufspannung) Anzahl Eingänge fur Solarpaneelen Minimale und maximale Leistungsangabe für jeden 50W - 160W 50W - 180W Solarpaneelen Eingang AUSGANG B1 Batterie Nennspannung Maximaler ausgehender Ladestrom Minimale Pb Batterie-Kapazität 60Ah 80Ah Minimale LiFePO Batterie-... -
Seite 15: Allgemein
AUSGANG B2 Batterie Nennspannung Maximaler ausgehender Ladestrom Minimale Pb/LiFePO Batterie- 15Ah/10Ah 15Ah/10Ah Kapazität Minimale und maximale Spannung 8V / 12,5V 8V / 12,5V um das laden zu starten Maximale Ladungsspannung 14,4V 14,4V Auf Temperatur funktionierendes Nein Lüfter Maximale Ladezeit ALLGEMEIN Opticharge Ladung-Algorithmus Standby Stromverbrauch <2mA... -
Seite 16: F.a.q
200W auf einen einzelnen SUNCONTROL2 Eingang zu montieren? Es ist möglich, nur ein größeres Solarpanel (200W) anzuschließen, zum Beispiel an SUNCONTROL2 Pin Nr. 5, aber Sie müssen Pin Nr. 5 und Pin Nr. 6 anschließen. Verwenden Sie mindestens ein Kabel mit 6 mm Querschnitt. -
Seite 17: Garantieschein
