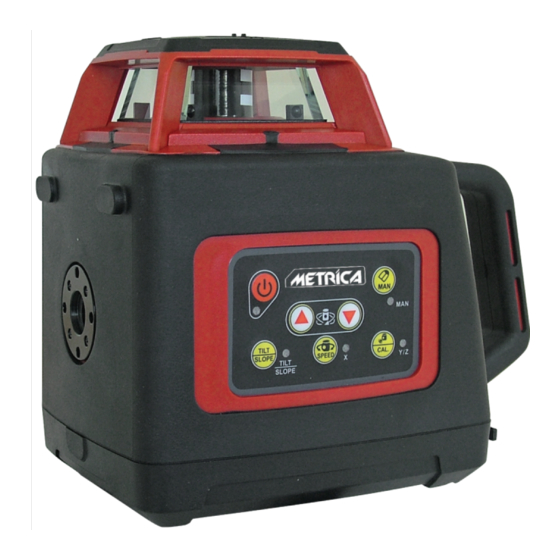

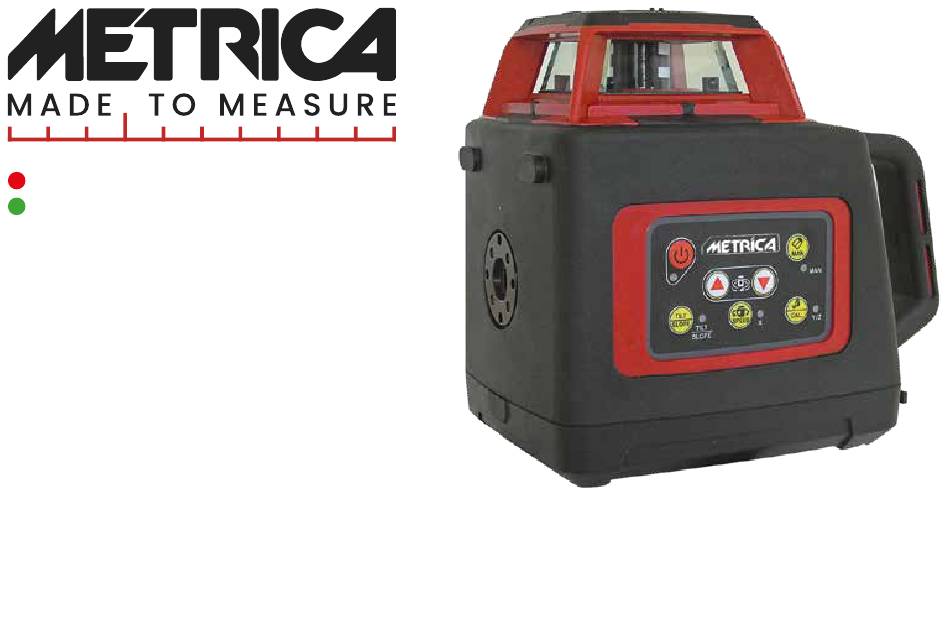

- Seite 1 Ref. 60821 Ref. 60822 BRAVO LASER ROTATIVO AUTOLIVELLANTE SL SELF-LEVELLING ROTATING BRAVO LASER ROTATIVO SL LASER ROTATIF AUTONIVELANT BRAVO LASER ROTATIVO SL SELBSTNIVELLIERENDER ROTATIONSLASER BRAVO LASER ROTATIVO SL LÁSER ROTATIVO AUTONIVELANTE BRAVO LASER ROTATIVO SL...
- Seite 26 ACHTUNG, LESEN SIE VOR DER VERWENDUNG DES GERÄTS DIE GEBRAUCHSANWEISUNG / WARTUNG / KALIBRIERUNG 1 I/O - Schaltet das Gerät ein/aus (Automatikbe- - Ausrichtung des Scanwinkels (Automatikmo- trieb) dus). 2 TILT - Schützt vor ungewollter Bewegung (Automa- - Kalibrierung des Geräts (automatischer Mo- tikbetrieb) dus) 3 SLOPE...
- Seite 27 GEBRAUCHSANWEISUNG - Um bei fixiertem Strahl den Strahl schrittweise im oder gegen den Uhrzeigersinn zu bewegen, drücken Sie die Tasten IM AUTOMATIKBETRIEB WIRKEN DIE VERTIKALEN - Um in den Scan-Modus zu wechseln, drücken Sie die STRAHLEN NACH OBEN UND UNTEN WIE EIN LOT. SPEED-Taste, bis der Strahl anhält, und drücken Sie dann SCAN/CAL.
- Seite 28 SPEED-Funktion - Drehen Sie das Gerät um 90°, so dass die “X“-Seite des - Drücken Sie die SPEED-Taste nacheinander, um die Ro- Geräts nach unten zeigt. tationsgeschwindigkeit zu wählen: 600/300/0 U./Min. - Um den Strahl schrittweise im oder gegen den Uhrzei- Schalten Sie das Gerät ein gersinn zu bewegen, drücken Sie die - Drücken Sie die I/O-Taste...
- Seite 29 - Um in den Scan-Modus zu wechseln, drücken Sie die gersinn zu bewegen, drücken Sie die Tasten SPEED-Taste, bis der Strahl anhält, und drücken Sie - Um in den Scan-Modus zu wechseln, drücken Sie die dann SCAN/CAL. SPEED-Taste, bis der Strahl anhält, und drücken Sie dann SCAN/CAL.
- Seite 30 Die Genauigkeit Ihrer Arbeit liegt in Ihrer Verantwortung, ähnlich wie die der X-Achse: Ersetzen Sie nur X1 durch daher sollten Sie das Gerät regelmäßig überprüfen, insbe- Y1 und X2 durch Y2 in Richtung der Wand. sondere vor einer wichtigen Arbeit. Horizontale Prüfung (X- und Y-Achse) 1.
- Seite 31 3. Wenn die Selbstnivellierung abgeschlossen ist, strahl alle 5 Tastenbetätigungen um 1 mm nach oben leuchten die LED der X-Achse und die Power-LED grün oder unten. und stabil, der Rotor beginnt sich zu drehen und sendet - Nach der Kalibrierung ist es notwendig, die horizontale den Laserstrahl aus.
- Seite 32 vellierung die Höhe des Geräts ein, bis der von der unte- d. die LED der Y/Z-Achse bleibt dann dauerhaft grün ren Seite abgestrahlte Punkt den Punkt „A“ und der von 2. Wenn die Power-LED grün blinkt, beginnt das Gerät zu der oberen Seite abgestrahlte Punkt die andere Wand nivellieren.
-
Seite 33: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN GERAET Nivelliergenauigkeit ............................... Horizontal +/- 3mm/30m Vertikal +/- 5mm/30m Reichweite .....................................400 m (Durchmesser) Selbstnivellierbereich ....................................+/- 5°. Laser ..........................................Klasse 2 Reichweite der Fernbedienung ..................................30 m Rotationsgeschwindigkeit ................................300/600/0 U/min Wiederaufladbare ..................................Ni-MH-Batterien Batteriebetrieb ....................................... 24 Stunden Akku-Aufladezeit ....................................
