Inhaltszusammenfassung für Calex PyroMini Serie

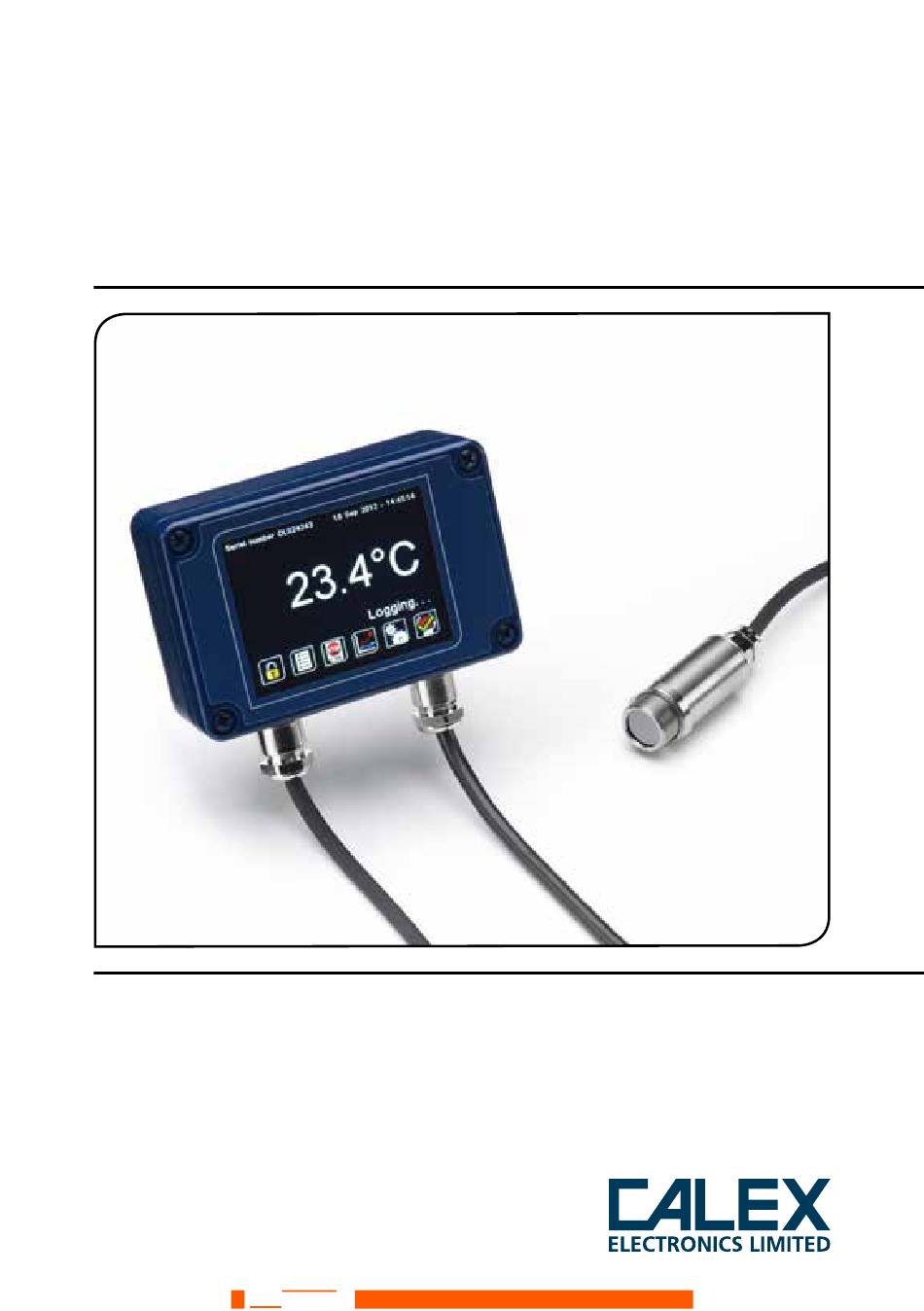

- Seite 1 PyroMini Series Produktübersicht SEN TRONIC www.sentronic.com 056 222 38 18 mailbox@sentronic.com...
-
Seite 2: Spezifikation
Die PyroMini Serie besteht aus mehreren berührungslos arbeitenden Infrarot Miniatur- Sensoren (Pyrometern) mit separaten elektronischen Komponenten. Alle Modelle aben einen einstellbaren Emissionsgrad und können sehr verschiede Materialien einschließlich Lebensmitteln, Papier, Textilien, Kunststoffe, Leder, Tabak, pharmazeutische Produkte Chemikalien, Gummi Kohle und Asphalt messen. - Seite 3 UMWELTBESTIMMUNGEN Sensorkopf Elektronik (ohne Elektronik (mit Touchscreen) Touchscreen) IP65 (NEMA 4) IP65 (NEMA 4) Schutzart Umgebungstemper- siehe Tabelle der 0°C bis 60°C 0°C bis 60°C einzelnen Modelle aturbereich max. 95% nicht max. 95% nicht kon- max. 95% nicht kon- Relative Feuchte kondensierend densierend densierend...
-
Seite 4: Field Of View
ARBEITSTEMPERATURBEREICH DES MESSKOPFES 0°C bis 60°C 0°C bis 120°C 0°C bis 180°C Der Temperaturmesskopf für hohe Umgebungstemperaturen der -HA-Typen kann bei Temperaturen bis zu 180°C ohne Kühlung arbeiten. Kühlluft oder Wasser sind nicht notwendig; der Miniaturmesskopf ist wesentlich kleiner als platzraubende, gekühlte Pyrometer. - Seite 5 BEISPIEL: PM-MA-301-CT-BRT Serien Arbeitstemperatur- Sichtfeld Messtemperaturbereich Ausgang und bereich des Interface Messkopfes -MA 0°C bis 60°C -301 30:1 -CT 4 bis 20 mA BRT RS485 PyroMini divergent konfigurierbar innerhalb Modbus dieses Bereichs: -20°C bis Ausgangund 1000°C zwei Alarm- Relaisausgänge, mit Touchscreen TOUCH SCREEN (-CRT UND -BRT TYPEN) Das optionale, hinterleuchtete Touchscreen-Interface, welches in der Abdeckung der Elektronik befestigt ist, stellt sowohl eine große, helle Anzeige der gemessenen Temperatur als auch Optionen...
- Seite 6 SPEZIFIKATIONEN FÜR DIE DATENAUFZEICHNUNG Datenaufzeichnungs-Intervall 1 bis 86.400 Sekunden (1 Tag) MicroSD-Karte Maximalkapazität: 2 GB (nicht enthalten) Batterie für die interne Uhr 1 x BR 1225 3V (nicht enthalten) Aufgezeichnete Variablen Zieltemperatur, Temperatur des Sensorkopfes, Temperatur des Elektronikmoduls, maximal, minimal, durchschnittlich, Emissionseinstellung, Reflektionsenergie-Kompensationstemperatur Dateiformat .csv...
- Seite 7 OPTIONEN Die folgenden Optionen sind verfügbar. Die Optionen sind vorinstalliert und müssen mit dem Sensor bestellt werden. Kalibrations-Zertifikat: Nachverfolgbares UKAS-Zertifikat, das die gemessenen Temperaturwerte an drei Punkten des Sensor-Temperaturbereichs anzeigt. Modellnummer: CALCERTA. Erweiterungskabel (30 m maximale Gesamtkabellänge): 1 m Kabel wird mit jedem Sensor als Standard ausgeliefert.
