Calex PyroEpsilon PE151MT Bedienungsanleitung
Infrarotsensoren
Verwandte Anleitungen für Calex PyroEpsilon PE151MT
Inhaltszusammenfassung für Calex PyroEpsilon PE151MT

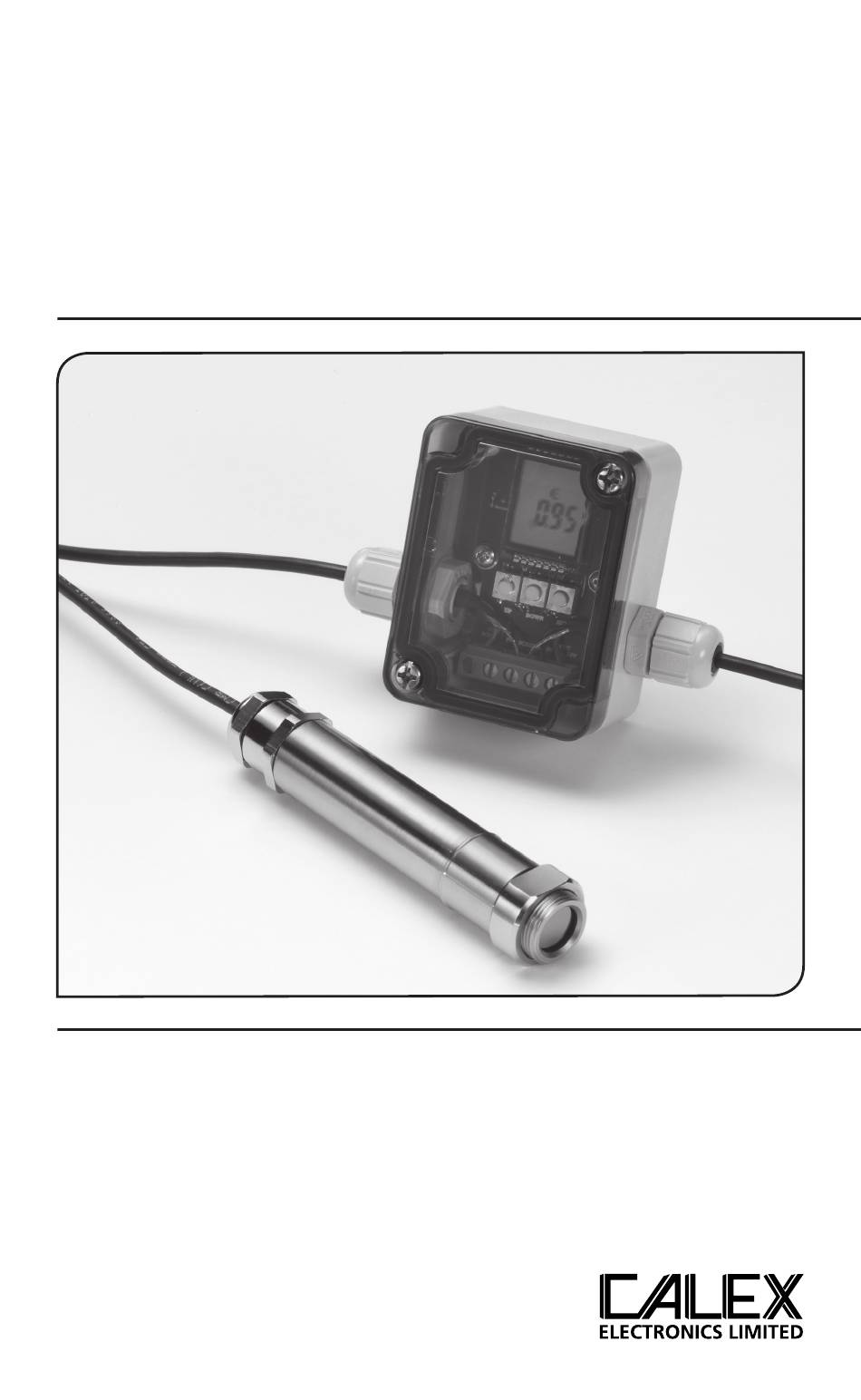

- Seite 1 PyroEpsilon Series Operators Guide Guide de l’opérateur pour la série PyroEpsilon PyroEpsilon-Serie Bedienungsanleitung Serie PyroEpsilon GuÌa del operario Serie PyroEpsilon Manuale di istruzione...
- Seite 14 Die kontaktlosen PyroEpsilon-Infrarotsensoren messen Temperaturen von -20°C bis 500°C und sind mit einem linearen Ausgang von 4 bis 20 mA ausgestattet. Dieses Ausgangssignal ist mit fast allen Indikatoren, Reglern, Recordern, Datenerfassern usw. kompatibel, ohne dass eine besondere Schnittstelle oder Messwertaufbereitung notwendig sind. Der Emissionsgrad des Sensors kann auf Werte zwischen 0,2 und 1,0 eingestellt werden, um verschiedenen Zielmaterialien zu entsprechen, und wird durch einen 4-20 mA-Eingang gesteuert.
-
Seite 15: Optisches Diagramm
M16 x 1mm 1000 ZUBeHör Eine Reihe von Zubehörteilen für unterschiedliche Anwendungen und industrielle Umgebungen sind erhältlich. Die Zubehörteilen können jederzeit bestellt und vor Ort installiert werden. Die folgenden Zubehörteile sind lieferbar: Feste Halterung Verstellbare Halterung Luftspülmanschette Laserzielstrahl OptiOnen Die folgenden Optionen sind verfügbar. Die Optionen werden werksmäßig installiert und müssen zusammen mit dem PyroEpsilon-Sensor bestellt werden. -
Seite 16: Mechanische Installation
entfernung unD zielpunKtgrösse Die Größe des Messbereichs (Zielpunktgröße) bestimmt die Entfernung zwischen Sensor und Ziel. Die Zielpunktgröße darf die Zielgröße nicht übersteigen. Der Sensor sollte so aufgestellt werden, dass die gemessene Zielpunktgröße kleiner ist als das Ziel. uMgebungsteMperatur Der Sensor ist für Umgebungstemperaturen zwischen 0°C und 70°C konzipiert. Bei Umgebungstemperaturen über 70ºC ist ein luft-/wassergekühltes Gehäuse erforderlich. - Seite 17 luft-/WassergeKühlte gehäuse Aufgrund des im Folgenden dargestellten luft-/wassergekühlten Gehäuses kann der Sensor hohen Umgebungstemperaturen standhalten. Der Sensor ist mit zwei 1/8-Zoll-Bsp-Verbindungsstücken ausgestattet. Um eine wirksame Kühlung zu gewährleisten, sollte die Wassertemperatur zwischen 10ºC und 27ºC betragen. Gekühltes Wasser unter 10ºC ist nicht zu empfehlen. Um Kondensation zu vermeiden, sollte die Luftspülmanschette in Verbindung mit dem wassergekühlten Gehäuse einge- setzt werden.
-
Seite 18: Elektrische Installation
elektrIscHe InstallatIon PyroEpsilon Sensor Display/Controller Stromzuführung PWR+ PWR- 4-20mA 4-20mA = Zieltemperatur PyroTune/PLC Stromzuführung 4-20mA SC 0V 24V 4-20mA = Emmissionsvermögen BetrieB Wenn der Sensor aufgestellt ist und die entsprechenden Strom-, Luft-, Wasser- und Kabelanschlüsse gesichert sind, kann das System mit den folgenden einfachen Schritten auf Dauerbetrieb eingestellt werden: 1. -
Seite 19: Wartung
Calex gewährleistet, dass jedes von Calex hergestellte Instrument über einen Zeitraum von einem Jahr ab Kaufdatum bei normalem Gebrauch und ordnungsgemäßer Wartung frei von Material- und Verarbeitungsfehlern ist. Diese Garantie gilt nur für den ursprünglichen Käufer und richtet sich nach den...
