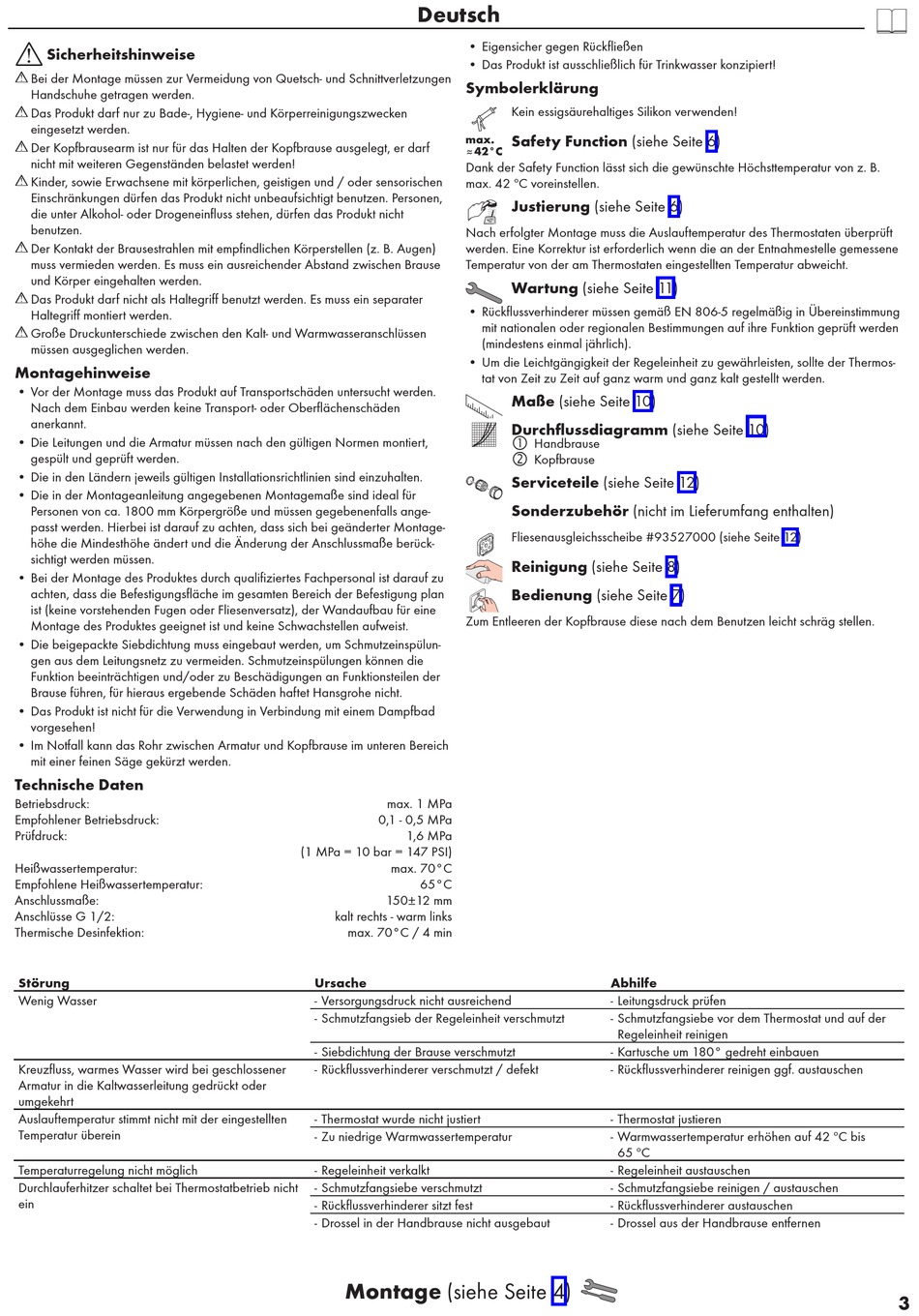

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken
eingesetzt werden.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen,
die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Die in der Montageanleitung angegebenen Montagemaße sind ideal für
Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls ange-
passt werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montage-
höhe die Mindesthöhe ändert und die Änderung der Anschlussmaße berück-
sichtigt werden müssen.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
• Die beigepackte Siebdichtung muss eingebaut werden, um Schmutzeinspülun-
gen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die
Funktion beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der
Brause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
• Im Notfall kann das Rohr zwischen Armatur und Kopfbrause im unteren Bereich
mit einer feinen Säge gekürzt werden.
Technische Daten
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
Anschlussmaße:
Anschlüsse G 1/2:
Thermische Desinfektion:
Störung
Wenig Wasser
Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder
umgekehrt
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
Temperaturregelung nicht möglich
Durchlauferhitzer schaltet bei Thermostatbetrieb nicht
ein
Deutsch
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur von z. B.
max. 42 ºC voreinstellen.
Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten überprüft
werden. Eine Korrektur ist erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten Temperatur abweicht.
• Rückflussverhinderer müssen gemäß EN 806-5 regelmäßig in Übereinstimmung
• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der Thermos-
Zum Entleeren der Kopfbrause diese nach dem Benutzen leicht schräg stellen.
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 70°C
65°C
150±12 mm
kalt rechts - warm links
max. 70°C / 4 min
Ursache
- Versorgungsdruck nicht ausreichend
- Schmutzfangsieb der Regeleinheit verschmutzt
- Siebdichtung der Brause verschmutzt
- Rückflussverhinderer verschmutzt / defekt
- Thermostat wurde nicht justiert
- Zu niedrige Warmwassertemperatur
- Regeleinheit verkalkt
- Schmutzfangsiebe verschmutzt
- Rückflussverhinderer sitzt fest
- Drossel in der Handbrause nicht ausgebaut
Montage (siehe Seite 4)
Kein essigsäurehaltiges Silikon verwenden!
Safety Function (siehe Seite 6)
Justierung (siehe Seite 6)
Wartung (siehe Seite 11)
mit nationalen oder regionalen Bestimmungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
tat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden.
Maße (siehe Seite 10)
Durchflussdiagramm (siehe Seite 10)
Handbrause
Kopfbrause
Serviceteile (siehe Seite 12)
Sonderzubehör (nicht im Lieferumfang enthalten)
Fliesenausgleichsscheibe #93527000 (siehe Seite 12)
Reinigung (siehe Seite 8)
Bedienung (siehe Seite 7)
Abhilfe
- Leitungsdruck prüfen
- Schmutzfangsiebe vor dem Thermostat und auf der
Regeleinheit reinigen
- Kartusche um 180° gedreht einbauen
- Rückflussverhinderer reinigen ggf. austauschen
- Thermostat justieren
- Warmwassertemperatur erhöhen auf 42 ºC bis
65 ºC
- Regeleinheit austauschen
- Schmutzfangsiebe reinigen / austauschen
- Rückflussverhinderer austauschen
- Drossel aus der Handbrause entfernen
3
