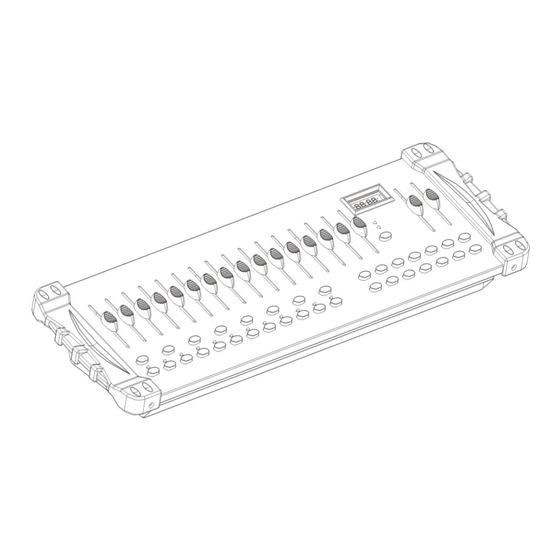

Inhaltszusammenfassung für Squareled DMX-384B

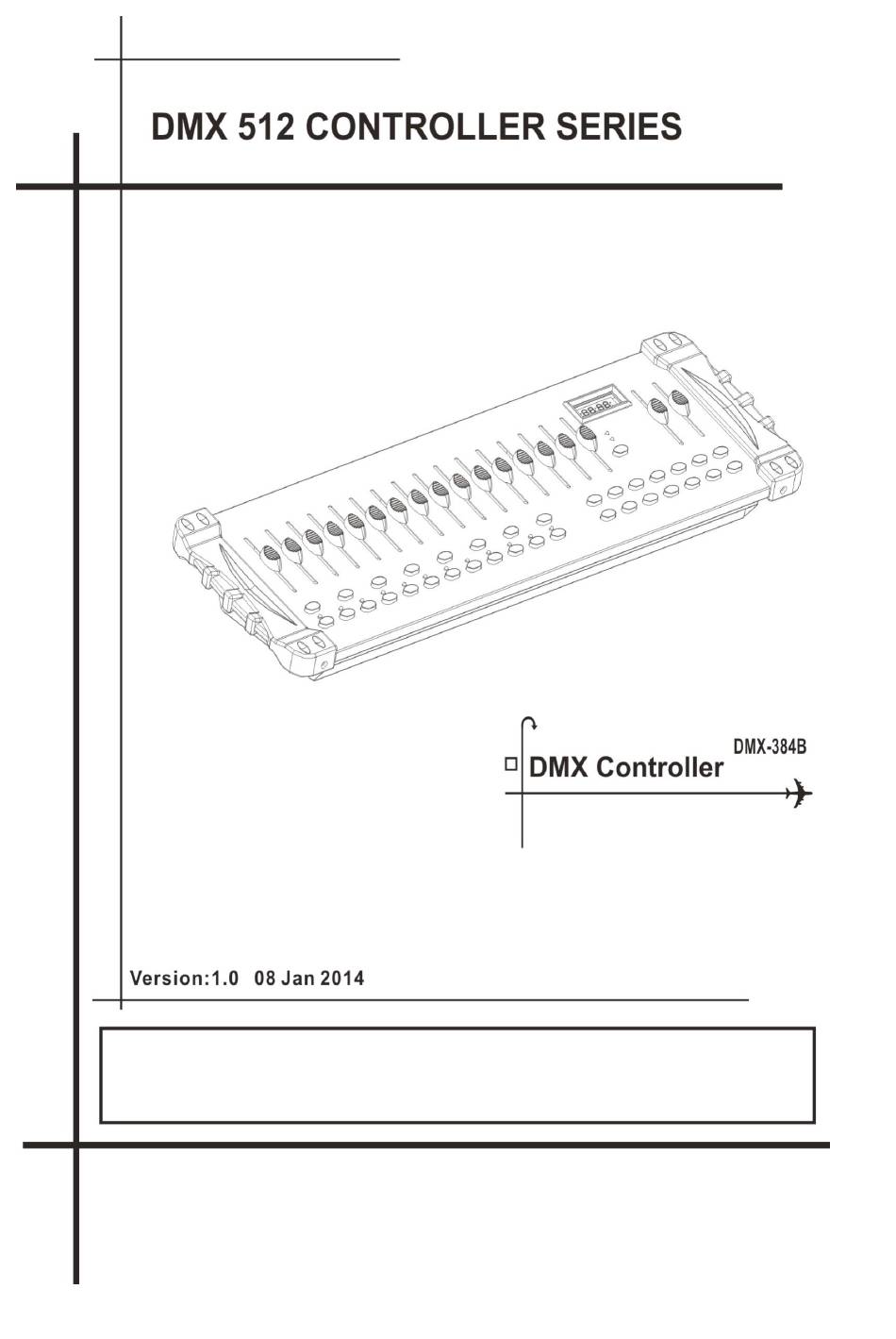

- Seite 1 Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen über die sichere Installation und die Benutzung von diesem Gerät. Bitte lesen Sie die Bedienungsanleitung sorgfältig und heben Sie es an einem sicheren Ort auf für die spätere Verwendung.
-
Seite 2: Inhaltsverzeichnis
DMX 512 CONTROLLER SERIES INHALTSVERZEICHNIS Bevor du beginnst ............................... 3 Was ist enthalten? .............................. 3 Hinweise zum auspacken ........................... 3 Sicherheitsanweisungen ............................. 3 Einführung .................................. 4 Merkmale ................................4 Allgemeiner Überblick ............................4 Produkt Überblick (oben) ..........................4 Produkt Überblick (Rückseite) ......................... 6 Allgemeine Begriffe ............................ -
Seite 3: Bevor Du Beginnst
DMX 512 CONTROLLER SERIES 1 BEVOR DU BEGINNST 1.1 Was ist enthalten? 1) DMX-512 Kontroller 2) DC 9-12V 500mA, 90V~240V Strom Adapter 3) Anleitung 4) LED Schwanenhalslampe 1.2 Hinweise zum auspacken Unmittelbar nach Erhalt eines Geräts packen Sie den Karton sorgfältig aus, überprüfen Sie die Inhalte, um sicherzustellen, dass alle Teile vorhanden sind und in gutem Zustand befinden. -
Seite 4: Einführung
DMX 512 CONTROLLER SERIES 2 EINFÜHRUNG 2.1 Merkmale DMX512/1990 Standard Steuert 24 intelligente Leuchten mit bis zu 16 Kanälen, insgesamt 384 Kanäle 30 Bänke mit je 8 Szenen; 6 Programmierungen mit je bis zu 240 Szenen Aufnahme von bis zu 6 Programmierungen mit Überblendzeit und Geschwindigkeiten ... - Seite 5 DMX 512 CONTROLLER SERIES ELEMENT Button oder Fader Funktion Scanner select Auswahl der Geräte buttons Scanner indicator Zeigt die aktuell ausgewählten Geräte an LEDS Scene select Universelle Bump-Buttons zur Darstellung der Szenenposition buttons für Speicherung und Auswahl Channel faders Zur Einstellung der DMX-Werte kann Ch 1~16 unmittelbar nach dem Drücken der entsprechenden Scanner-Auswahl eingestellt werden Program button...
-
Seite 6: Produkt Überblick (Rückseite)
DMX 512 CONTROLLER SERIES 2.4 Produkt Überblick (Rückseite) ELEMENT Button oder Fader Funktion MIDI input port Zum externen Triggern von Bänken und Chases mit einem MIDI-Gerät DMX output connector DMX-Steuersignal DC Input jack Stromversorgung USB Lamp socket ON/OFF power switch Schaltet den Controller ein und aus 2.5 Allgemeine Begriffe Im Folgenden finden Sie gängige Begriffe, die in der intelligenten Lichtprogrammierung verwendet... -
Seite 7: Bedienungs Hinweise
DMX 512 CONTROLLER SERIES Chases / Programmierungen können auch als Programme bezeichnet werden. Eine Programmierung besteht aus einer Reihe von Szenen einer nach dem anderen gestapelt. Scanner bezieht sich auf ein Beleuchtungsinstrument mit einem Schwenk- und Neige-Spiegel; in der ILS-CON-Controller kann er zur Steuerung beliebiger DMX-512-kompatibler Geräte verwendet werden, wie eine allgemeine Befestigung. -
Seite 8: Pan (Schwenk-) Und Tilt (Neig-) Kanäle
DMX 512 CONTROLLER SERIES Anweisungen zur DMX-Adressierung entnehmen Sie bitte dem Handbuch Ihres individuellen Geräts. Die obige Tabelle bezieht sich auf ein binär konfigurierbares Standardgerät mit 9 Dip-Schaltern. 3.1.3 PAN (SCHWENK-) UND TILT (NEIG-) KANÄLE Da nicht alle intelligenten Beleuchtungskörper gleich sind oder dieselben Steuerungsattribute aufweisen, ermöglicht der Controller dem Benutzer, dem Rad den richtigen Schwenk- und Neigekanal für jeden einzelnen Beleuchtungskörper zuzuweisen. -
Seite 9: Zurücksetzen Des Systems
DMX 512 CONTROLLER SERIES 3.1.4 ZURÜCKSETZEN DES SYSTEMS Warnung: Dadurch wird der Controller auf die Werkseinstellungen zurückgesetzt. Dadurch werden alle Programme und Einstellungen gelöscht. Aktion: 1) Schalten Sie das Gerät aus. 2) Drücken und halten Sie BANK UP und AUTO/DEL. 3) Schalten Sie das Gerät ein (während Sie weiterhin BANK UP und AUTO/DEL gedrückt halten). -
Seite 10: Bedienung
DMX 512 CONTROLLER SERIES 3.2 Bedienung 3.2.1 MANUELLER MODUS Der manuelle Modus ermöglicht die direkte Steuerung aller Scanner. Sie sind in der Lage, sie zu bewegen und die Attribute mit Hilfe der Kanal-Fader zu ändern. Aktion: 1) Drücken Sie die AUTO DEL-Taste wiederholt, bis die MANUAL-LED leuchtet. 2) Wählen Sie eine SCANNER-Taste. -
Seite 11: Eine Szene Erstellen
DMX 512 CONTROLLER SERIES 3.3.2 EINE SZENE ERSTELLEN Eine Szene ist ein statischer Beleuchtungszustand. Szenen werden in Bänken gespeichert. Auf dem Controller befinden sich 30 Bankspeicher, und jede Bank kann 8 Szenenspeicher aufnehmen. Der Controller kann insgesamt 240 Szenen speichern. Aktion: Anmerkungen: 1) Drücken Sie die Taste PROGRAMM, bis... -
Seite 12: Programm Prüfen
DMX 512 CONTROLLER SERIES 3.3.4 PROGRAMM PRÜFEN Aktion: 1) Halten Sie die PROGRAMM-Taste gedrückt, bis die LED blinkt. 2) Verwenden Sie die BANK UP/DOWN-Tasten um die PROGRAMM Bank auszuwählen, für die Überprüfung. 3) Drücken Sie die Tasten SCENES, um jede Szene einzeln überprüfen. 3.3.5 EIN PROGRAMM BEARBEITEN Die Szenen müssen manuell geändert werden. -
Seite 13: Programmierung
DMX 512 CONTROLLER SERIES 3.4 Programmierung Eine Programmierung wird durch Verwendung zuvor erstellter Szenen erstellt. Die Szenen werden zu Schritten in einer Programmierung und können in beliebiger Reihenfolge angeordnet werden. Es wird dringend empfohlen, vor der erstmaligen Programmierung von Programmierungen alle Programmierungen aus dem Speicher zu löschen. -
Seite 14: Bearbeiten Einer Programmierung (Szene In Eine Programmierung Kopieren)
DMX 512 CONTROLLER SERIES 2) Drücken Sie die gewünschte CHASE-Taste. 3) Wählen Sie die zu kopierende BANK mit den BANK UP/DOWN-Tasten. 4) Drücken Sie die Taste MUSIC/BANK COPY, um die Kopie vorzubereiten. 5) Drücken Sie die MIDI/ADD-Taste, um die Bank auszuwählen. Alle LEDs blinken. 3.4.5 BEARBEITEN EINER PROGRAMMIERUNG (SZENE IN EINE PROGRAMMIERUNG KOPIEREN) Aktion:... -
Seite 15: Löschen Einer Szene In Der Programmierung
DMX 512 CONTROLLER SERIES 3.4.7 LÖSCHEN EINER SZENE IN DER PROGRAMMIERUNG Aktion: 1) Drücken und halten Sie die PROGRAMM-Taste gedrückt, um in den Programmiermodus zu gelangen. 2) Drücken Sie die gewünschte CHASE-Taste, die die zu löschende Szene enthält. 3) Drücken Sie die Taste TAP SYNC DISPLAY, um die LED-Anzeige auf Stufen umzuschalten. 4) Wählen Sie die zu löschende Szene/Schritt mit den BANK UP/DOWN-Tasten. -
Seite 16: Eine Szene Kopieren
DMX 512 CONTROLLER SERIES 8) Drücken Sie die MIDI/ADD-Taste, um die Szene einzufügen. Alle LEDs blinken. Anmerkungen: D.h. um eine Szene zwischen den Schritten 05 und 06 einzufügen, navigieren Sie mit den BANK- Tasten, bis auf dem Display STEP05 angezeigt wird. 3.5.2 EINE SZENE KOPIEREN Aktion: 1) Drücken und halten Sie die PROGRAMM-Taste gedrückt, um in den Programmiermodus zu... -
Seite 17: Playback / Wiedergabe
DMX 512 CONTROLLER SERIES 3.6 Playback / Wiedergabe 3.6.1 BETRIEB IM SOUND-MODUS Aktion: 1) Drücken Sie den MUSIC BANK COPY-Knopf, bis die MUSIC-LED aufleuchtet. 2) Wählen Sie mit den BANK UP/DOWN-Tastern das Programm BANK, das im klangaktiven Modus laufen soll. 3) Alternativ können Sie einen einzelnen CHASE-Knopf (1~6) oder mehrere CHASE-Knöpfe nacheinander drücken, und alle ausgewählten Programme werden in der gewählten Reihenfolge geloopt. -
Seite 18: Mid Bedienung
DMX 512 CONTROLLER SERIES 3.7 MID Bedienung Das Steuergerät reagiert nur auf MIDI-Befehle auf dem MIDI-Kanal, für den es auf Vollstopp eingestellt ist. Die gesamte MIDI-Steuerung erfolgt über Note-on-Befehle. Alle anderen MIDI- Befehle werden ignoriert. Um ein Programm zu beenden, senden Sie den Blackout auf Note. Aktion: 1)Halten Sie die MIDI/ADD-Taste etwa 3 MIDI NOTE... -
Seite 19: Anhang
DMX 512 CONTROLLER SERIES 4 ANHANG 4.1 DMX-Fibel Es gibt 512 Kanäle in einer DMX-512-Verbindung. Die Kanäle können auf beliebige Weise zugewiesen werden. Ein Gerät, das DMX 512 empfangen kann, benötigt einen oder mehrere aufeinanderfolgende Kanäle. Der Benutzer muss dem Gerät eine Startadresse zuweisen, die den ersten in der Steuerung reservierten Kanal angibt. - Seite 20 DMX 512 CONTROLLER SERIES Wenn Sie DMX-Steuerungen mit anderen XLR-Ausgängen verbinden möchten, müssen Sie Adapterkabel verwenden. Die Transformation der Steuerleitung von 3 Pins und 5 Pins (Stecker und Buchse). BEDIENUNGSANLEITUNG 20/22...
-
Seite 21: Dmx-Dip-Schalter Kurzreferenz-Tabelle
DMX 512 CONTROLLER SERIES 4.3 DMX-Dip-Schalter Kurzreferenz-Tabelle BEDIENUNGSANLEITUNG 21/22... -
Seite 22: Technische Spezifikationen
DMX 512 CONTROLLER SERIES 4.4 Technische Spezifikationen Abmessungen 520 X183 X73 mm Gewicht 3,0 Kg Betriebsbereich DC 9V-12V 500mA min 45℃ Maximale Umgebungstemperatur Dateneingangsverriegelung 3-polige XLR-Steckerbuchse Datenausgangsverriegelnde 3-Pin-XLR-Buchse Daten-Pin-Konfiguration Pin 1 Abschirmung, Pin 2 (-), Pin 3 (+) Protokolle DMX-512 USITT BEDIENUNGSANLEITUNG 22/22...
