Handbuch

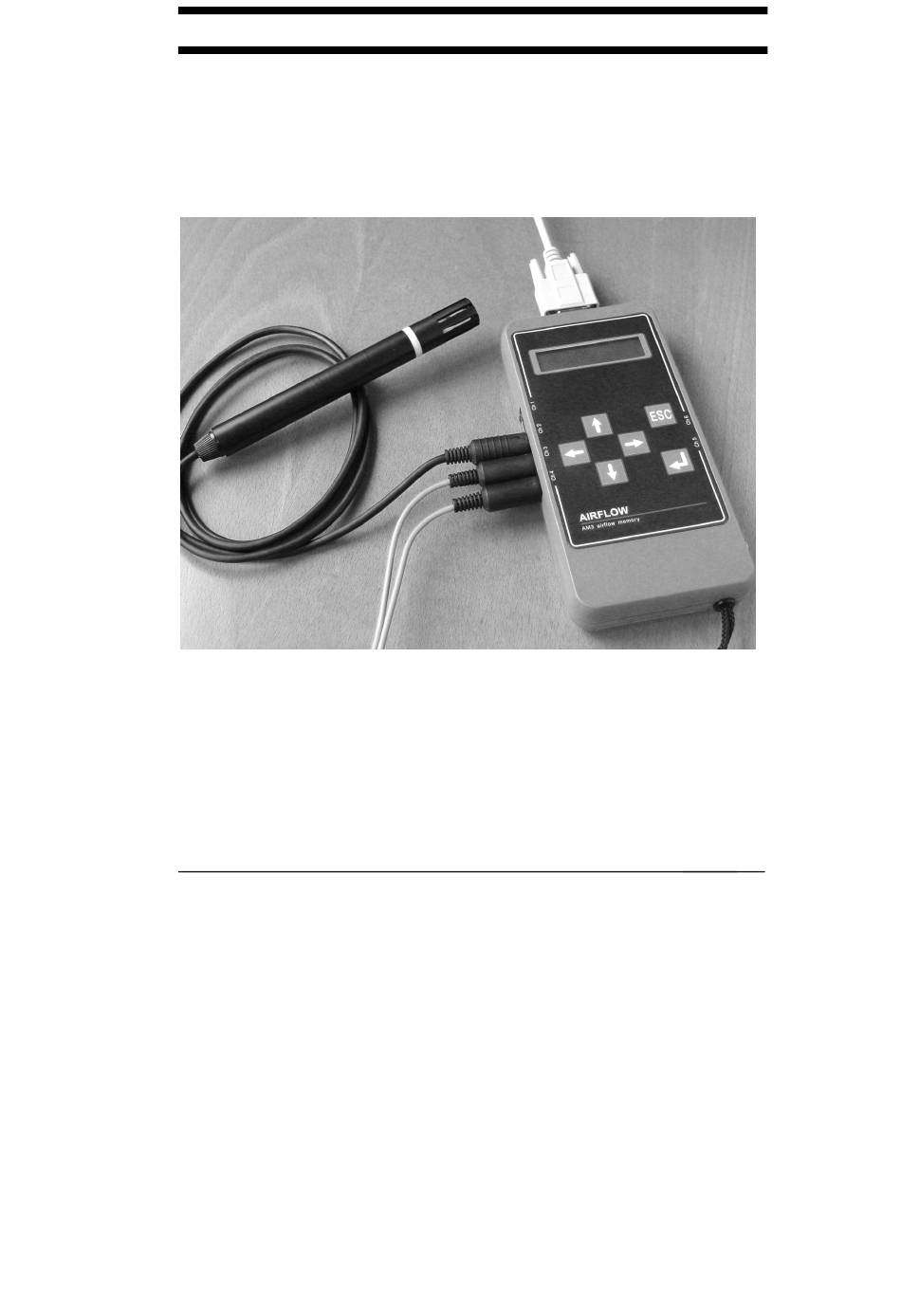

AM3.x und Software AirflowMemory
Universal-Datenlogger
AirflowMemory
AM3.4 und AM3.6
Bedienungsanleitung
für das Gerät und die Software
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme des
Gerätes sorgfältig durch und bewahren Sie sie zum späteren
Nachschlagen auf.
HANDBUCH AM3 deutsch
Seite 1 von 23
Werbung
Inhaltszusammenfassung für Airflow AirflowMemory AM3.4
- Seite 1 Handbuch AM3.x und Software AirflowMemory Universal-Datenlogger AirflowMemory AM3.4 und AM3.6 Bedienungsanleitung für das Gerät und die Software Bitte lesen Sie diese Anleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. HANDBUCH AM3 deutsch Seite 1 von 23...
-
Seite 2: Hardwarevoraussetzungen
Handbuch AM3.x und Software AirflowMemory 1 Universal-Datenlogger AM3.4 und AM3.6 Mit dem neuen Datenlogger AirflowMemory AM3.x haben Sie eine gute Wahl getroffen. Sie haben sich für ein transportables Universalgerät mit optimaler Ausstattung zum Speichern und Verarbeitung von Messdaten aus den verschiedensten Messgeräten entschieden, von dem Sie sehr viel Nutzen ziehen werden. - Seite 3 (s. dazu Hinweise im Absatz 7.1 dieses Handbuchs). Bei gleichzeitiger Bestellung eines Airflow-Gerätes mit Analogausgang kann ein fertig konfektioniertes Messsignalkabel mitbestellt werden. Diesen Service bietet Airflow auch, wenn Sie bei der Bestellung des AM3.x angeben, für welches Airflow-Gerät Sie ein Messsignalkabel benötigen. 3.4 Eingangskanäle für Thermoelemente Beim AM3.6 stehen zusätzlich zu den 4 Eingangskanälen des AM3.4 zwei...
- Seite 4 Handbuch AM3.x und Software AirflowMemory 3.5 Datenübertragungskabel anschließen Zur Verbindung des AM3.x mit Ihrem Rechner wird ein Datenübertragungs- kabel mit der Software AirflowMemory mitgeliefert. Stellen Sie die Verbindung mit der entsprechenden seriellen Schnittstelle an Ihrem PC her. Benutzen Sie keine Gewalt bei diesem Vorgang. 4 Menüstruktur Menü-Strukturschema bitte aufklappen 4.1 „Hauptmenü...
- Seite 5 Handbuch AM3.x und Software AirflowMemory physikalischen Werte (° C bzw. % r. F.) in der Anzeige erscheinen. Es wird an dieser Menüstelle jedoch nicht gespeichert. 4.1.2 „Messung Speichern“ und Sleep Modus Die Messwerte werden in diesem Menüpunkt durch die Betätigung der Taste <Enter>...
- Seite 6 Handbuch AM3.x und Software AirflowMemory gesendet werden. Der Sendevorgang wird mit der Taste <Enter> nach einer Sicherheitsabfrage ausgelöst. Der gesamte Speicherinhalt des AM3.x wird auf das Peripheriegerät kopiert bzw. ausgedruckt, bleibt jedoch danach weiter im AM3.x erhalten, bevor er nicht ausdrücklich gelöscht wird. 4.4 „Hauptmenü...
- Seite 7 Handbuch AM3.x und Software AirflowMemory Durch die Ausschaltung von nicht benötigten Kanälen wird die gesamte Speicherkapazität besser genutzt, da sie immer auf eingeschaltete Kanäle gleichmäßig verteilt wird. Der Vorgang wird durch die Taste <Esc> beendet. 4.6.3 „Konfigurieren Interface“ Diese Funktion erlaubt durch die Pfeiltasten die Geschwindigkeitseinstellung der Datenübertragung (Baudrate) und der Datenparameter.
- Seite 8 Handbuch AM3.x und Software AirflowMemory 4.7.4 „Information freier RAM“ An dieser Stelle wird für die aktivierten Kanäle bei derzeit eingestelltem Messintervall die verbleibende Aufnahmezeit oder die Anzahl von Messwertsätzen die noch gespeichert werden kann angezeigt. Zwischen diesen beiden Darstellungen wird mit den Pfeiltasten umgeschaltet. 4.7.5 „Information Messwerte“...
- Seite 9 Handbuch AM3.x und Software AirflowMemory 5 Software AirflowMemory 5.1 Installation der Software AirflowMemory Systemvoraussetzung: Sie benötigen einen PC mit dem Betriebssystem Windows 95, 98, ME, NT oder 2000. Der PC sollte mindestens 400 MHz getaktet, mit einem 64 MB (empfohlen 128 MB) Arbeitsspeicher und einer Graphikkarte ausgestattet sein.
- Seite 10 Handbuch AM3.x und Software AirflowMemory 5.3.1 Menü Datei Hierüber werden alle Eingangs- und Ausgangsoperationen durchgeführt. Die Ausgangsoperationen können natürlich erst dann erfolgen, nach dem bereits Daten im AM3.x gespeichert wurden. 5.3.1.1 Menüpunkt Datenlogger Dateien Legen Sie zuvor auf Ihrer Festplatte ein Verzeichnis an, in das Sie die aufge- zeichneten Daten in Ihrem PC ablegen möchten.
- Seite 11 Handbuch AM3.x und Software AirflowMemory 5.3.1.2 Menüpunkt Datei speichern Dieser Menüpunkt dient der Speicherung der in der Hauptdatentabelle markierten Datenreihen, wenn diese im Online-Verfahren erfasst wurden (s. auch Menüpunkt „Online“ im Absatz 5.3.1.6). Legen Sie zunächst ein Verzeichnis auf Ihrer Festplatte an oder wählen Sie eins aus, wo die Daten im Online-Verfahren später abgespeichert werden sollen.
- Seite 12 Handbuch AM3.x und Software AirflowMemory getroffen, wobei es möglich ist, aus unterschiedlichen Verzeichnissen, zu unterschiedlichen Zeitpunkten gemachte Messungen zwecks deren Vergleich zu kombinieren. Wählen Sie durch Anklicken der Buttonleiste rechts die gewünschten Daten- reihen aus. Bitte beachten Sie dass nur Daten, die im gleichen Zeitintervall erfasst wurden, sinnvoll miteinander verglichen werden können.
- Seite 13 Handbuch AM3.x und Software AirflowMemory Nachstehend die Hauptdatentabelle mit einer Datenreihe: 5.3.1.4 Menüpunkt Datei löschen Um einzelne, im PC gespeicherte Dateien löschen zu können, müssen die Datenreihen zunächst geladen werden. Öffnen Sie zunächst den Menüpunkt „Datei laden“. Markieren Sie mit der linken Maustaste die ganze Zeile oder Zeilen der zu löschenden Dateien.
- Seite 14 Handbuch AM3.x und Software AirflowMemory Tabellenform auf einem Windows-Drucker gedruckt oder als eine Textdatei abgespeichert werden. Der Kopf des Protokolls kann nach dem Ausdruck per Hand ausgefüllt oder nach Dateiexport in MS-Word editiert werden. Weiter- gehende Protokollierung kann nach Datenexport in MS-Word, MS-Excel oder anderen Anwenderprogrammen erfolgen.
- Seite 15 Handbuch AM3.x und Software AirflowMemory Die Sicherheitsdatei („Log-File-Funktion“) Diese Funktion erhöht die Sicherheit Ihrer erfassten Daten und läuft parallel (zusätzlich) zur standardmäßigen Datenerfassung. Durch die Aktivierung der Log-File-Funktion im Fenster „Online“ fließen die im Online-Modus erfassten Daten in eine separate Sicherheitsdatei. Ein Verlust der bereits erfassten Daten z.
- Seite 16 Handbuch AM3.x und Software AirflowMemory Geben Sie darin einen frei wählbaren Namen für die Sicherheitsdatei ein. Beim Start der Online-Messung werden die ersten 8 Kopfzeilen in die Datei einge- tragen, danach werden im eingestellten Intervall die Messdaten angefügt und gespeichert. Diese Funktion wird automatisch nach Abschluss der Datenreihe deaktiviert und muss –...
- Seite 17 Handbuch AM3.x und Software AirflowMemory Hinweis: Die Messdaten werden im AirflowMemory-Programm mit drei Nachkomma- stellen und einem Dezimalpunkt dargestellt. Nach Export der Daten in Excel muss zur richtigen Darstellung zunächst der Dezimalpunkt in ein Komma geändert werden. Dies geschieht am einfachsten durch die Excel-Funktion „Ersetzen durch...“...
- Seite 18 Handbuch AM3.x und Software AirflowMemory 5.3.4 Menü Hardware Die Software AirflowMemory kann Daten aus unterschiedlichen Datenloggern der AM-Reihe verarbeiten. Um korrekte Interpretation der Daten zu gewähr- leisten, muss das entsprechende Messgerät aus der Liste ausgewählt werden. Die Bezeichnung des aktuell ausgewählten Gerätes erscheint danach in der Titelleiste des Fensters oben rechts.
- Seite 19 Handbuch AM3.x und Software AirflowMemory 5.3.5.2 Menüpunkt Kodierung-Datum-Uhrzeit In diesem Menüpunkt kann der Geräte-Code eingegeben werden (s. auch Absatz 4.6.4). Gleichzeitig wird die interne Uhr des AM3.x mit der Uhr des PC synchronisiert. 5.3.5.3 Menüpunkt Speicher löschen Nach einer Sicherheitsabfrage kann an diesem Punkt der gesamte Speicherinhalt des Datenloggers AM3.x gelöscht werden.
-
Seite 20: Technische Daten
Handbuch AM3.x und Software AirflowMemory 6 Technische Daten (Änderungen vorbehalten) Modellbezeichung: AM3.4 AM3.6 Artikel-Nr.: 27040 27043 Eingangskanäle universal: Kanäle für Thermoelementefühler: keine Speicherkapazität: max. 64000 Messwertsätze gesamt, verteilt auf eingeschaltete Kanäle Speicherintervall einstellbar: Onlinebetrieb 1 s bis 30 min, sonst ab 0,1s Anzahl der Datenreihen: Anzahl der Einzelwerte (Trigger): Speicherbare Analogsignale:... - Seite 21 Handbuch AM3.x und Software AirflowMemory 7 Zubehör 7.1 Messsignal-Verbindungskabel konfektionieren 7.1.1 Mini-DIN Eingänge Für die Übertragung der Messsignale zum AM3.x werden 4 Stück lose, 8-polige Mini-DIN-Stecker mit dem Gerät zur eigenen Konfektionierung geliefert. AM3.x ist ein universeller Datenlogger und kann an die verschie- densten Messumformer angeschlossen werden, die unterschiedliche Steck- verbindungen aufweisen können.
- Seite 22 AM3.x und Software AirflowMemory 7.1.2 SMP-Stecker – Thermoelementefühler Alle Thermoelementefühler im umfangreichen Airflow-Angebot sind mit den Miniatursteckern nach ISO 584 ausgestattet. Zur Auswahl stehen sowohl preiswerte Standardfühler als auch Spezialfühler in High-Tech-Ausführung. Teilen Sie uns Ihre Messstellenproblematik mit. Auf Wunsch können auch lose SMP-Stecker angeboten werden.
- Seite 23 Handbuch AM3.x und Software AirflowMemory 7.2.1 Technische Daten des Feuchte- und Temperaturfühlers (Änderungen vorbehalten) Modellbezeichnung: FTF 20 Artikel-Nummer: 39202 Messbereich Feuchte: 10..95 % r. F. Messbereich Temperatur: -20...+80 °C bzw. –4...+176 °F Genauigkeit Feuchte: ±2 % im Bereich 30...90 % r. F. sonst ±3 % Genauigkeit Temperatur: ±0,3 % (DIN 43760) Ansprechzeit Feuchte:...
