TRU Components MAX7219 Bedienungsanleitung Seite 2

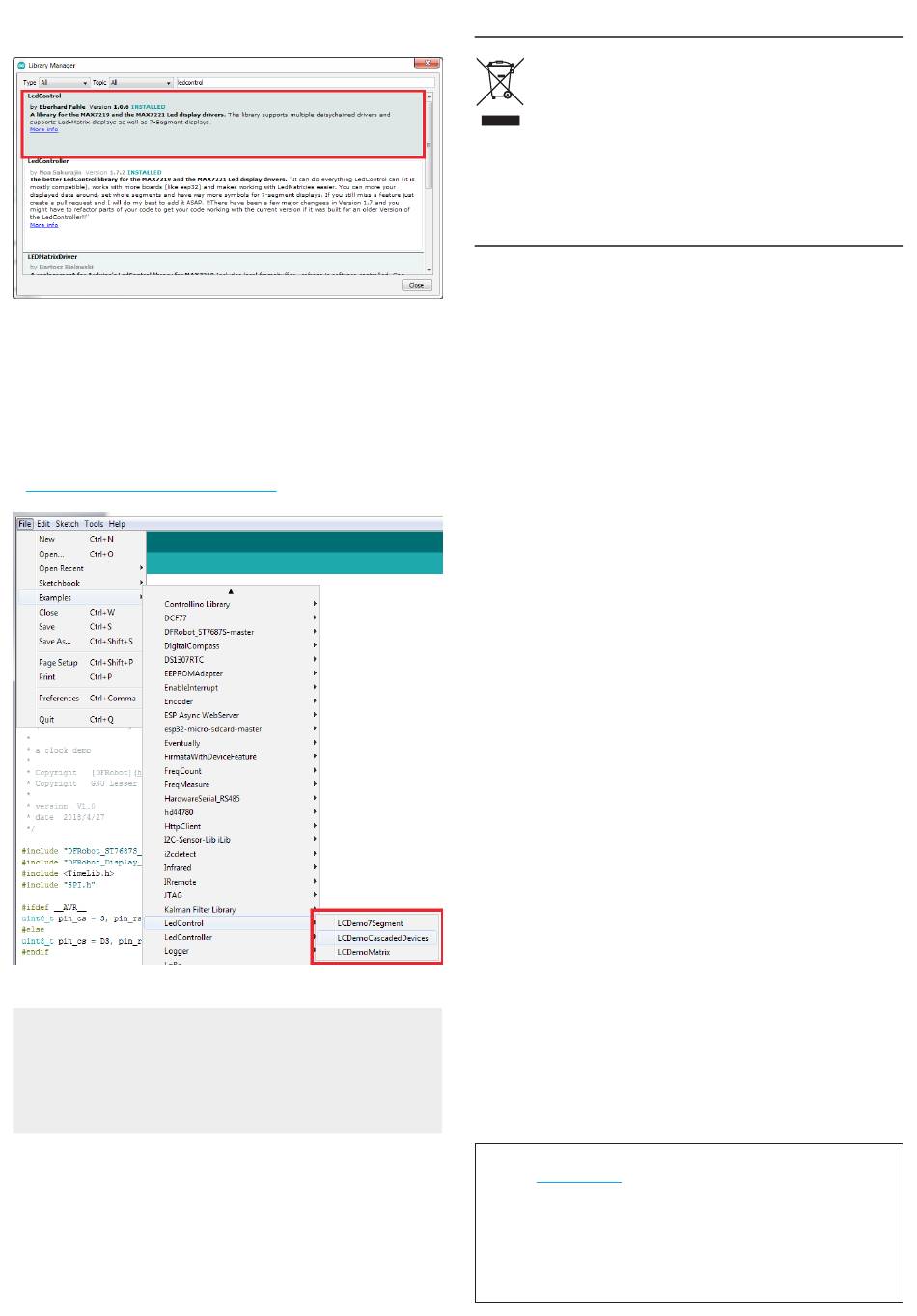

Geben Sie im Suchfeld „LedControl" ein und installieren Sie die

Bibliothek „LedControl" (von Eberhard Fahle).

Nach der Installation finden Sie unter „Examples", verschiedene

Beispiele, die Sie mit diesem Display ausprobieren können.

Ändern Sie in den Beispielen ggf. die Anschlussbelegung auf Ihre

Verdrahtung ab!

Eine detaillierte Beschreibung der Bibliothek finden Sie unter fol-

genden Link:

» https://github.com/wayoda/LedControl

Hinweis:

Es gibt für den MAX7219 mittlerweile mehrer Bibliothe-

ken im Internet, die sie mit diesem Display verwenden

können. In den Beispielen müssen Sie dazu nur die An-

schlusspins anpassen.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören

nicht in den Hausmüll. Entsorgen Sie das Produkt am

Ende seiner Lebensdauer gemäß den geltenden ge-

setzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und

leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung ...................................5 V/DC

Stromaufnahme (max) ............................140 mA (alle LEDs an)

LED-Treiber ............................................MAX7219

Schnittstelle ............................................Seriell (DIN, CS, CLK)

Module kaskadierbar ..............................Ja

Pinabstand Stiftleiste (Rastermaß) .........2,54 mm

Bohrungen zur Befestigung Ø ................3 mm

Abmessungen (B x H x T) ......................32 x 15 x 50 mm

Gewicht ...................................................18 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240

Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art,

z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenver-

arbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten.

Die Publikation entspricht dem technischen Stand bei Drucklegung.
