8x8 Matrix-Display-Modul
MAX7219 für Arduino™
DE Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen
über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebilde-
ten QR-Code. Befolgen Sie die Anweisun-
gen auf der Webseite.
Lieferumfang
• 8x8 Matrix-Display-Modul für Arduino™
Beschreibung
Das 8x8 LED Dot Matrix Display ist die ideale Erweiterung für
ihren Arduino™. Sie können auf diesem coole Symbole ausgeben
oder einfache Animationen abspielen.
Das Display besitzt zur Ansteuerung der LEDs einen MAX7219
LED-Treiber. Dieser ermöglicht es, die 64 LEDs auf dem Display,
über nur drei Leitungen individuell anzusteuern.
Zudem können mehrer dieser Displays hintereinander geschalten
werden. So können Sie auf einfache Art auch kleinere Laufschrif-
ten aufbauen.
Produktmerkmale
• 8x8 LED Dot Matrix
• MAX7219 LED-Treiber
• Arduino™ kompatibel
• Kann auch für andere Mikrocontroller verwendet werden
• Einfache Ansteuerung dank Arduino™ Bibliothek
• Nur 3 Steuerleitungen nötig
• Mehrere Displays können seriell zusammen geschalten wer-
den
Voraussetzungen
Um die Platine verwenden zu können benötigen Sie folgende
Komponenten:
• 1 Arduino™ UNO oder vergleichbar
• 5 Steckbrücken (Jumpwire) Pin auf Buchse
Hardware
Das Display besitzt 2x5 Stiftkontakte, über die die Verbindung
zum Arduino™ hergestellt wird. An der Stiftleiste, auf der Sei-
te des MAX7219 (Beschriftung der Stiftleiste lesbar), wird der
Arduino™ angeschlossen!
Folgende Übersicht zeigt die Funktionen der Kontakte.
VCC Spannungsversorgung (5 V/DC)
GND Masse Spannungsversorgung
DIN Data input
CS Chip select
CLK Clock signal
Inbetriebnahme
Verbinden Sie das Display wie folgt mit einen Arduino™ UNO:
Display Arduino
VCC +5V
GND GND
DIN D12
CS D10
CLK D11
Hinweis:
Wenn Sie ein weiteres Display anreihen möchten, schlie-
ßen dieses an den noch freien 5 Stiftkontakten (auf der
gegenüberliegenden Seite des MAX7219) an.
Die Verdrahtung erfolgt dabei 1 zu 1.
Testprogramm
Um das Display betreiben zu können, benötigen Sie die LedCon-
trol Bibliotheken.
Verwenden Sie außerdem die Arduino™ IDE ab Version 1.8.7.
Laden Sie sich die LedControl Bibliotheken über die Arduino™
IDE herunter.

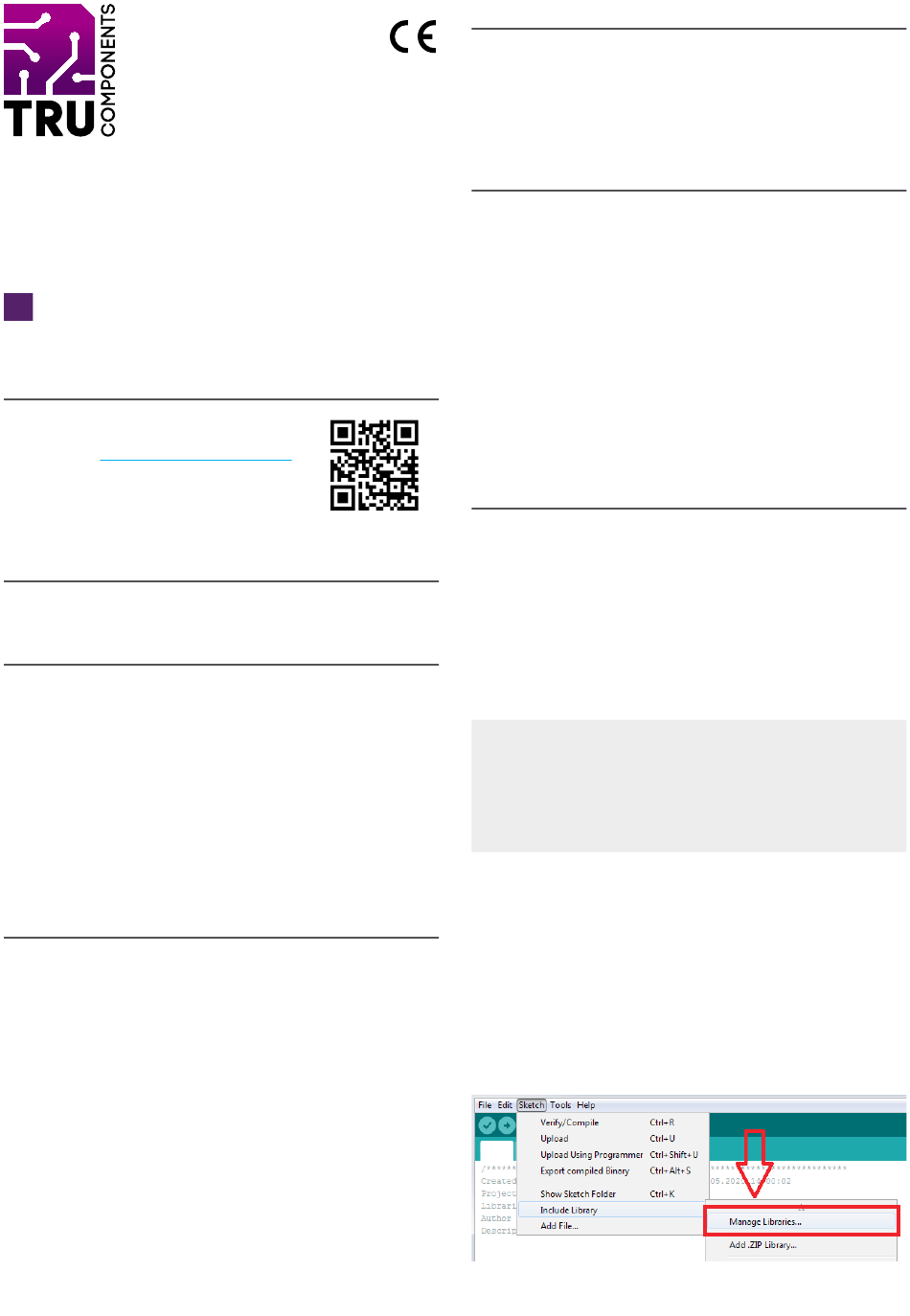

Öffnen Sie hierzu den Menüpunkt „Manage Libraries...".Diesen
finden Sie in der Arduino™ IDE unter „Sketch" - „Include Lib-
rary".
