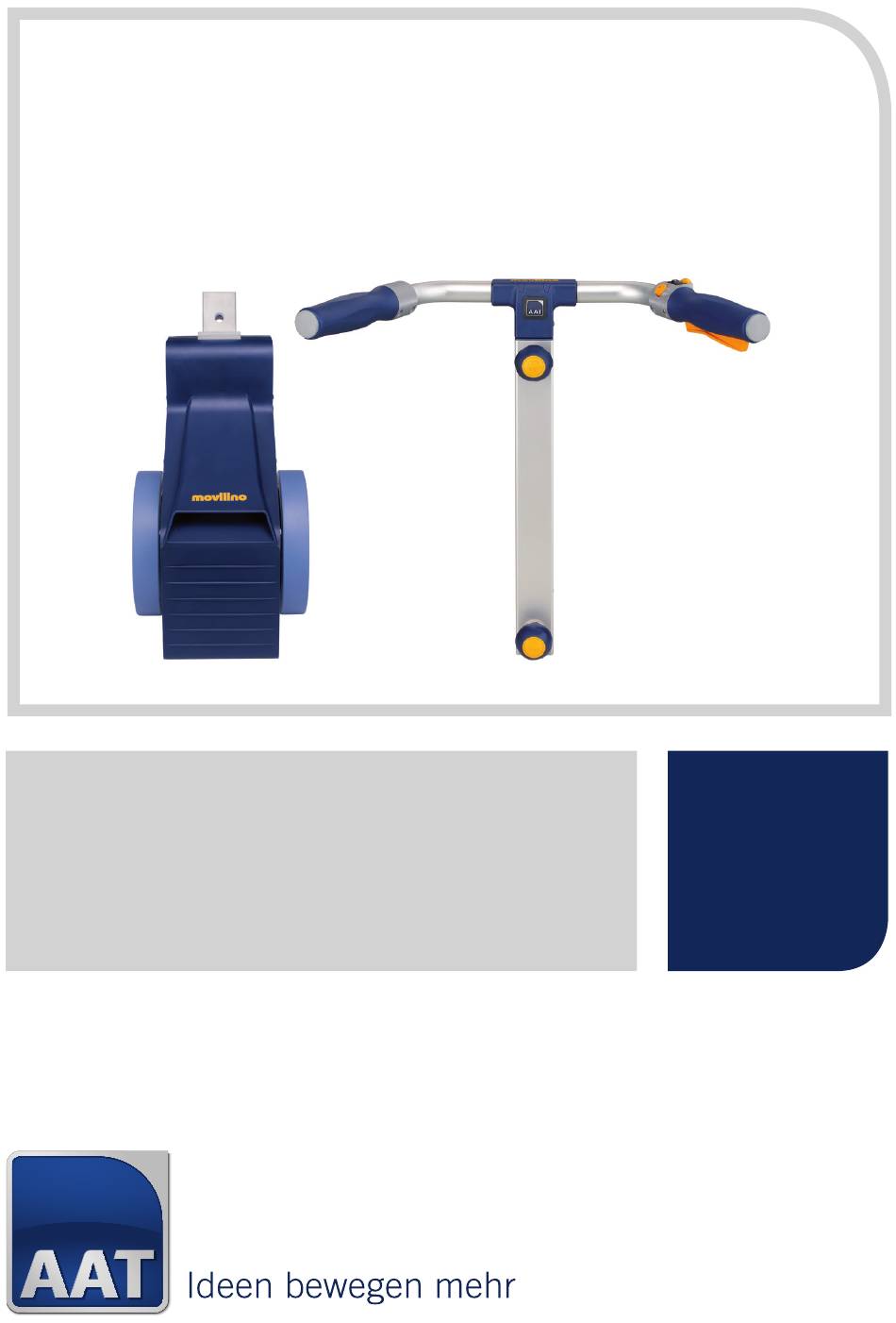

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 322611 movilino Pro Activ Speedy A2 mit /ohne TB Sitzbreite: 36 - 50 www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 001233 Grundplatte Standard Fertigteil 001235 Halterungsschelle breit 001278 Adapterplatte 001442 Zylinderschraube mit ISK DIN 912-M6x30-8.8 000740 Zylinderschraube mit ISK DIN 912-M6x40-8.8 001222 Zylinderschraube mit ISK DIN 912-M6x50-8.8 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 000099 Kugelsperrbolzen Nutzlänge 33.0 mm...
- Seite 3 linke Seite außen rechte Seite innen Achtung Für movilino Doppelhaken verwenden. Nicht mit Bild identisch.
- Seite 4 Montageanweisung: untere Aufnahmestange in das 5. Loch von unten am movilino montieren Ankipprohre auf mm kürzen. Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 38 SB: 39 SB: 40 SB: 41 SB: 42 SB: 43 SB: 44 SB: 45 SB: 46 SB: 47 SB: 48 SB: 49 SB: 50...
- Seite 5 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Achtung! Im Falle einer Anpassung der Griffneigung, den Neigungsquader mit einem Anzugsmoment von 25 Nm fixieren. Sicherung Schraubverbindungen! Alle Schraubverbindungen ohne Sicherungsscheibe sind mit...
- Seite 6 Notizen...
- Seite 7 Notizen...
- Seite 8 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 21.02.2019 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
