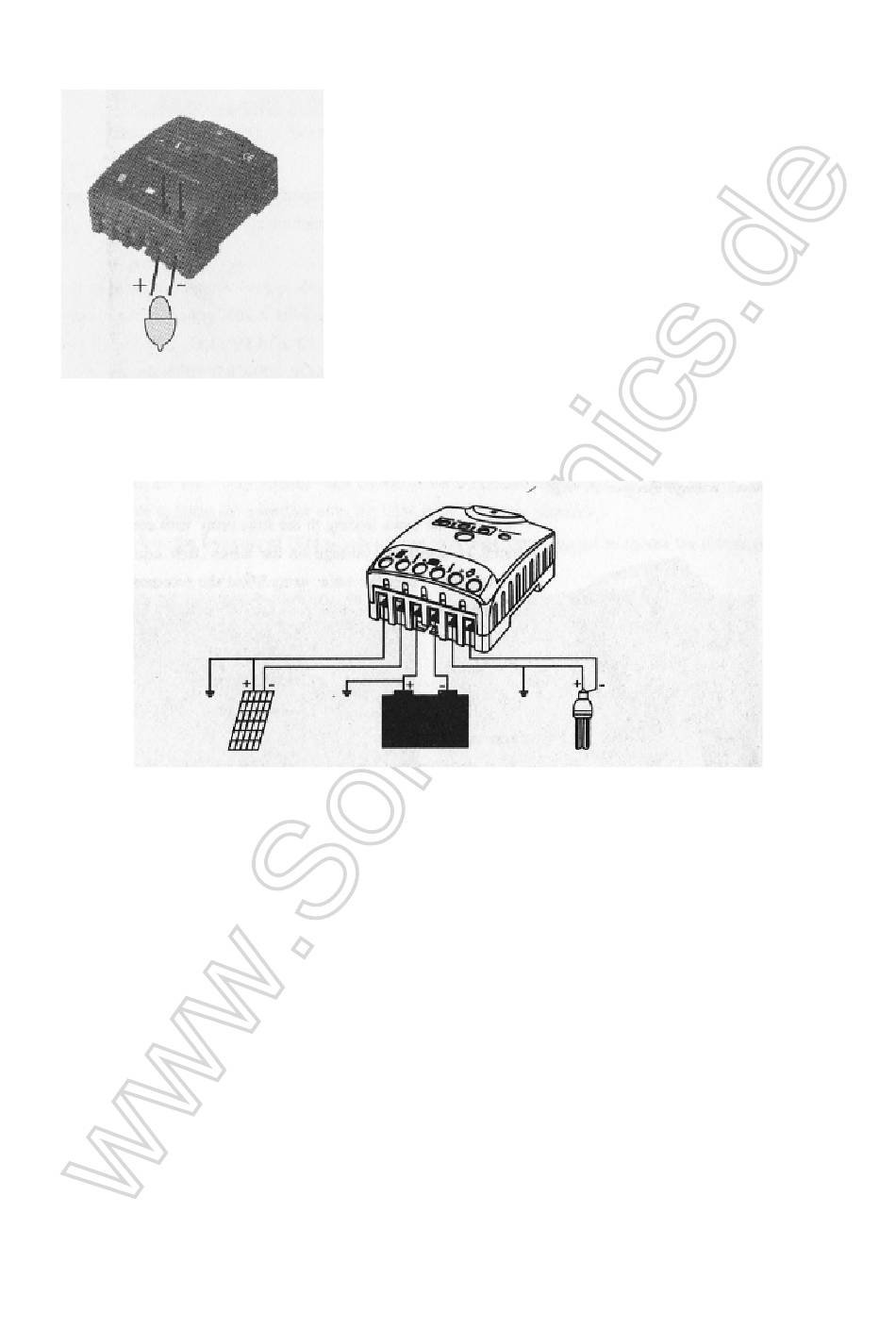

4.4 Verbindung des Solarladeregler mit einem Kleinverbaucher (nur CD-Serie)

5. Erdung des Solarsystems

Solarmodul
Beachten Sie, dass die positiven Anschlüsse intern verbunden sind und daher das gleiche elektrische
Potential haben. Wenn eine Erdung erforderlich ist, tun Sie dies immer an der positiven Leitung.
Hinweis: Wenn das Gerät in einem Fahrzeug verwendet wird, dessen Negativpol der Batterie am
Fahrgestell verbunden ist, dürfen an den Laderegler angeschlossene Kleinverbraucher keine
elektrische Verbindung zur Karosserie haben.

6. Inbetriebnahme des Solarladereglers

6.1 Selbsttest

Der Laderegler vollzieht einen Selbsttest, wenn er an eine Batterie und Solarmodul angeschlossen
wird. Danach wird die Anzeige auf den normalen Betrieb zurückgesetzt.
Stand: Oktober 2020
Verbinden Sie die zum Kleinverbraucher führenden Kabel mit
der richtigen Polarität. Um Spannungen am Kabel zu
vermeiden, zuerst den Laderegler anschließen, danach erst
den Kleinverbraucher. Beachten Sie den empfohlenen
Querschnitt der Leitungen:
10 A:
min 4mm²
12A:
min 6mm²
15A:
min 8mm²
Batterie
(nur bei CD-Serie)
Kleinverbraucher
6
