4. Installation und Verbindung

Der Solarladeregler ist nur für den Innenbereich vorgesehen. Schützen Sie ihn vor direkter
Sonneneinstrahlung und platzieren Sie ihn in einer trockenen Umgebung. Installieren Sie ihn niemals
in feuchten Räumen (wie Badezimmern).
Der Regler misst die Umgebungstemperatur, um die Ladespannung zu bestimmen. Solarladeregler
und Batterie müssen im selben Raum installiert werden.
Der Laderegler erwärmt sich während des Betriebs und sollte daher auf einer nicht brennbaren
Oberfläche angebracht werden.

4.1 Montage

Hinweis: Schließen Sie den Solarladeregler wie folgt an, um Installationsfehler zu vermeiden.

4.1.1 Schraubmontage

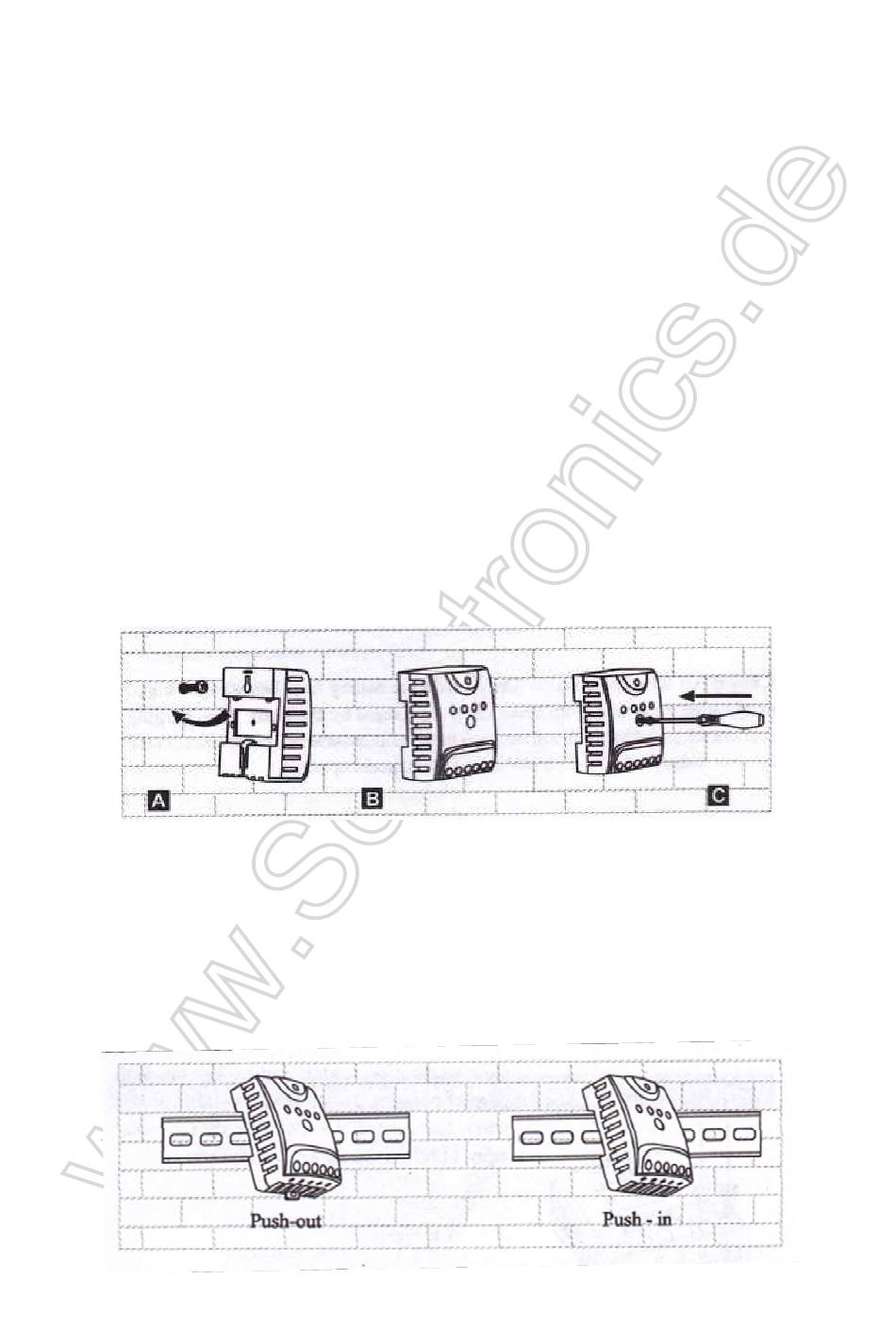

Befestigen Sie den Solarladeregler mit Schrauben an der Wand. Verwenden Sie Schrauben mit
3,5mm Gewinde und max. 6mm Kopfdurchmesser, nicht versenkt (wie unten abgebildet).
Hinweis: Beachten Sie, dass die Schrauben auch die von der Verkabelung ausgeübte Kraft tragen
müssen. Stellen Sie sicher, dass die seitlichen Schlitze des Ladereglers frei bleiben.

4.1.2 Montage an einer Hutschiene

Schieben Sie den Halteclip nach unten und stecken Sie den Solarladeregler auf einer Standard-35-
mm-Hutschiene. Drücken Sie den Halteclip zur Befestigung der Solarladereglers an der Hutschiene
nach innen (siehe Bilder unten).
Hinweis: Die Dicke der DIN-Schiene sollte nicht mehr als 1 mm betragen. Empfohlen wird die 0,8mm
Variante.
