8. Profibus DP-Schnittstelle

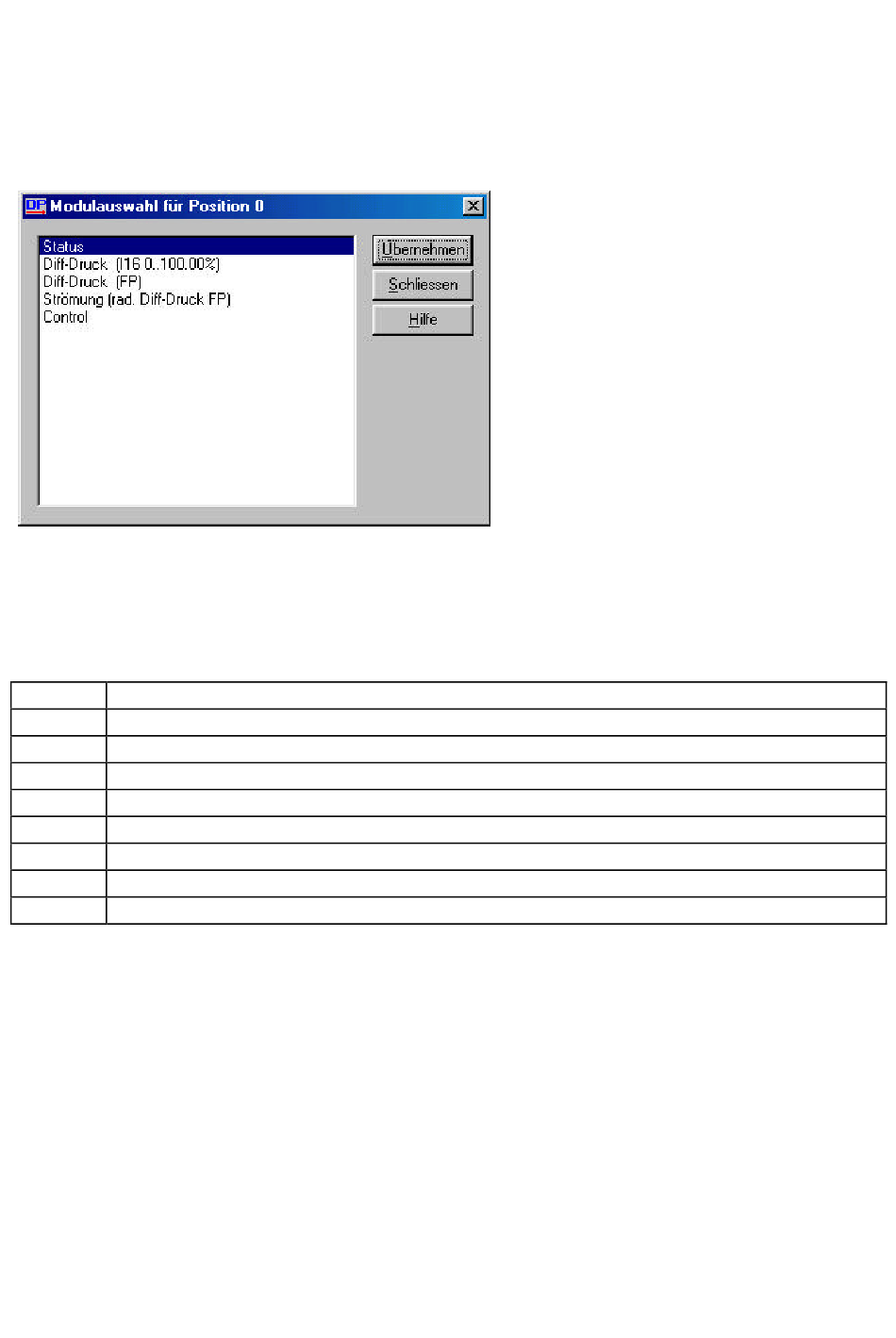

8.1 Module
Für die Kommunikation auf dem Profibus DP gibt es verschiedene Module:
8.1.1 Status
Mit dem Modul Status wird der Zustand des P92 übertragen. Die Belegung der einzelnen Bits
entnehmen Sie bitte der folgenden Tabelle:
Bit
Bedeutung
0 (LSB) Über- bzw. Unterdruck
1
Spreizung aktiv
2
Nullierungsfehler, Nullierungsventil konnte den Druck nicht abbauen
3
Nullierung aktiv
4
Druck liegt an, Messwerte gültig
5
Reserviert
6
Reserviert
7 (MSB) Reserviert(Teach-Modus aktiv)
8.1.2 Diff-Druck (I16 0..100.00%)
Dieses Modul liefert den Differenzdruck als 16-Bit Integerwert an den Master. Die Werte sind
im Bereich 0 – 10000 und entsprechen dem Differenzdruck in 0 – 100.00%.
8.1.3 Diff-Druck (FP)
Hier wird der Differenzdruck als Floatingpoint-Wert ausgegeben.
8.1.4 Strömung (rad. Diff-Druck FP)
Hier wird der radizierte Wert des Differenzdruckes ausgegeben.
