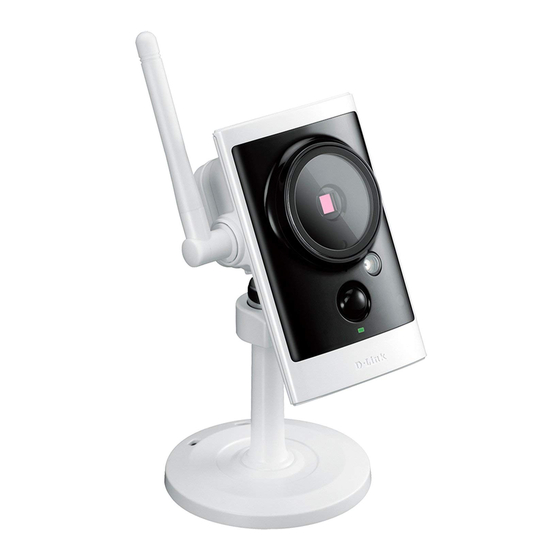

D-Link DCS-2330L Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für DCS-2330L:
- Installationsanleitung (12 Seiten) ,
- Installations anleitung (80 Seiten)
Verwandte Anleitungen für D-Link DCS-2330L
Inhaltszusammenfassung für D-Link DCS-2330L

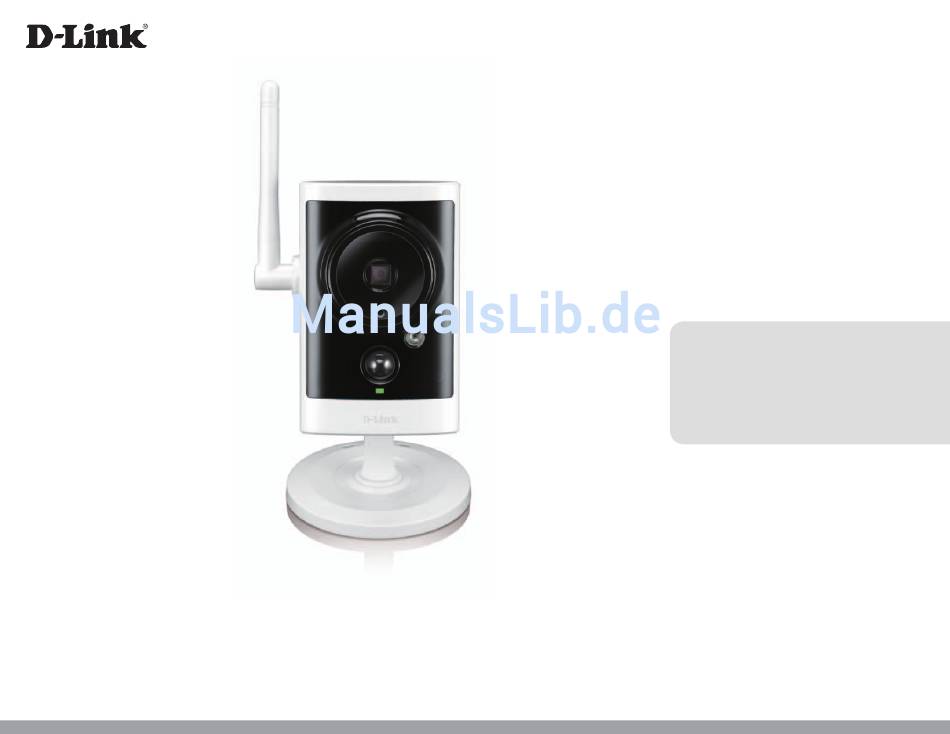

- Seite 1 Version 1.00 | 03/13/2014 Benutzerhandbuch HD Wireless Outdoor Cloud Camera DCS-2330L...
-
Seite 2: Überarbeitungen Des Handbuchs
DCS-2330L Überarbeitung A1 mit Firmware-Version 1.00 Marken D-Link und das D-Link Logo sind Marken oder eingetragene Marken der D-Link Corporation oder ihrer Tochtergesellschaften in den Vereinigten Staaten von Amerika und/oder in anderen Ländern. Alle anderen in diesem Handbuch erwähnten Unternehmens- oder Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Unternehmen. -
Seite 3: Inhaltsverzeichnis
Konfigurationsfreie Einrichtung ........16 Geräteverwaltung............58 Assistent zur Installation der Kamera ......19 System ................59 Windows-Benutzer .............19 Firmware-Upgrade ............60 Mac-Benutzer ...............20 Status ..................61 Manuelle Hardware-Installation ........21 Geräteinfo ................61 mydlink ...................22 Protokolle ................62 Konfiguration ................23 Hilfe ..................63 Die Konfigurationsschnittstelle ........23 Technische Daten ...............64 D-Link DCS-2330L Benutzerhandbuch... -
Seite 4: Produktübersicht
Abschnitt 1: Produktübersicht Produktübersicht Packungsinhalt DCS-2330L HD Wireless Outdoor Cloud Camera Ethernet-Kabel (CAT5) Netzteil/Stromadapter (werkseitig angeschlossen) CD-ROM mit Benutzerhandbuch und Software Installationsanleitung Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler. Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil führt zu Schäden. -
Seite 5: Einführung
Abschnitt 1: Produktübersicht Einführung Herzlichen Glückwunsch zum Kauf Ihrer DCS-2330L HD Wireless Outdoor Cloud Camera. Die DCS-2330L ist eine vielseitige und einzigartige Lösung für kleine Büros oder zuhause. Anders als eine Standard-Webcam bildet die DCS-2330L ein komplettes System mit einem eingebauten Hauptprozessor und einem Webserver, das Videobilder mit hoher Qualität zu Sicherheits- und Überwachungszwecken in Außenbereichen überträgt. -
Seite 6: Funktionen Und Leistungsmerkmale
Die DCS-2330L stellt ein unabhängiges System mit einem eingebauten Hauptprozessor dar, die keine spezielle Hardware oder Software erforderlich macht. Die DCS-2330L unterstützt ActiveX für den Internet Explorer und den Java-Modus für andere Browser wie Firefox®, und Safari®. Unterstützt eine Vielzahl von Plattformen Unterstützt das TCP/IP-Netzwerkprotokoll, HTTP und andere verwandte Internetprotokolle. -
Seite 7: Hardware-Überblick
Nimmt Audio-Signale der Umgebung auf Passiv-Infrarot-Sensor zur Bewegungserkennung IR-LED Die Infrarot-LED dient zur Ausleuchtung des Sichtfeldes der Kamera bei Nacht WPS-Status-LED Zeigt den WPS-Verbindungsstatus der Kamera an Betriebsanzeige/Status-LED Zeigt den aktuellen Status der Kamera Antenne Drahtlose Außenantenne D-Link DCS-2330L Benutzerhandbuch... -
Seite 8: Rückseite: Extern
Gleichstrom) Drücken Sie diese Taste und dann die WPS-Taste 5 Sekunden lang auf Die WPS-Taste Ihrem Router, um automatisch eine drahtlose Verbindung einzurichten. Durch Festziehen oder Lösen des Anpassungsrings kann die Position der Anpassungsring Kamera justiert werden D-Link DCS-2330L Benutzerhandbuch... -
Seite 9: Rückseite: Intern
Verwenden Sie eine auseinandergezogene Büroklammer (oder einen ähnlich spitzen Gegenstand) und drücken und halten Sie den Rücksetzknopf (Reset) vertieften Knopf mindestens 10 Sekunden lang gedrückt, um die Kameraeinstellungen zurückzusetzen. Setzen Sie zum Speichern von aufgenommenen Bildern und Video eine SD-Speicherkarteneinschub MicroSD-Karte ein D-Link DCS-2330L Benutzerhandbuch... -
Seite 10: Deckenplatte Abnehmen
Schritt 3: Lösen Sie die zwei Schrauben mithilfe eines Kreuzschlitzschraubendrehers. Schritt 4: Nehmen Sie die Schutzabdeckung ab. Hinweis: Um sicherzustellen, dass die Kamera auch weiterhin wetterfest bleibt, ist zu gewährleisten, dass alle Gummidichtungen fest und sicher angebracht sind. D-Link DCS-2330L Benutzerhandbuch... -
Seite 11: Ethernet-Kabel Ersetzen
Folgen Sie den unter "Deckenplatte wieder anbringen" auf Seite 12 beschriebenen Schritten. Hinweis: Um Schäden an den wetterfesten Elementen der Kamera zu verhindern, sollte der Schutz und die Abdeckung des Kabels auf der Rückseite nicht abgenommen werden. Falls Sie ein längeres Ethernet-Kabel verwenden möchten, montieren Sie einen Kupplungsadapter. D-Link DCS-2330L Benutzerhandbuch... -
Seite 12: Deckenplatte Wieder Anbringen
Bringen Sie die zwei Schrauben an. Stellen Sie sicher, dass die Schrauben fest angezogen sind und fest sitzen. Schritt 3: Bringen Sie die Schraubenschutzabdeckungen wieder fest und sicher an. Hinweis: Um sicherzustellen, dass die Kamera auch weiterhin wetterfest bleibt, ist zu gewährleisten, dass alle Gummidichtungen fest und sicher angebracht sind. D-Link DCS-2330L Benutzerhandbuch... -
Seite 13: Bodenplatte Abnehmen
ähnlich spitzen Gegenstand) und drücken und halten Sie den Rücksetzknopf 10 Sekunden lang gedrückt. Auf diese Weise wird das Gerät auf seine werkseitigen Standardeinstellungen zurückgesetzt. Schritt 3: Folgen Sie den unter "Bodenplatte wieder anbringen" auf Seite 14 beschriebenen Schritten. D-Link DCS-2330L Benutzerhandbuch... -
Seite 14: Sd-Speicherkarte Installieren
Schrauben fest angezogen sind und fest sitzen. Schritt 3: Bringen Sie die Schraubenschutzabdeckungen wieder fest und sicher an. Hinweis: Um sicherzustellen, dass die Kamera auch weiterhin wetterfest bleibt, ist zu gewährleisten, dass alle Gummidichtungen fest und sicher angebracht sind. D-Link DCS-2330L Benutzerhandbuch... -
Seite 15: Optional: Funkverbindung Mithilfe Von Wps
Ihrem Router genau befindet, finden Sie die entsprechenden Informationen im Benutzerhandbuch Ihres Routers. Ihre DCS-2330L stellt automatisch eine drahtlose Verbindung zu Ihrem Router her. Bei Herstellung der Verbindung blinkt die Status-LED. Sobald der Verbindungsprozess abgeschlossen ist, leuchtet die Status-LED durchgehend. -
Seite 16: Installation
Ihre DCS-2330L automatisch und fügt die Kamera auch automatisch Ihrem mydlink-Konto hinzu. Nach der kurzen Zeit, die für diesen Vorgang nötig ist, können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihre DCS-2330L zugreifen, um sie zu verwalten und zu überwachen. -
Seite 17: Prüfen Sie Ihr Mydlink-Konto
(Neues Gerät gefunden) im linken unteren Fensterbereich. Klicken Sie auf die Benachrichtigung, um fortzufahren. Es wird eine Zusammenfassung und Bestätigung der automatisch konfigurierten Details angezeigt. Notieren Sie sich die Informationen und klicken Sie auf Yes (Ja), um die Kamera Ihrem Konto hinzuzufügen. DCS-2330L D-Link DCS-2330L Benutzerhandbuch... - Seite 18 Ihre Kamera ist nun eingerichtet und Sie können mit "mydlink" auf Seite 22 fortfahren, um mehr über die mydlink-Funktionen dieser Kamera zu erfahren, oder Sie können mit "Konfiguration" auf Seite 23 fortfahren, wenn Sie Informationen zur erweiterten Konfiguration Ihrer Kamera wünschen. D-Link DCS-2330L Benutzerhandbuch...
-
Seite 19: Assistent Zur Installation Der Kamera
Sie schrittweise durch den Installationsprozess, vom Anschließen Ihrer Hardware und Konfiguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto. Hinweis: Falls das Autorun-Programm nicht startet, wenn Sie die CD in das CD-ROM-Laufwerk Ihres PCs einlegen, öffnen Sie Ihr CD-ROM-Laufwerk unter 'Arbeitsplatz' und doppelklicken Sie auf die Datei autorun.exe. D-Link DCS-2330L Benutzerhandbuch... -
Seite 20: Mac-Benutzer
Anschließen Ihrer Hardware und Konfiguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto. Hinweis: Das mydlink-Portal erfordert Java™, um funktionsgerecht verwendet werden zu können. Weitere Informationen und Anleitungen finden Sie auf den mydlink-Seiten häufig gestellter Fragen (FAQ) unter https:// eu.mydlink.com/faq/mydlink D-Link DCS-2330L Benutzerhandbuch... -
Seite 21: Manuelle Hardware-Installation
Hinweis: Um die mydlink-Funktionen dieses Produkts zu verwenden, müssen Sie den Kameraeinrichtungsassistenten verwenden. Ethernet-Kabel anschließen Entfernen Sie die Gummidichtung auf der Rückseite der DCS-2330L und verwenden Sie das im Lieferumfang des Produkts enthaltene Ethernet-Kabel, um die DCS-2330L an Ihr Netzwerk anzuschließen. -
Seite 22: Mydlink
Abschnitt 2: Installation mydlink Nach Registrierung Ihrer DCS-2330L Kamera in einem mydlink-Konto mithilfe des Assistenten zur Installation der Kamera können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihre Kamera zugreifen. Sobald Sie sich in Ihrem mydlink-Konto angemeldet haben, wird ein Fenster, das dem folgenden ähnlich ist, angezeigt: DCS-2330L Nähere Informationen zur Verwendung der Kamera mit mydlink finden Sie im Bereich Support der mydlink-Website. -
Seite 23: Konfiguration
Nach erfolgreicher Durchführung der Anleitungen des Assistenten (Camera Installation Wizard) ist Ihre Kamera einsatzbereit. Mithilfe des integrierten Web-Konfigurationsprogramms haben Sie einfachen Zugriff auf Ihre DCS-2330L und können sie leicht konfigurieren. Geben Sie nach Abschluss des Assistenten die IP-Adresse Ihrer Kamera in einen Webbrowser ein, zum Beispiel in Mozilla Firefox. -
Seite 24: Live Video
Sichtfeldes hin und her. Stopp Stoppt die ePTZ-Bewegung der Kamera. Voreinstellungspfad Startet die Kamerabewegung am vordefinierten Pfad entlang ePTZ- Sie können einen Wert zwischen 0 und 64 wählen. 0 Geschwindigkeit: ist die langsamste und 64 die schnellste. D-Link DCS-2330L Benutzerhandbuch... - Seite 25 Benutzeroberfläche auswählen. Zur Position: Wenn Voreinstellungen konfiguriert wurden, können (Voreinstellungsliste) Sie in dieser Liste eine Voreinstellung auswählen, um sie anzuzeigen. Videoprofil 1 Videoclip aufnehmen Videoprofil 2 Speicherordner festlegen Videoprofil 3 Anhören/Audio Ein (von Mikrofon) stoppen Vollbildmodus Momentaufnahme machen D-Link DCS-2330L Benutzerhandbuch...
-
Seite 26: Setup
Netzwerkkamera zu konfigurieren, klicken Sie auf Motion Detection Setup Wizard (Setup-Assistent für die Bewegungserkennung). Wenn Sie Ihre Einstellungen ohne den Assistenten eingeben möchten, klicken Sie auf Manual Motion Detection Setup (Manuelle Einrichtung der Bewegungserkennung) und fahren Sie mit "Bewegungserkennung" auf Seite 43 fort. D-Link DCS-2330L Benutzerhandbuch... -
Seite 27: Setup-Assistent Für Die Internetverbindung
Setup-Assistent für die Internetverbindung Dieser Assistent führt Sie Schritt für Schritt durch den Konfigurationsprozess Ihrer neuen D-Link-Kamera und hilft Ihnen, eine Verbindung zum Internet herzustellen. Klicken Sie auf Next (Weiter), um fortzufahren. Hinweis: Wählen Sie DHCP, wenn Sie nicht sicher sind, welche Einstellungen Sie wählen sollen. - Seite 28 Kamera Ihre IP-Adresse automatisch aktualisiert, aktivieren Sie Enable DDNS (DDNS aktivieren) und geben Sie Ihre Host-Informationen ein. Klicken Sie auf Next (Weiter), um fortzufahren. Geben Sie einen Namen für Ihre Kamera ein und klicken Sie auf Next (Weiter), um fortzufahren. DCS-2330L D-Link DCS-2330L Benutzerhandbuch...
- Seite 29 Wenn Sie DHCP ausgewählt haben, wird eine Zusammenfassung Ihrer Einstellungen angezeigt, darunter auch die IP-Adresse Ihrer Kamera. Notieren Sie sich alle diese Informationen, da Sie sie für den Zugriff auf Ihre Kamera benötigen. DCS-2330L Klicken Sie auf Apply (Übernehmen), um Ihre Einstellungen zu speichern. D-Link DCS-2330L Benutzerhandbuch...
-
Seite 30: Setup-Assistent Für Die Bewegungserkennung
"Bewegungserkennung" auf Seite 43. Schritt 2 In diesem Schritt können Sie die Bewegungserkennung auf Grundlage eines benutzerdefinierten Zeitplans aktivieren. Geben Sie dazu die Tage und die Stunden an. Sie können auch angeben, dass Bewegungen immer aufgezeichnet werden. D-Link DCS-2330L Benutzerhandbuch... - Seite 31 Damit ist der Assistent zur Einrichtung der Bewegungserkennung beendet. Überprüfen Sie Ihre Einstellungen und klicken Sie auf Apply (Übernehmen), um sie zu speichern. Warten Sie einen Moment, bis die Kamera die Einstellungen gespeichert hat und dann einen Neustart durchführt. D-Link DCS-2330L Benutzerhandbuch...
-
Seite 32: Netzwerkeinrichtung
Primärer DNS: Der primäre Domänennamenserver (DNS) übersetzt Namen in IP-Adressen. Sekundärer DNS: Der sekundäre DNS dient als Reserve für den primären DNS. UPnP-Präsentation Wenn Sie diese Einstellung aktivieren, kann Ihre Kamera als UPnP-Gerät im Netzwerk konfiguriert werden. aktivieren: D-Link DCS-2330L Benutzerhandbuch... - Seite 33 Sicherheit im Netz, bietet die Netzwerkkamera zwei Sicherheitseinstellungen für das Streaming über das RTSP-Protokoll: 'disable' (deaktivieren) und 'digest' . Bei Wahl der Authentifizierungsoption 'Digest' werden persönliche Daten der Benutzer im MD5 Message Digest-Algorithmus verschlüsselt. Das bietet einen besseren Schutz gegenüber unbefugten Zugriffen. D-Link DCS-2330L Benutzerhandbuch...
- Seite 34 IP-Adresse sowie einen optionalen Router und einen optionalen primären DNS angeben. MULTICAST Die DCS-2330L ermöglicht es Ihnen, jede der verfügbaren Streams in Form eines Multicast über eine Gruppenadresse zu senden und den TTL-Wert für jeden Stream festzulegen. Geben Sie den Port und die TTL-Einstellungen ein, die Sie anstelle der Standardeinstellungen verwenden möchten.
-
Seite 35: Einrichtung Des Drahtlosen Netzes
AES-Verschlüsselung verwendet. Bei der Open- oder Shared-Authentifizierung sollte die WEP-Verschlüsselung festgelegt werden. Schlüssel: Wenn Sie die Authentifizierung WEP, WPA-PSK oder WPA2-PSK verwenden, geben Sie den Schlüssel (Key), auch als Kennwort bezeichnet, für Ihr drahtloses Netzwerk ein. D-Link DCS-2330L Benutzerhandbuch... -
Seite 36: Dynamischer Dns (Ddns)
Verbindung mit dem DDNS-Konto ein. Kennwort: Geben Sie das Kennwort für die Verbindung mit dem DDNS-Serverkonto ein. Zeitüberschreitung: Geben Sie die gewünschten Werte für die DNS- Zeitüberschreitung ein. Status: Hier wird der Verbindungsstatus angegeben, der automatisch vom System bestimmt wird. D-Link DCS-2330L Benutzerhandbuch... -
Seite 37: Bildeinrichtung
Interferenzen oder Verzerrungen zu vermeiden. Weißabgleich: Wählen Sie im Dropdown-Feld eine andere Einstellung für den Weißabgleich, um die Farben für verschiedene Umgebungen auszugleichen. Zur Auswahl stehen: Auto (Automatisch), Outdoor (Außenbereich), Indoor (Innenbereich), Fluorescent (Fluoreszierend) und Push Hold (Drücken/Halten). D-Link DCS-2330L Benutzerhandbuch... - Seite 38 Mit dieser Einstellung steuern Sie die Farbmenge, von Graustufen zu voll gesättigt. Bildschärfe: Geben Sie einen Wert von 0 bis 8 an, um die Bildschärfe festzulegen. Standard Klicken Sie auf diese Schaltfläche, um das Bild auf die wiederherstellen: werkseitigen Standardeinstellungen zurückzusetzen. D-Link DCS-2330L Benutzerhandbuch...
-
Seite 39: Audio Und Video
Verfügung. Max. Eine höhere Bildwiederholfrequenz führt zu einer Bildwiederholfrequenz: gleichmäßigeren Videobewegung, erfordert aber auch mehr Bandbreite. Bei einer niedrigen Bildwiederholfrequenz ist zwar weniger Bandbreite erforderlich, die Bewegungen sind dann jedoch weniger fließend. D-Link DCS-2330L Benutzerhandbuch... - Seite 40 Möglichkeit beibehalten soll. Eine höhere Qualitätseinstellung führt zu höheren Bitraten. Audio-Eingang Aus: Wenn Sie dieses Kontrollkästchen aktivieren, wird Eingangsaudio stummgeschaltet. Audio-Eingang Mit dieser Einstellung steuern Sie den Verstärkungsgrad, Verstärkungsgrad: der auf Eingangsaudio angewendet wird, um die Lautstärke zu erhöhen. D-Link DCS-2330L Benutzerhandbuch...
-
Seite 41: Voreinstellung
Voreinstellungen anzuzeigen. Wenn Sie eine Voreinstellung auswählen und dann auf die Schaltfläche GoTo (Richten auf) klicken, wechselt die Kameraansicht zu der jeweiligen Voreinstellung. Durch Klicken auf die Schaltfläche Remove (Entfernen) können Sie die derzeit ausgewählte Voreinstellung löschen. D-Link DCS-2330L Benutzerhandbuch... - Seite 42 Durch Klicken auf das Papierkorbsymbol wird die derzeit ausgewählte Voreinstellung aus der Sequenz entfernt. Wenn Sie die Verweildauer einer Voreinstellung ändern möchten, wählen Sie sie in der Liste aus, geben Sie die neue Verweildauer ein und klicken Sie dann auf die Schaltfläche Update (Aktualisieren). D-Link DCS-2330L Benutzerhandbuch...
-
Seite 43: Bewegungserkennung
Wenn Sie mit der rechten Maustaste auf das Kamerabild klicken, werden die folgenden Menüoptionen eingeblendet: Select All (Alle auswählen): Zeichnet einen Bewegungserkennungsbereich über den ganzen Bildschirm. Clear All (Alle löschen): Entfernt zuvor gezeichnete Bewegungserkennungsbereiche. Restore (Wiederherstellen): Stellt zuvor angegebene Bewegungserkennungsbereiche wieder her. D-Link DCS-2330L Benutzerhandbuch... -
Seite 44: Tonerkennung
Geben Sie die Lautstärke an, die der Ton überschreiten muss, um die Tonerkennungsfunktion auszulösen. Je höher die Zahl, umso empfindlicher reagiert die Kamera auf Töne. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre vorgenommenen Änderungen zu speichern. D-Link DCS-2330L Benutzerhandbuch... -
Seite 45: Uhrzeit Und Datum
NTP-Server abgerufen. NTP-Server: NTP (Network Time Protocol) synchronisiert die DCS-2330L mit einem Zeitserver im Internet. Wählen Sie den Server, der Ihrem Standort am nächsten ist. Datum und Zeit manuell Mit dieser Option können Sie Uhrzeit und Datum einstellen: manuell einstellen. -
Seite 46: Ereigniseinrichtung
Ereigniseinrichtung Eine typische Anwendung besteht darin, dass die DCS-2330L bei der Erkennung einer Bewegung Bilder an einen FTP-Server oder über E-Mail in Form von Benachrichtigungen sendet. Wie in der Abbildung unten gezeigt, kann ein Ereignis durch viele Quellen ausgelöst werden, wie z. B. - Seite 47 Sie die Felder nach Bedarf aktualisieren können. 2. Um das ausgewählte Element (Ereignis, Server oder Medien) aus dem Pulldown-Menü zu löschen, klicken Sie auf Delete (Löschen). 3. Um ein Element zu bearbeiten, klicken Sie auf den Namen des Elements. Ein Bearbeitungsfenster wird angezeigt. D-Link DCS-2330L Benutzerhandbuch...
-
Seite 48: Server Hinzufügen
E-Mail-Serverkonto ein. FTP: Geben Sie die Konfiguration für das vorgesehene FTP-Serverkonto ein. Netzwerkspeicher: Geben Sie ein Netzwerkspeichergerät an. Es wird lediglich ein Netzwerkspeichergerät unterstützt. SD-Karte: Hiermit legen Sie fest, dass die integrierte SD- Speicherkarte der Kamera verwendet wird. D-Link DCS-2330L Benutzerhandbuch... -
Seite 49: Medien Hinzufügen
Bilder sind Bilder, die nach der Momentaufnahme des Hauptereignisses aufgenommen werden. Sie können festlegen, dass bis zu 7 Nach-Ereignis-Bilder aufgenommen werden. Dateinamenpräfix: Das Präfix wird dem Dateinamen hinzugefügt. Datum- und Zeitsuffix Markieren Sie dieses Kästchen, um Zeitinformationen dem Dateinamen als Dateinamensuffix hinzuzufügen. hinzufügen: D-Link DCS-2330L Benutzerhandbuch... - Seite 50 Dies ist das Präfix, das dem Dateinamen der gespeicherten Videoclips hinzugefügt wird. Systemprotokoll: Wählen Sie diese Option aus, um den Medientyp auf Systemprotokolle einzustellen. Damit wird das Ereignis im Systemprotokoll der Kamera gespeichert, es werden aber keine Schnappschüsse oder Videos aufgenommen. D-Link DCS-2330L Benutzerhandbuch...
-
Seite 51: Ereignis Hinzufügen
Löst ein Ereignis aus, wenn der PIR-Sensor sogar in dunklen Umgebungen durch die sich von bewegenden Objekten ausgesandten Strahlen aktiviert wird. Tonerkennung: Löst ein Ereignis aus, wenn während der Überwachung ein Ton/Geräusch erkannt wird. Zeit: Wählen Sie Always (Immer) oder geben Sie ein Zeitintervall ein. D-Link DCS-2330L Benutzerhandbuch... -
Seite 52: Aufnahme Hinzufügen
Speicherplatz auf der Festplatte nicht ausreicht. Sie sollten vor dem Festlegen dieser Option sicherstellen, dass Ihre Festplatte über ausreichende Speicherkapazität verfügt. Vermeiden Sie es auch, andere Dateien im selben Ordner wie die Aufnahmedateien zu speichern. D-Link DCS-2330L Benutzerhandbuch... - Seite 53 Bei Wahl dieser Option werden Dateien auf der Aufnahme: Grundlage der von Ihnen angegebenen Dateigröße getrennt. Zeit jeder Aufnahme: Bei Wahl dieser Option werden Dateien auf der Grundlage der von Ihnen angegebenen maximalen Länge getrennt. Dateinamenpräfix: Das Präfix wird dem Dateinamen der Aufnahmedatei(en) hinzugefügt. D-Link DCS-2330L Benutzerhandbuch...
-
Seite 54: Sd-Karte
Bilddatei aus, die Sie anzeigen möchten. Aufgenommenes Video Wenn die Videodateien auf der SD-Karte gespeichert abspielen: sind, klicken Sie auf den Video-Ordner und wählen Sie die Videodatei aus, die Sie anzeigen möchten. Aktualisieren: Lädt die Datei- und Ordnerinformationen neu von der SD-Karte. D-Link DCS-2330L Benutzerhandbuch... -
Seite 55: Abschnitt 3: Konfiguration
Das IR-Licht ist immer aus. Ein: Das IR-Licht ist immer an. Sync: Das IR-Licht schaltet sich ein, wenn der ICR-Sensor eingeschaltet ist. Zeitplan: Das IR-Licht schaltet sich ein oder aus je nach dem von Ihnen unten angegebenen Zeitplan. D-Link DCS-2330L Benutzerhandbuch... -
Seite 56: Https
Hier wird der Status des Zertifikats angezeigt. Hinweis: Solange HTTPS aktiviert ist, kann das Zertifikat nicht entfernt werden. Um das Zertifikat zu entfernen, müssen Sie zunächst das Kontrollkästchen Enable HTTPS secure connection (Sichere HTTPS- Verbindung aktivieren) deaktivieren. D-Link DCS-2330L Benutzerhandbuch... -
Seite 57: Zugriffsliste
Abschnitt 3: Konfiguration Zugriffsliste Hier können Sie Zugriffsberechtigungen für Benutzer zur Anzeige Ihrer DCS-2330L einrichten. Liste zugelassener Die Liste der IP-Adressen, die zum Zugriff auf die Adressen: Kamera berechtigt sind. Start-IP-Adresse: Die Start-IP-Adresse der Geräte (wie z. B. ein Computer), die die Berechtigung haben, auf das Video der Kamera zuzugreifen. -
Seite 58: Verwaltung Und Wartung
Geben Sie einen Namen für die Kamera ein. Dieser wird bei Aktivierung auf der OSD angezeigt. Zeitanzeige: Wählen Sie diese Option aus, damit auf dem Videobildschirm Zeitstempel angezeigt werden. LED: Sie können festlegen, ob die LED an der Kamera leuchten soll oder nicht. D-Link DCS-2330L Benutzerhandbuch... -
Seite 59: System
Dadurch wird Ihre Kamera neu gestartet. Neustart zeitlich Wählen Sie diese Option, wenn Sie einen Zeitpunkt einplanen: für einen Neustart des Geräts festlegen möchten. Nachdem Sie Änderungen vorgenommen haben, klicken Sie auf die Schaltfläche Save (Speichern), um die Änderungen zu speichern. D-Link DCS-2330L Benutzerhandbuch... -
Seite 60: Firmware-Upgrade
Version feststellen. Um ein Upgrade der Firmware Ihrer DCS-2330L durchzuführen, laden Sie sich die aktuelle Firmware-Version von der D-Link Support-Seite herunter und speichern sie auf Ihrer Festplatte. Klicken Sie auf die Schaltfläche Browse (Durchsuchen), um die Datei auf Ihrer lokalen Festplatte zu suchen. -
Seite 61: Status
Abschnitt 3: Konfiguration Status Geräteinfo Diese Seite zeigt detaillierte Informationen zu Ihrem Gerät und der Netzwerkverbindung. D-Link DCS-2330L Benutzerhandbuch... -
Seite 62: Protokolle
Abschnitt 3: Konfiguration Protokolle Auf dieser Seite werden die Protokollinformationen der Kamera angezeigt. Sie können die Informationen herunterladen, indem Sie auf Download (Herunterladen) klicken. Durch Klicken auf Clear (Löschen) können Sie die gespeicherten Protokollinformationen löschen. D-Link DCS-2330L Benutzerhandbuch... -
Seite 63: Hilfe
Abschnitt 3: Konfiguration Hilfe Diese Seite zeigt nützliche Informationen zum Betrieb der Kamera. D-Link DCS-2330L Benutzerhandbuch... -
Seite 64: Technische Daten
PPPoE TCP/IP UPnP-Portweiterleitung RTP / RTSP / RTCP ICMP IP-Filterung DHCP-Client NTP Client (D-Link) DNS Client Multicast DDNS Client (D-Link) IGMP SMTP Client ONVIF-kompatibel FTP Client ƒ Administrator- und Benutzergruppen-Schutz Sicherheit ƒ HTTP- und RTSP-Authentifizierung ƒ Kennwortauthentifizierung D-Link DCS-2330L Benutzerhandbuch... - Seite 65 4,8 Watt Temperatur Betriebstemperatur: -25° bis 45° C Lagerung: -20° bis 70° C Luftfeuchtigkeit Betriebstemperatur: 20% bis 80%, nicht kondensierend Lagerung: 5 % bis 95 %, nicht kondensierend Zertifizierungen ƒ CE ƒ C-Tick ƒ FCC ƒ IC D-Link DCS-2330L Benutzerhandbuch...
- Seite 66 Anhang A: Technische Daten lc-8464(DCS-2330L) Abmessungen • 45.7 D-Link DCS-2330L Benutzerhandbuch...
