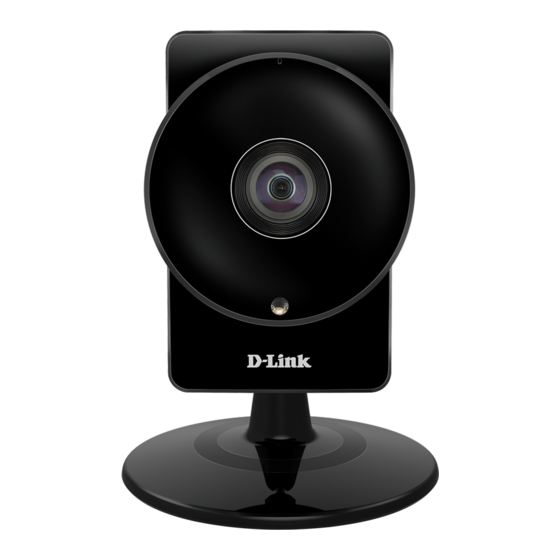

Inhaltszusammenfassung für D-Link DCS-960L
- Seite 1 Version 1.00 | 04/11/2015 Benutzerhandbuch HD 180° Panoramic Camera DCS-960L...
-
Seite 2: Überarbeitung Des Handbuchs
Überarbeitung A1 mit Firmware-Version 1.00 Marken D-Link und das D-Link Logo sind Marken oder eingetragene Marken der D-Link Corporation oder ihrer Tochtergesellschaften in den Vereinigten Staaten von Amerika und/oder in anderen Ländern. Alle anderen in diesem Handbuch erwähnten Unternehmens- oder Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Unternehmen. -
Seite 3: Inhaltsverzeichnis
Live Video ......................18 Systemprotokoll ...................49 Setup ........................20 Ereignisprotokoll ..................50 Wizard (Einrichtungsassistent) ............20 Einrichtungsassistent für die Internetverbindung ...21 Fehlerbehebung ................51 Einrichtungsassistent für die Bewegungserkennung ..24 Technische Daten ................52 Netzwerk ....................27 Einrichtung des drahtlosen Netzes..........29 Dynamischer DNS (DDNS) ...............30 D-Link DCS-960L Benutzerhandbuch... -
Seite 4: Produktübersicht
1,5 A Stromstärke liefert. Systemanforderungen • 802.11ac/n/g/a Router (es wird ein D-Link Cloud Router empfohlen) • Eine auf Breitband basierende Internetverbindung • iPhone, iPad, Android oder Windows Smartphone oder Tablet - Sie finden Informationen zur Kompatibilität Ihres Geräts auf der entsprechenden App Store-Seite für das Mobilgerät. -
Seite 5: Einführung
Funktionen und Leistungsmerkmale 180° Weitwinkelobjektiv Die DCS-960L erfasst mit ihrem 180° Weitwinkelobjektiv den gesamten Raum und macht es so unnötig, mehrere Kameras zur Erfassung aller Bereiche eines einzigen Raums installieren zu müssen. Integrierte Entzerrungstechnologie korrigiert das Bild automatisch für Sie. -
Seite 6: Hardware-Überblick
Abschnitt 1 - Produktübersicht Hardware-Überblick Ansicht von vorn Mikrofon IR LEDs (hinter der Kameraobjektiv Abdeckung) Lichtsensor D-Link DCS-960L Benutzerhandbuch... -
Seite 7: Rückansicht
Abschnitt 1 - Produktübersicht Rückansicht Seitenansicht microSD-Steckplatz WPS/Status-LED MicroUSB WPS-Taste Port (für die Stromzufuhr) Rücksetztaste (Reset) Kamerafuß D-Link DCS-960L Benutzerhandbuch... -
Seite 8: Installation
Lite Mobile App: Sie können die mydlink Lite App nutzen, um Sie durch die Einrichtung und Erstkonfiguration Ihrer Kamera zu führen. Siehe Einrichten der Mobile App auf Seite 10. Zero Configuration Einrichtung: Wenn Sie einen mydlink-fähigen Router (Cloud-Router von D-Link) haben, ist dies die einfachste Möglichkeit zum Einrichten Ihrer Kamera. Siehe Zero Configuration Einrichtung auf Seite 11. -
Seite 9: Anmerkungen Zur Drahtlosen Installation
Verbindung in ihrer Qualität dramatisch beeinträchtigt oder sogar ganz unbrauchbar werden. Stellen Sie sicher, dass sich Ihre 2,4 GHz-Telefonstation so weit wie möglich von Ihren drahtlosen Geräten entfernt befindet. Die Basisanlage sendet auch dann ein Signal, wenn das Telefon nicht in Gebrauch ist. D-Link DCS-960L Benutzerhandbuch... -
Seite 10: Einrichten Der Mobile App
Wenn Sie aufgefordert werden, einen QR-Code zu scannen, verwenden Sie den Code auf der mitgelieferten Installationskarte oder den auf dem Aufkleber auf Ihrem Gerät. Ihre DCS-960L kann nun verwendet werden. Suchen Sie in regelmäßigen Abständen auf der Website mydlink.com nach Firmware-Aktualisierungen, um anhand neuer Firmware Ihr Produkt sicher und, was seine Funktionen betrifft, auf dem neuesten Stand zu halten. -
Seite 11: Zero Configuration Einrichtung
Einrichtungsvorgangs erfolgt automatisch. Verbinden Sie Ihre Kamera mit Ihrem mydlink-aktivierten Cloud-Router und die Zero Configuration Einrichtung konfiguriert Ihre DCS-960L automatisch und fügt die Kamera Ihrem mydlink-Konto hinzu. Nach der kurzen Zeit, die für diesen Vorgang nötig ist, können Sie aus der Ferne (remote) über die Website (http://www.mydlink.com) auf Ihre DCS-960L zugreifen, um sie zu verwalten und zu überwachen. -
Seite 12: Prüfen Sie Ihr Mydlink-Konto
New device Found! (Neues Gerät gefunden) im linken unteren Fensterbereich. Klicken Sie auf die Benachrichtigung, um fortzufahren. DCS-960L Es wird eine Zusammenfassung und Bestätigung der automatisch konfigurierten Details angezeigt. Notieren Sie sich die Informationen und klicken Sie auf Yes (Ja), um die Kamera Ihrem Konto hinzuzufügen. DCS-960L D-Link DCS-960L Benutzerhandbuch... - Seite 13 Konfiguration Ihrer Kamera wünschen. Hinweis: Sollten Sie einen weißen Schleier bei Verwendung des Nachtsichtmodus sehen, wird möglicherweise die Nachtsicht-Leuchte auf der Kamera von einer Oberfläche in der Nähe reflektiert. Versuchen Sie, die Kamera neu aufzustellen und auszurichten. D-Link DCS-960L Benutzerhandbuch...
-
Seite 14: Montage Der Kamera
Löcher 2,5 cm tief mit einem 6 mm Bohreinsatz zu bohren, wo Sie die Markierungen vorgenommen haben. Besteht die Wand aus Beton, bohren Sie zunächst die Löcher, setzen Sie dann die Kunstoffdübel und anschließend die Schrauben ein. D-Link DCS-960L Benutzerhandbuch... - Seite 15 Ziehen Sie die Schraubenköpfe nicht zu stark an, sonst besteht die Gefahr, dass die Halterung bricht. Schritt 5 Setzen Sie die Kamera auf die Bodenplatte und drehen Sie sie im Uhrzeigersinn, bis sie einrastet und festsitzt. Schritt 6 Richten Sie den Winkel der Kamera Ihren Wünschen entsprechend aus. D-Link DCS-960L Benutzerhandbuch...
-
Seite 16: Mydlink
Sobald Sie sich in Ihrem mydlink-Konto angemeldet haben, wird ein Fenster, das dem folgenden ähnlich ist, angezeigt: Nähere Informationen zur Verwendung der Kamera mit mydlink finden Sie im Bereich Support der mydlink-Website. Sie können außerdem im Bereich Benutzerhandbuch nach Ihrem Produkt suchen. Dort finden Sie die neueste Bedienungsanleitung für die mydlink-Funktionen der Kamera. D-Link DCS-960L Benutzerhandbuch... -
Seite 17: Konfiguration
Nach der Installation und dem Einrichten Ihrer Kamera mithilfe der mydlink Lite App können Sie Ihre Kamera verwenden. Mithilfe des integrierten Web-Konfigurationsprogramms haben Sie einfachen Zugriff auf Ihre DCS-960L und können sie leicht konfigurieren. Um sich in Ihrem Konto anzumelden, verwenden Sie einen Webbrowser auf Ihrem PC und rufen Sie die Website www.mydlink.com auf. -
Seite 18: Live Video
Kamera mithilfe des Steuerungsbedienfeldes in bestimmte Richtungen bewegen. ePTZ Speed (ePTZ- Sie können einen Wert zwischen 1 und 10 wählen. 0 ist die langsamste und 10 Geschwindigkeit): die schnellste. Language Über dieses Menü können Sie die Sprache der Benutzeroberfläche auswählen. (Sprache): D-Link DCS-960L Benutzerhandbuch... - Seite 19 IR-Option aktivieren). Näheres unter Tag-/Nachtmodus in Audio und Video auf Seite 32.) GoTo (Preset List) (Zur Wurden voreingestellte Positionen festgelegt, können Sie sie hier auswählen, Voreinstellungsliste): um die Kamera auf die gewählte Position zu bewegen. D-Link DCS-960L Benutzerhandbuch...
-
Seite 20: Setup
Einrichtungsassistent für die Bewegungserkennung auf Seite Bewegungserkennung): Manual Motion Wenn Sie jedoch vorziehen, die Bewegungserkennungsfunktionen Detection Setup der Kamera manuell einzurichten, finden Sie die entsprechenden (Manuelle erforderlichen Informationen dazu unter Bewegungserkennung auf Einrichtung der Seite 35. Bewegungserkennung): D-Link DCS-960L Benutzerhandbuch... -
Seite 21: Einrichtungsassistent Für Die Internetverbindung
Einrichtungsassistent für die Internetverbindung Dieser Assistent führt Sie Schritt für Schritt durch den Konfigurationsprozess Ihrer neuen D-Link-Kamera und hilft Ihnen, eine Verbindung der Kamera zum Internet herzustellen. Klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie aus, wie die Verbindung zum Internet hergestellt werden soll. - Seite 22 Klicken Sie auf Next (Weiter), um fortzufahren. Geben Sie einen Namen für Ihre Kamera ein. Klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie die Zeitzone Ihrer Kamera, damit geplante Ereignisse zur richtigen Zeit ausgelöst werden. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DCS-960L Benutzerhandbuch...
- Seite 23 Zur Bestätigung wird eine Zusammenfassung der von Ihnen ausgewählten Optionen angezeigt. Wenn Sie keine Änderungen an der ausgewählten Konfiguration vornehmen möchten, klicken Sie auf Apply (Übernehmen). Klicken Sie sonst auf Back (Zurück) und nehmen Sie die gewünschten Änderungen vor. D-Link DCS-960L Benutzerhandbuch...
-
Seite 24: Einrichtungsassistent Für Die Bewegungserkennung
Abschnitt 3 - Konfiguration Einrichtungsassistent für die Bewegungserkennung Dieser Assistent führt Sie Schritt für Schritt durch den Konfigurationsprozess der Bewegungserkennungsfunktion Ihrer neuen Kamera von D-Link. Klicken Sie auf Next (Weiter), um fortzufahren. Ein Aktivieren der Video Motion-Funktion ermöglicht Ihrer Kamera die Verwendung der Bewegungserkennungsfunktion. - Seite 25 Videoclip aufgenommen werden sollen. Target (Ziel): Wählen Sie aus, wohin Sie den Videoclip senden möchten. Sie können die Aufnahmen auf einen FTP-Server hochladen oder an eine E-Mail-Adresse senden. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DCS-960L Benutzerhandbuch...
- Seite 26 Zur Bestätigung wird eine Zusammenfassung der von Ihnen ausgewählten Optionen angezeigt. Wenn Sie keine Änderungen an der ausgewählten Konfiguration vornehmen möchten, klicken Sie auf Apply (Übernehmen). Klicken Sie sonst auf Back (Zurück) und nehmen Sie die gewünschten Änderungen vor. D-Link DCS-960L Benutzerhandbuch...
-
Seite 27: Netzwerk
Domänennamenserver ein. Er wird als Backup des primären DNS verwendet. PPPoE Settings Wenn Sie eine PPPoE-Verbindung verwenden, aktivieren Sie sie und geben Sie (PPPoE- die Benutzerkennung (den Benutzernamen) und das Kennwort für Ihr PPPoE- Einstellungen): Konto ein. Sie können diese Informationen von Ihrem Internetdienstanbieter bekommen. D-Link DCS-960L Benutzerhandbuch... - Seite 28 Wenn Sie das Bonjour-Kästchen markieren, ist die Kamera im Netzwerk für Apple-Geräte erkennbar und sichtbar. Geben Sie den Namen ein, den Sie zur Identifizierung Ihrer Kamera im Netzwerk verwenden möchten. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre vorgenommenen Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch...
-
Seite 29: Einrichtung Des Drahtlosen Netzes
Wenn Sie WPA-PSK / WPA2-PSK gewählt haben, wird TKIP / AES als der (Verschlüsselungstyp): Verschlüsselungstyp verwendet. Key (Schlüssel): Geben Sie den Schlüssel (das Kennwort) für Ihr drahtloses Netz ein. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 30: Dynamischer Dns (Ddns)
Sie können festlegen, wie oft die Kamera den DDNS-Server über ihre aktuelle (Zeitüberschreitung): globale IP-Adresse benachrichtigen soll, indem Sie eine ganze Zahl in Stunden eingeben. Status: Dies zeigt den Status Ihrer DDNS-Aktualisierungen. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 31: Bildeinrichtung
Markieren Sie dieses Kästchen, um das Videobild umzudrehen. Wenn die Kamera umdrehen): auf dem Kopf stehend montiert wird, sollten sowohl Flip (Bild umdrehen) als auch Mirror (Spiegeln) markiert sein. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 32: Audio Und Video
Markieren Sie dieses Kästchen, um das Mikrofon der Kamera zu aktivieren. (Mikrofon aktivieren): Volume (Lautstärke): Mithilfe dieses Dropdown-Feldes können Sie die Lautstärke der Audiosignale der Kamera ändern. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre vorgenommenen Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 33: Voreinstellung
Kameraansicht zu der jeweiligen Voreinstellung. Durch Klicken auf die Schaltfläche Remove (Entfernen) können Sie die derzeit ausgewählte Voreinstellung löschen. Preset Sequence In diesem Abschnitt können Sie eine Voreinstellungssequenz erstellen, mit (Voreinstellungssequenz): der die Kameraansicht automatisch zwischen mehreren voreingestellten Ansichten gewechselt wird. D-Link DCS-960L Benutzerhandbuch... - Seite 34 Voreinstellung aus der Sequenz entfernt. Dwell Time Wenn Sie die Verweildauer einer Voreinstellung ändern möchten, wählen (Verweildauer): Sie sie in der Liste aus, geben Sie die neue Verweildauer ein und klicken Sie dann auf die Schaltfläche Update (Aktualisieren). D-Link DCS-960L Benutzerhandbuch...
-
Seite 35: Bewegungserkennung
Wählen Sie Erase Motion Area (Bewegungsbereich entfernen), um einen ausgewählten Bereich zu entfernen und die Überwachung des betreffenden Bildbereichs zu stoppen. Clear (Inhalt löschen): Entfernt alle Bewegungserfassungsbereiche aus dem Bild. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre vorgenommenen Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 36: Tonerkennung
Markieren Sie dieses Kästchen, um die Tonerkennungsfunktion Ihrer Kamera zu Detection aktivieren. (Tonerkennung aktivieren): Detection Level Geben Sie die Lautstärke an, die der Ton überschreiten muss, um die (Erkennungsstufe): Tonerkennungsfunktion auszulösen. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre vorgenommenen Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 37: E-Mail
Schritt 8 - Klicken Sie auf „Test“, um eine Test-E-Mail zu senden. Hinweis: Sie können auch STARTTLS verwenden. Die SMTP-Server-Portnummer ist dann 587. Wenn Sie einen Yahoo SMTP-Server verwenden möchten, unterscheidet sich die SMTP-Serveradresse für jede registrierte Region und nur SMTP-Port 465 wird für SSL-TLS unterstützt. D-Link DCS-960L Benutzerhandbuch... -
Seite 38: Ftp
(Passiv-Modus): wenn sich Ihre Kamera hinter einem von einer Firewall geschützten Router befindet. Test FTP Server: Wenn Sie auf Test klicken, wird eine JPEG-Test-Momentaufnahme an den oben angegebenen FTP-Server gesendet, um sicherzustellen, dass Ihre Einstellungen richtig sind. D-Link DCS-960L Benutzerhandbuch... -
Seite 39: Momentaufnahme
Target (Ziel): Wählen Sie aus, wohin Sie die Momentaufnahme senden möchten. Sie können die Aufnahmen auf einen FTP-Server hochladen oder an eine E-Mail-Adresse senden. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre vorgenommenen Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 40: Videoclip
Target (Ziel): Wählen Sie aus, wohin Sie den Videoclip senden möchten. Sie können die Aufnahmen auf einen FTP-Server hochladen oder an eine E-Mail-Adresse senden. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre vorgenommenen Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 41: Sd-Aufnahme
Cyclic (Zyklisch) markiert, werden ältere Dateien gelöscht, um für neuere Platz zu schaffen. Bleibt die Option unmarkiert, stoppt die Kamera mit der Aufnahme und Erstellung von Dateien, wenn die microSD-Karte voll ist. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre vorgenommenen Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 42: Sd-Management
Folders den Dateien oder Ordnern, die Sie löschen möchten, und klicken Sie dann auf (Dateien und die Schaltfläche Delete (Löschen). Ordner löschen): Format SD Klicken Sie auf dieses Symbol, um die microSD-Karte zu formatieren. Card (SD-Karte formatieren): D-Link DCS-960L Benutzerhandbuch... -
Seite 43: Uhrzeit Und Datum
Copy Your Computer’s Time Settings (Zeiteinstellungen Ihres Computers Zeit manuell kopieren) klicken, um das Datum und die Uhrzeit des von Ihnen verwendeten einstellen): Computers automatisch zu kopieren. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre vorgenommenen Änderungen zu speichern. D-Link DCS-960L Benutzerhandbuch... -
Seite 44: Tag/Nachtmodus
Always Night Die Kamera verwendet immer den Nachtmodus. Mode (Immer Nacht-Modus): Day Mode Die Kamera verwendet den Tagmodus zu den von Ihnen angegebenen Zeiten Schedule (Tag- und schaltet außerhalb dieser Zeiten in den Nachtmodus um. Modus Zeitplan): D-Link DCS-960L Benutzerhandbuch... -
Seite 45: Wartung
Kennwort ein, geben Sie das Kennwort nochmals ein und klicken Sie dann auf Add (Hinzufügen). Es können bis zu 8 Benutzerkonten erstellt werden. User List Zeigt die Kontonamen der autorisierten Benutzer an. Sie können jedes Konto (Benutzerliste): durch Klicken auf das Ändern- oder Löschen-Symbol ändern oder löschen. D-Link DCS-960L Benutzerhandbuch... -
Seite 46: System
Klicken Sie auf Reboot the Device (Gerät neu starten), um das Gerät neu zu (Gerät neu starten): starten. Schedule Reboot Sie können die Kamera auch einem Zeitplan entsprechend neu starten. Wählen (Neustart zeitlich Sie die Tage und die Uhrzeit, an denen die Kamera automatisch neu gestartet einplanen): werden soll. D-Link DCS-960L Benutzerhandbuch... -
Seite 47: Firmware Upgrade
D-Link Support-Seite können Sie überprüfen, welche die aktuellen Firmware-Versionen sind. Um ein Upgrade Ihrer Firmware durchzuführen, laden Sie sich die aktuelle Firmware-Version von der D-Link Support-Seite herunter und speichern Sie sie auf Ihrer lokalen Festplatte. Suchen Sie die Datei auf Ihrer lokalen Festplatte, indem Sie Browse... (Durchsuchen) verwenden. -
Seite 48: Status
Abschnitt 3 - Konfiguration Status Geräteinfo In diesem Abschnitt werden Informationen zu Ihrer Kamera und ihrem aktuellen Netzwerk und dem Status der drahtlosen Verbindung angezeigt. D-Link DCS-960L Benutzerhandbuch... -
Seite 49: Systemprotokoll
Abschnitt 3 - Konfiguration Systemprotokoll Im Systemprotokoll werden die vorgefallenen Ereignisse im Netzwerk erfasst. D-Link DCS-960L Benutzerhandbuch... -
Seite 50: Ereignisprotokoll
Abschnitt 3 - Konfiguration Ereignisprotokoll Im Ereignisprotokoll werden die vorgefallenen Kameraereignisse erfasst. D-Link DCS-960L Benutzerhandbuch... -
Seite 51: Fehlerbehebung
• Ihre Kamera im gleichen Netzwerk ist wie Ihr mobiles Gerät • sowohl Ihr mobiles Gerät als auch die Kamera eine funktionierende Internetverbindung aufweisen Sollte Ihre Kamera dann immer noch nicht ordnungsgemäß funktionieren, prüfen Sie Ihren Router und vergewissern Sie sich, dass er die neueste Firmware verwendet. D-Link DCS-960L Benutzerhandbuch... -
Seite 52: Technische Daten
Netzeinstellungen Netzwerkprotokolle • IPV4, ARP, TCP, UDP, ICMP • HTTP Server • DHCP Client • PPPoE • NTP Client (D-Link) • RTP, RTSP, RTCP • DNS Client • UPnP Portweiterleitung • DDNS Client (D-Link) • HTTPS für die Konfiguration • SMTP Client •... -
Seite 53: Allgemein
Die maximale drahtlose Signalrate leitet sich aus den Spezifikationen des Standards IEEE 802.11ac ab. Der tatsächliche Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich Datenverkehr im Netz, Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead senken die tatsächliche Datendurchsatzrate. Umgebungsspezifische Faktoren haben eine negative Auswirkung auf Reichweiten drahtloser Signalraten. Die Kamera ist mit microSD/SDHC/SDXC-Karten bis zu v3.01 kompatibel. Die Kamera ist nicht mit v4.x-Karten kompatibel. D-Link DCS-960L Benutzerhandbuch...
