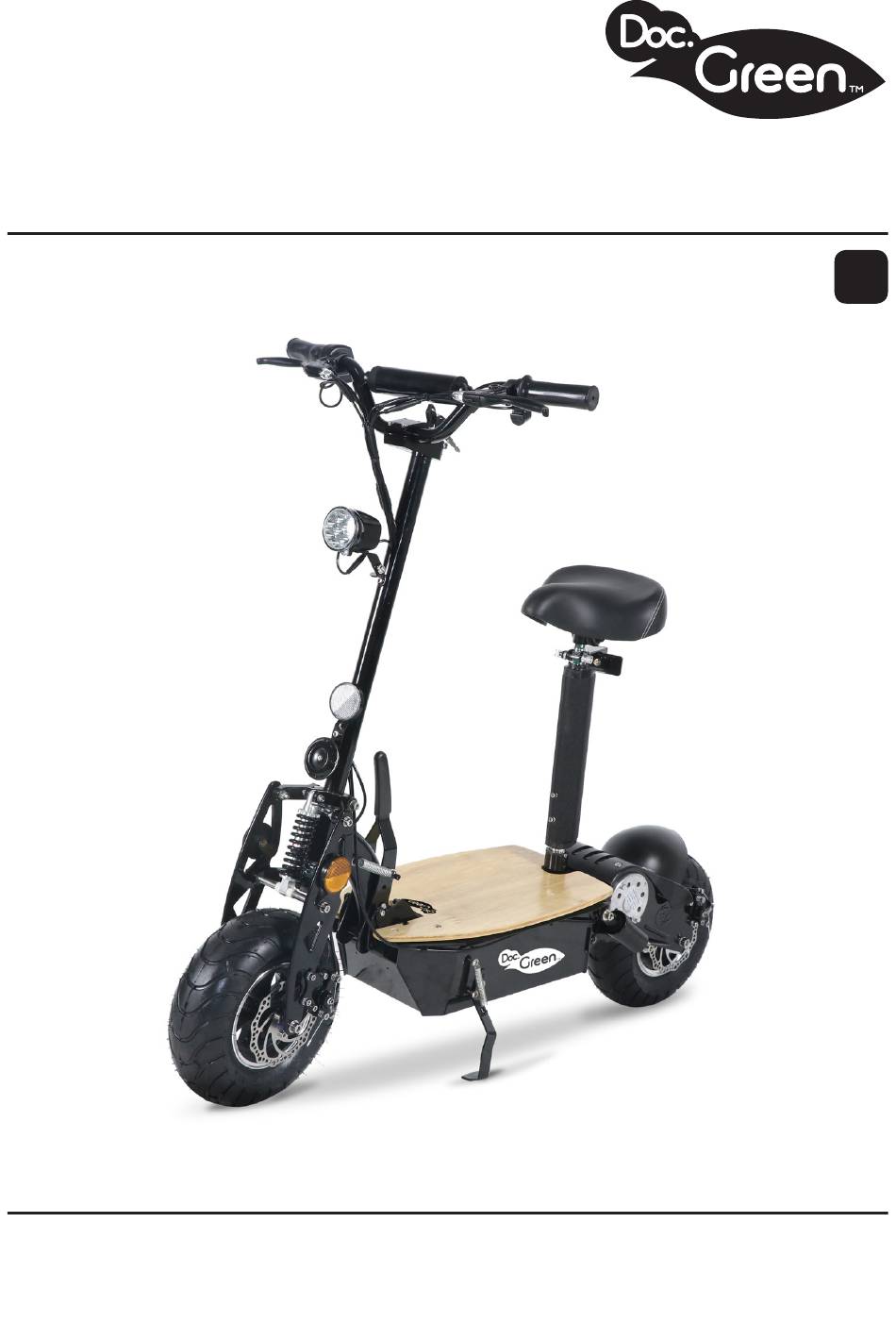

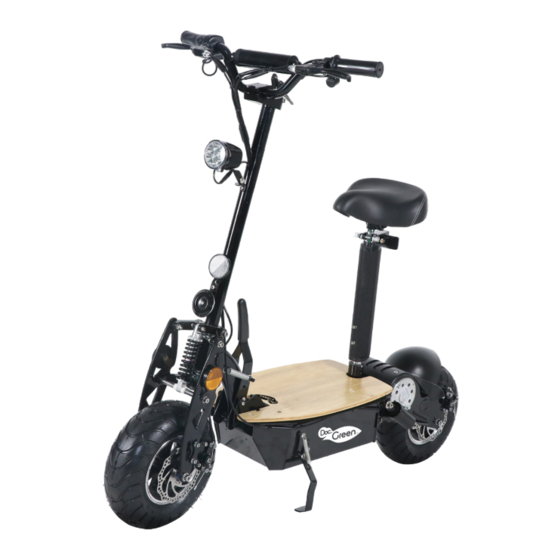

- Seite 1 E-Scooter e-Flow 500 Bedienungsanleitung ORIGINAL BEDIENUNGSANLEITUNG Artikel / IT Nummer: 142192 Ausgabe: 04/2019 Revision: Version 01...
- Seite 2 Inhalt Technische Daten Einleitung Zeichenerklärung Bestimmungsgemäße Verwendung Verpackungsinhalt Wichtige Sicherheitshinweise Teilebeschreibung Vorbereitung Akkuhandhabung Inbetriebnahme Aufbewahrung, Wartung und Reinigung Garantie Hinweise zur Entsorgung Konformitätserklärung / Zertifikate Notizen Technische Daten Motor: 500 Watt Elektromotor, 36 V Akku: 36 V / 12 Ah Ladezeit: ca.
-
Seite 3: Einleitung
Dritte weiter. Der Hersteller behält sich Änderungen des Produktes vor. Die Bedienungsanleitung und Abbildungen darin können je nach Modell abweichen. Wir wünschen viel Freude mit dem E-Scooter e-Flow 500! Zeichenerklärung WARNUNG! Enthält wichtige Informationen, um Verletzungen zu vermeiden. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der E-Scooter e-Flow 500 ist ein für eine Person konzipiertes Fahrzeug (Funfahrzeug) zur Personenbeförderung. Der E-Scooter ist ausschließlich für den Privatgebrauch und nicht für den gewerblichen Betrieb geeignet. Verwenden Sie den E-Klappscooter nur wie in dieser Bedie- nungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß... -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise WARNUNG! • Bitte halten Sie sich strikt an die in der Anleitung ange- führten Sicherheitsbestimmungen. Der Produzent oder Inverkehrbringer kann nicht verantwortlich gemacht werden für jegliche Art von Vermögens-, Personen- oder Sachschä- den, Unfälle und Rechtsstreitigkeiten, die durch die Ver- letzung der Sicherheitsbestimmungen verursacht worden sind. - Seite 6 Wichtige Sicherheitshinweise WARNUNG! • Bitte lesen Sie sich die Anweisungen in dieser Bedienungs- anleitung genau durch, dies soll dazu beitragen, eventuelle Risiken zu minimieren. Bitte beachten Sie, dass auch wenn Sie die Anweisungen dieses Handbuches vollständig befolgen, ein gewisses Restrisiko bei der Benutzung des E-Scooters besteht.
- Seite 7 Wichtige Sicherheitshinweise WARNUNG! • Der E-Scooter ist ein für eine Person konzipiertes Fahrzeug (Funfahrzeug) zur Personenbeförderung. • Laut StVO (gültig nur in Österreich) hat sich jeder Teil- nehmer des öffentlichen Straßenverkehrs so zu verhalten, dass kein anderer Verkehrsteilnehmer gefährdet, geschä- digt, belästigt bzw.
-
Seite 8: Teilebeschreibung
Teilebeschreibung Gasdrehgriff Faltmechanismus Vorder-/ Hinterradbremse Seitenständer Ladestandanzeige Motor Lichtschalter Hinterrad Hupe Rücklicht Zündschlüssel Sattelstütze Frontscheinwerfer Klemme mit Reflektor Vorderrad Sattel... -
Seite 9: Vorbereitung
Vorbereitung HINWEIS! • Der E-Scooter ist bereits ab Werk vormontiert und schon nach wenigen Handgriffen betriebsbereit. • Nehmen Sie den E-Scooter vorsichtig aus der Verpackung. WARNUNG! • Vor dem ersten Gebrauch müssen alle Verpackungsreste entfernt werden. • Stellen Sie vor der Montage sicher, dass genügend Platz für den Aufbau vorhanden ist. - Seite 10 Vorbereitung Zum Aufklappen des E-Scooters drücken Sie mit einer Hand von oben auf den FALTGRIFF, während Sie mit der anderen Hand die Lenksäule hochziehen (Abb.1). Ziehen Sie die Lenksäule voll- ständig in die aufrechte Position, bis der Faltmechanismus spür- bar einrastet (Abb. 2). Montieren Sie die Klemme oben an der Lenksäule.
- Seite 11 Vorbereitung Das Deck ist hinten mit Klett- verschlüssen gesichert. Klappen Sie das Deck vorsich- tig von hinten nach vorne auf (Abb. 5). Setzen Sie die mitgelieferte 30A- Sicherung in den Sicherungs- schalter ein (Abb. 6) und schlie- ßen dann das Deck wieder. Setzen Sie die Sattelstütze in die Sattelstützenaufnahme (Abb 7).
-
Seite 12: Akkuhandhabung
Akkuhandhabung Den Akku laden: 1. Vergewissern Sie sich, dass der Ladeanschluss und das Ladege- rät trocken sind. 2. Stellen Sie sicher, dass der E-Scooter ausgeschaltet ist. 3. Öffnen Sie die Abdeckung der La- debuchse (auf der rechten Seite des E-Scooter-Rahmens unter dem Deck (Abb 1.). - Seite 13 Akkuhandhabung Wichtige Informationen zur Akkuhandhabung! • Der E-Scooter darf nur mit dem mitgelieferten Ladegerät ge- laden werden. Achten Sie auf die korrekte Spannungsver- sorgung (~230 V / 50-60 Hz). • Bei Beschädigungen an Ladegerät oder Netzanschlusskabel darf das Ladegerät nicht verwendet werden. Wenden Sie sich bitte an den Kundendienst.
- Seite 14 Akkuhandhabung WARNUNG! Korrekter Umgang mit dem Akku: • Den Akku niemals aus dem E-Scooter entnehmen. • Laden Sie den Akku alle 2 Monate mindestens 1 Stunde, auch wenn der E-Scooter nicht in Verwendung war, sonst verliert er an Kapazität. • Regelmäßiges Laden bewahrt den Akku vor Tiefentladung.
- Seite 15 Inbetriebnahme Vor dem Start Tragen Sie zu Ihrer eigenen Sicherheit einen Schutzhelm und Protektoren. • Tragen Sie bei der Fahrt bequeme Freizeit- oder Sportbe- kleidung und Schuhe mit flachen Absätzen. • Sorgen Sie vor der ersten Fahrt für großzügige Platzverhält- nisse und achten Sie darauf, dass keine Hindernisse im Weg sind.
- Seite 16 Inbetriebnahme Erste Schritte • Zum Beschleunigen benutzen Sie den Gasdrehgriff. • Benutzen Sie zum Bremsen: a. die Hinterradbremse b. die Vorderradbremse Gasdrehgriff Vorderradbremse Hinterradbremse Nach der Fahrt • Schalten Sie den E-Scooter aus: Drehen Sie den Zünd- schlüssel vorsichtig bis zum Anschlag gegen den Uhrzeiger- sinn.
-
Seite 17: Aufbewahrung, Wartung Und Reinigung
Aufbewahrung, Wartung und Reinigung • Bitte überprüfen Sie vor jeder Fahrt, ob alle Schrauben, Bolzen bzw. selbstsichernde Befestigungselemente sowie Schnellspanner angezogen sind und der Faltgriff der Lenk- säule gut eingerastet ist. • Achten Sie auf den richtigen Reifendruck (siehe Seite 9). •... - Seite 18 Aufbewahrung, Wartung und Reinigung • Bewahren Sie Ihren E-Scooter an einem gut belüfteten, trockenen und kühlen Ort auf. • Ein gepflegter Akku kann auch nach vielen Kilometern noch gute Leistung bringen. Laden Sie den Akku nach jeder Fahrt auf und vermeiden Sie es, den Akku „leer“ zu fahren. •...
- Seite 19 Aufbewahrung, Wartung und Reinigung Bremssättel justieren: • Überprüfen Sie regelmäßig, ob die Bremssättel der beiden Scheibenbremsen gut justiert sind. • Für die Justierung der Bremssättel benötigen Sie den Innensechskantschlüssel und ein Gummiband: 1. Lockern Sie die Schraube der Bremssattelbefestigung leicht, bis sich der Bremssattel bewegen lässt. 2.
- Seite 20 Aufbewahrung, Wartung und Reinigung Bremsseile spannen / lockern: 1. Um ein Bremsseil zu spannen oder zu lockern, muss zu- nächst die Kontermutter am jeweiligen Bremshebel gelöst werden. 2. Drehen Sie dann die Einstellmutter, um das Bremsseil zu spannen (Abstand Bremsbacken - Bremsscheibe verringert sich) oder in die Gegenrichtung zum Lockern (Abstand Bremsbacken - Bremsscheibe erweitert sich).
- Seite 21 Eventuelle Ansprüche des Käufers auf Nacherfüllung und Schadensersatz bei Mängeln bleiben bei Vorliegen der entsprechenden Voraussetzungen daneben erhalten. Die Garantie gilt für den E-Scooter e-Flow 500 und beträgt ab dem Kaufdatum (es gilt das Belegdatum) 24 Monate. Die Garantie umfasst Material, Konstruktions- und Fertigungs- fehler, vorausgesetzt, dass dieser Mangel bereits bei Liefe- rung vorhanden war und das Produkt vom Käufer sach- und...
- Seite 22 Garantie Bei Auftreten eines Störfalles/Mangels ist umgehend der Händ- ler zu informieren und diesem ist das aufgetretene Problem ausführlich zu schildern. Kann das Problem auf diesem Wege nicht gelöst werden, ist das gründlich gereinigte Produkt inklu- sive aller Zubehörteile transportsicher zu verpacken und den Anweisungen des Händlers entsprechend zu retournieren.
- Seite 23 Garantie Der Garantieanspruch entfällt in folgenden Fällen: • Bei nicht bestimmungsgemäßer Verwendung • bei unsachgemäßer Bedienung, Pflege und / oder Wartung oder Lagerung (z.B. Schäden durch Feuchtigkeit oder zu hohe Temperaturen, verwahrloste Produkte, etc.) • bei Reparaturen, Reparaturversuchen und Modifikationen jeglicher Art sowie bei Einsatz von fremden Ersatz- und Zubehörteilen usw., die von jemand anderem als von KSR Group GmbH oder von ihr autorisierten Betrieben vorge-...
- Seite 24 Hinweise zur Entsorgung Altgeräte dürfen nicht in den Hausmüll! Sollte der E-Scooter einmal nicht mehr benutzt werden, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstel- le seiner Gemeinde / seines Stadtteils, ab- zugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und ne- gative Auswirkungen auf die Umwelt ver- mieden werden.
- Seite 25 Notizen...
- Seite 26 Notizen...
- Seite 27 Notizen...
- Seite 28 Inverkehrbringer/Herausgeber: KSR Group GmbH Im Wirtschaftspark 15 3494 Gedersdorf Österreich...
