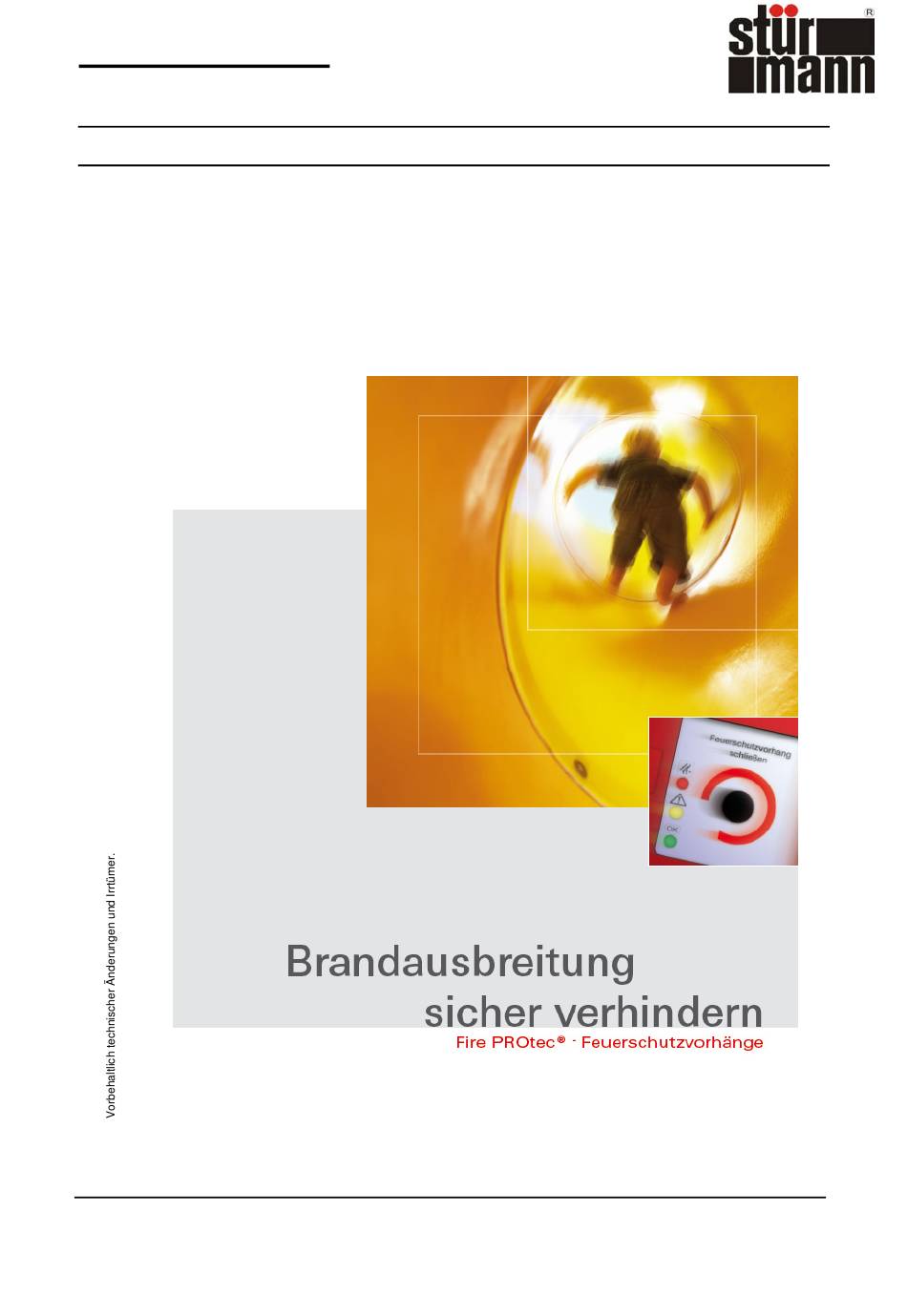

- Seite 1 Betriebsanleitung Feuerschutzabschluss Fire PROtec BA_FSV_2012 Betriebsanleitung Feuerschutzabschluss Fire PROtec BA_FSV_DE_12 BA_FSV_DE_12 Betriebsanleitung für automatische textile Feuerschutzabschlüsse. BA_FSV_2012 Datum: 2011-11-14 www.stuermann.de info@stuermann.de...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Feuerschutzabschluss Fire PROtec Inhaltsverzeichnis 1. Inhaltsverzeichnis 1. Inhaltsverzeichnis ............................2 2. Allgemein ................................4 2.1 Vorwort zu dieser Anleitung ........................4 2.2 Produktbeschreibung ..........................4 2.3 Bestimmungsgemäßer Gebrauch ......................4 2.4 Technische Daten ...........................5 2.4.1 Feuerschutzabschluss ........................5 3. Sicherheitsbestimmungen ..........................5 3.1 Varianten ..............................6 4. Abbildungen ..............................7 5. - Seite 3 Betriebsanleitung Feuerschutzabschluss Fire PROtec Inhaltsverzeichnis 8.1 Erklärungen ............................25 8.1.1 EG-Herstellererklärung .........................25 8.1.2 Konformitätserklärung ........................25 8.2 Firmenanschrift ............................25 8.3 Notizen ..............................26 BA_FSV_2012 Datum: 2011-11-14 www.stuermann.de info@stuermann.de Seite 3...
-
Seite 4: Allgemein
BA_FSV_DE_12 Betriebsanleitung 2.2 Produktbeschreibung 2. Allgemein ® Der Feuerschutzabschluss Fire PROtec ist ein Sys- tem aus hochwertigen textilen Glasgewebe, das im 2.1 Vorwort zu dieser Anleitung Normalfall nicht sichtbar in einem kompakten Gehäuse- Diese Anleitung ist für die fachgerechte Bedienung, In- kasten aufgerollt ist. -
Seite 5: Technische Daten
Betriebsanleitung Feuerschutzabschluss Fire PROtec Sicherheitsbestimmungen 3. Sicherheitsbestimmungen 2.4 Technische Daten 2.4.1 Feuerschutzabschluss Tabelle 1: GEFAHR Zu beachten sind die VDE 0833 für Gefahrenmel- Gewebe Einseitig FC-beschichtetes Glasge- deanlagen, VDE 100 für elektrische Anlagen, DIN webe, 660 g / m², Farbe grau, 18232 für RWA-Anlagen, die Bestimmungen der... -
Seite 6: Varianten
Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Sicherheitsbestimmungen 3.1 Varianten Abbildung 1: Feuerschutzvorhang-Gehäusekasten „einteilig“ Kastenlänge: 1 000 mm bis 2 980 mm Abrolllänge bis 6 000 mm bis 3 000 mm Steuerelektronik Seitenführungsschienen Abbildung 2: Feuerschutzvorhang-Gehäusekasten „zweiteilig“ Kastenlänge: 2 981 mm bis 5 960 mm Abrolllänge... -
Seite 7: Abbildungen
Betriebsanleitung Feuerschutzabschluss Fire PROtec Abbildungen 4. Abbildungen Abbildung 6: Verstärkungswinkel Abbildung 3: Gehäusekasten „einteilig“ Montagebohrungen Leitungsaustritt Anschlussleitung Abbildung 7: Schutzrohr Abbildung 4: Gehäusekasten „zweiteilig“, rechts Montagebohrungen Kastenverbinder Abbildung 8: Rollerbaugruppe Antriebseinheit Abbildung 5: Gehäusekasten „zweiteilig“, links Montagebohrungen Vorhang Leitungsaustritt Anschlussleitung Rückhaltesystem... - Seite 8 Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Abbildungen Abbildung 9: Abstützwinkel Abbildung 12: Abdeckblech rechts (nur bei Gehäusekasten „zweiteilig“) (nur bei Gehäusekasten „zweiteilig“) Abbildung 10: Abstützwinkel mit Aufsatz Abbildung 13: Abdeckblech links (nur bei Gehäusekasten „zweiteilig“) Abbildung 11: Abdeckblech Abbildung 14: Abschlussschiene (nur bei Gehäusekasten „einteilig“)
-
Seite 9: Montage
Betriebsanleitung Feuerschutzabschluss Fire PROtec Montage Abbildung 15: Montagesicherung 5. Montage GEFAHR Die Montage darf nur von fachkundigem Personal (Elektrofachkraft nach DIN VDE 1000-10 bzw. BGV A3) durchgeführt werden. Bei nicht sachgemäßer Montage besteht die Ge- fahr eines elektrischen Schlages. Halten Sie unbe- dingt die gültigen Sicherheitsregeln ein. -
Seite 10: Montagevarianten
Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Montage 5.1 Montagevarianten • Die Montagebohrungen an der Oberseite sind, je nach Anwendung, geeignet zu verschließen. 5.1.1 Befestigung an der Decke 5.2 Gehäusekasten montieren Abbildung 18: Direkte Befestigung an der Decke Der Gehäusekasten wird vorerst ohne Rollerbaugruppe montiert. -
Seite 11: Deckenmontage Gehäusekasten „Einteilig
Betriebsanleitung Feuerschutzabschluss Fire PROtec Montage Bringen Sie die Befestigungsmittel an. Montieren Sie den Gehäusekasten mit Hilfe der entsprechenden Befestigungsmittel. ACHTUNG Bitte beachten Sie, dass der Gehäusekasten im Querschnitt nicht symmetrisch ist. Das bedeutet, der Vorhangstoff rollt auf einer Seite des Gehäuse- kastens ab. - Seite 12 Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Montage Abbildung 21: Montage Gehäusekasten „zweiteilig“ (komplett) Verstärkungswinkel Verstärkungswinkel Befestigungsschrauben (nicht im Lieferumfang enthalten) Sollte der Gehäusekasten einzeln an die Decke mon- Schieben Sie den linken Gehäusekasten gemäß tiert werden, so muss mit der Seite begonnen werden, der Kennzeichnung in den bereits montierten an der sich der Kastenverbinder befindet (Gehäusekas-...
-
Seite 13: Rollerbaugruppe Montieren
Betriebsanleitung Feuerschutzabschluss Fire PROtec Montage Kabelbinder der Anschlussleitung entfernen. Schutzrohr zwischen Rollerhaltewinkel und Gehäusekasten positionieren. ACHTUNG Führen Sie die Anschlussleitung durch die Bohrung Schließen Sie die Montage des Gehäusekastens im Rollerhaltewinkel, das Schutzrohr und die mit einer Kontrolle auf waagerechte und fluchtende Kabeldurchführung des Gehäusekastens nach... -
Seite 14: Montage Abschließen
Abrollsicherungen Montieren Sie die Abstützwinkel mit Aufsatz gemäß INFO der Kennzeichnung. Wird das System Fire PROtec® im Industrie- bereich oder in Bereichen mit größeren Störquellen (z. B. große Krananlagen) eingesetzt, kann es trotz aller eingebauten Schutzmaßnahmen zu leitungs- gebundenen Störeinflüssen kommen. Diese Stö- rungen des Leitungsnetzes verursachen über die... - Seite 15 Betriebsanleitung Feuerschutzabschluss Fire PROtec Montage Abbildung 27: Abstützwinkel montieren-Gehäusekasten „einteilig“ Steuerelektronik Abstützwinkel mit Aufsatz Beim Gehäusekasten „zweiteilig“ müssen zusätzlich die Abstützwinkel gemäß der Kennzeichnung montiert werden. Abbildung 28: Abstützwinkel montieren-Gehäusekasten „zweiteilig“ Steuerelektonik Abstützwinkel mit Aufsatz Abstützwinkel Richten Sie die Abstützwinkel aus und ziehen Sie Bringen Sie die Abdeckbleche an.
- Seite 16 Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Montage Abbildung 29: Abdeckblech montieren Steuerelektronik Befestigungsschrauben Montieren Sie die restlichen Schrauben. Richten Sie das Abdeckblech aus und ziehen Sie die Schrauben fest. Abbildung 30: Abdeckblech montieren Steuerelektronik Befestigungsschrauben BA_FSV_2012 Datum: 2011-11-14 www.stuermann.de info@stuermann.de...
- Seite 17 Betriebsanleitung Feuerschutzabschluss Fire PROtec Montage Lassen Sie den Vorhang vollständig abwickeln und richten Sie die Laschen aus. Abbildung 31: Laschen vom Rückhaltesystem ausrichten Steuer- elektronik Falsch Richtig Richten Sie die Abschlussschiene aus. Abbildung 32: Abschlussschiene ausrichten Steuer- elektronik Abschlussschiene BA_FSV_2012 Datum: 2011-11-14 www.stuermann.de...
-
Seite 18: Seitenführungsschienen Montieren
Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Montage 5.5 Seitenführungsschienen montieren Die Befestigung der Seitenführungsschienen (SFS) kann auf unterschiedliche Weise erfolgen. Zur direkten ACHTUNG Befestigung in einer Laibung verwenden Sie die vor- Bauseitige Montagewinkel können nicht verwendet handenen Montagebohrungen auf der Rückseite des werden, da diese nicht Teil der Prüfung zur Klassi-... - Seite 19 Betriebsanleitung Feuerschutzabschluss Fire PROtec Montage Abbildung 34: Seitenführungsschienen einsetzen Steuerelektronik Richten Sie die Seitenführungschienen aus. Die Gehäusekastens und ebenso bündig und Seitenführungsschienen müssen bündig und rechtwinklig mit den äußeren Enden des rechtwinklig mit der Unterkante des Gehäusekastens abschließen. Abbildung 35: Seitenführungsschienen ausrichten...
- Seite 20 Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Montage Abbildung 36: Montagewinkel ACHTUNG Zur ordnungsgemäßen Befestigung der SFS an der bauseitigen Tragkonstruktion müssen in allen dafür vorgesehenen Befestigungsbohrungen Schrauben Sperrzahnmutter angebracht werden. Markieren Sie die Montagebohrungen. Erstellen Sie die Montagebohrungen. Befestigen Sie die Seitenführungsschienen.
- Seite 21 Betriebsanleitung Feuerschutzabschluss Fire PROtec Montage Falls notwendig, richten Sie die Abschlussschiene erneut aus. Die Abschlussschiene sollte zu den beiden Seitenführungsschienen den gleichen Abstand haben und bündig mit dem Gehäusekasten abschließen. Die Fixierung der Abschlussschiene erfolgt an den schon vorhanden Bohrlöchern (der Vorhangstoff muss an dieser Stelle durchgebohrt werden).
-
Seite 22: Zwischendeckenanschlag Montieren (Optional)
Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Inbetriebnahme 5.6 Zwischendeckenanschlag montieren (optional) Abbildung 40: Montagesicherung (Schema) INFO Sollte für ihr Vorhangsystem keinen Zwischende- ckenanschlag vorgesehen sein, so können Sie die- sen Punkt überspringen. Montagesicherung Siehe seperate Montageanleitung „Zwischendecken- anschlag“. 6. Inbetriebnahme Inbetriebnahme durchführen (siehe... -
Seite 23: Pflege Und Wartung
Betriebsanleitung Feuerschutzabschluss Fire PROtec Pflege und Wartung 7. Pflege und Wartung 7.2 Wartung GEFAHR ACHTUNG Brandschutztechnische-Anlagen dienen Die Schutzwirkung des Feuerschutzvorhangs ist Schutz von Menschenleben und müssen daher re- auf die Dauer nur sichergestellt, wenn dieser stets gelmäßig -mindestens einmal jährlich- von einer in ordnungsgemäßem Zustand gehalten wird (z. B. -
Seite 24: Wartungscheckliste
Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Pflege und Wartung 7.6 Wartungscheckliste BA_FSV_2012 Datum: 2011-11-14 www.stuermann.de info@stuermann.de Seite 24... -
Seite 25: Eg-Herstellererklärung
Betriebsanleitung Feuerschutzabschluss Fire PROtec Anhang 8. Anhang 8.1 Erklärungen 8.1.1 EG-Herstellererklärung Hiermit erklären wir, dass bei der Konzeption und Ferti- gung des in den Verkehr gebrachten Produktes Fire ® PROtec die Vorgaben der DIN EN 13501-2 angewen- det und erfüllt wurden. - Seite 26 Betriebsanleitung Feuerschutzabschluss Fire PROtec Feuerschutzabschluss Fire PROtec Anhang 8.3 Notizen ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________...
- Seite 27 Betriebsanleitung Feuerschutzabschluss Fire PROtec Anhang ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________...
- Seite 28 Betriebsanleitung Feuerschutzabschluss Fire PROtec BA_FSV_2012 Feuerschutzabschluss Fire PROtec Betriebsanleitung BA_FSV_DE_12 BA_FSV_DE_12 Allgemeine Geschäfts- und Lieferbedingungen Für Lieferungen und Leistungen gelten die jeweils aktuell gültigen Bedingungen für Erzeug- nisse und Leistungen der Elektroindustrie (Grüne Lieferbedingungen) einschließlich der Er- gänzungsklausel „Erweiterter Eigentumsvorbehalt“. Diese werden vom ZVEI Frankfurt veröffentlicht.
