- Seite 1 EW-7822UAD Schnellinstallationsanleitung 11-2020 / v1.0...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktinformationen & Sicherheitshinweise ..1 I-1. Verpackungsinhalt ..............2 I-2. Systemanforderungen ............... 2 I-3. Hardwareschnittstelle ............... 3 I-4. LED-Status ................. 3 II. Hardwareinstallation ..........4 III. Treiberinstallation ..........5 III-1. Windows ..................5 III-2. MAC OS ..................7 IV. Deinstallieren eines Treibers ........ 12 IV-1. -
Seite 3: Produktinformationen & Sicherheitshinweise

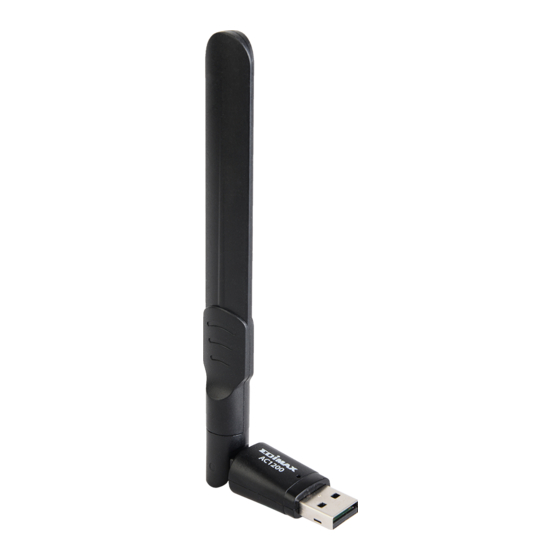

I. Produktinformationen & Sicherheitshinweise Der EW-7822UAD ist ein Dual-Band 802.11ac USB-Adapter mit der schnellsten USB 3.0-Konnektivität, der MU-MIMO unterstützt und eine höhere WLAN-Effizienz ermöglicht. So können Sie gleichzeitig HD-Streaming, Online-Spiele und Surfen genießen, ohne dass Verzögerungen oder Pufferungen auftreten. Installieren Sie das Gerät bitte mit folgenden Sicherheitsbeschränkungen: Stellen Sie den USB-Adapter nicht in der Nähe von heißen/feuchten Stellen... -
Seite 4: I-1. Verpackungsinhalt
I-1. Verpackungsinhalt EW-7822UAD USB-Adapter Schnellinstallationsanleit I-2. Systemanforderungen • Windows 10 • Linux: Kernel 2.6.24 - 5.3 oder höher (nur Unterstützung für Fedora & Ubuntu) • MAC 10.7 oder höher... -
Seite 5: I-3. Hardwareschnittstelle
I-3. Hardwareschnittstelle Beschreibung USB 3.0 Typ A WPS-Taste I-4. LED-Status LED-Status Beschreibung Funkaktivität: Daten werden gesendet oder WLAN empfangen. Keine Funkaktivität. -
Seite 6: Hardwareinstallation
II. Hardwareinstallation Befolgen Sie bitte die Schritte unten, um den WLAN-USB-Adapter zu installieren. 1. Schalten Sie Ihren PC ein. 2. Stecken Sie den USB-Adapter in den USB-Port Ihres Computers. Wenden Sie niemals Gewalt an, um den USB-Adapter einzustecken. -
Seite 7: Treiberinstallation
III-1. 1. Gehen Sie zur Edimax-Website (https://www.edimax.com/edimax/global/). 2. Geben Sie in das Suchfeld die Modellnummer „EW-7822UAD“ ein, um nach Ihrem Produkt zu suchen, und gehen Sie dann zu „Download“, um den Treiber herunterzuladen. 3. Ö ffnen Sie den Ordner und doppelklicken Sie, um den Treiber zu installieren. - Seite 8 4. Klicken Sie auf „Next (Weiter)“, um fortzufahren und folgen Sie den Anweisungen auf dem Bildschirm, bis die Installation abgeschlossen ist. 5. Wählen Sie den Neustart Ihres Computers und klicken Sie auf „Finish (Fertig stellen)”.
-
Seite 9: Iii-2. Mac Os
III-2. MAC OS 1. Klicken Sie doppelt auf die Datei „Installer.pkg” , um den Assistent für die Treiberinstallation zu öffnen. 2. Klicken Sie auf „Continue (Weiter)“, um zum nächsten Schritt zu gehen. - Seite 10 3. Bitte lesen Sie alle wichtigen Hinweise sorgfältig durch. Klicken Sie auf „Continue (Weiter)“, um zum nächsten Schritt zu gehen. 4. Wählen Sie eine Sprache (die Standardeinstellung ist Englisch) und klicken Sie auf „Continue (Weiter)“, um den Treiber zu installieren.
- Seite 11 5. Klicken Sie auf „Read License (Lizenz lesen)“ und dann auf „Agree (Akzeptieren)“, um sich mit den Bedingungen einverstanden zu erklären. HINWEIS: Sie müssen den Bedingungen zustimmen, um die Installation der Software fortzusetzen. 6. Klicken Sie auf „Install (Installieren)“, um den Treiber zu installieren.
- Seite 12 7. Es kann sein, dass Sie aufgefordert werden, Ihr System-/Administrator-Passwort einzugeben, bevor die Installation beginnen kann. Geben Sie Ihr Passwort ein und klicken Sie auf „Install Software (Software installieren)“. 8. Klicken Sie auf „Continue Installation (Installation fortsetzen)“, um zum nächsten Schritt zu gehen.
- Seite 13 9. Wenn die Installation fertig ist, sehen Sie folgenden Bildschirm, der Sie informiert, dass die Installation erfolgreich war („The installation was successful“). Klicken Sie auf „Restart (Neu starten)“, um Ihren Computer neu zu starten.
-
Seite 14: Deinstallieren Eines Treibers
Deinstallieren eines Treibers Befolgen Sie bitte die Schritte unten, um einen Treiber für Ihren USB-Adapter zu deinstallieren. IV-1. Windows 1. Ö ffnen Sie Systemsteuerung über das Startmenü oder die Suchfunktion. 2. Wählen Sie die Option „Programm deinstallieren“ aus der Kategorie „Programme“. - Seite 15 3. Wählen Sie Edimax EW-7822UAD (oder Entsprechendes) und AC1200 USB-Adapter (oder Entsprechendes) und klicken Sie auf „Uninstall (Deinstallieren)“. 4. Klicken Sie auf „Yes (Ja)“, um fortzufahren. 5. Klicken Sie auf „Finish (Fertigstellen)“, um die Deinstallation abzuschließen.
-
Seite 16: Iv-2. Mac Os
IV-2. MAC OS Doppelklicken Sie auf die Datei „Uninstall.pkg“ und folgen Sie den Anweisungen auf dem Bildschirm. V. Benutzung des Adapters Befolgen Sie bitte die Schritte unten, um den WLAN-USB-Adapter zu verwenden. V-1. Windows Nachfolgend sehen Sie ein Beispiel für den Anschluss. HINWEIS: Das Verfahren kann je nach Ihrer Windows-Edition variieren. -
Seite 17: V-2. Mac
3. Nachdem Sie Ihr Passwort richtig eingegeben haben, werden Sie erfolgreich mit Ihrem Wi-Fi-Netzwerk verbunden. V-2. 1. Klicken Sie im Menü in der oberen rechten Ecke Ihres Mac-Desktops auf das neue USB-Adapter-Symbol. 2. Die verfügbaren WLAN-Netzwerke werden angezeigt. Wählen Sie Ihr WLAN-Netzwerk wie gewohnt aus. - Seite 18 3. Geben Sie das Passwort (Netzwerkschlüssel) für das WLAN-Netzwerk ein und klicken Sie auf „Verbinden”. 4. Nach der Eingabe des Passworts werden Sie mit dem WLAN-Netzwerk verbunden und das Symbol zeigt die Wi-Fi-Signalstärke an. 5. Sie können die anderen Elemente im Menü benutzen, um Ihren USB-Adapter ein-/auszuschalten, eine Verbindung zu einem weiteren Netzwerk herzustellen (SSID-Name manuell eingeben) oder die WPS-PIN anzuzeigen.
-
Seite 19: Deaktivierung Von Netzwerkadaptern
Router/Access Point nach, wie lange Sie die WPS-Taste gedrückt halten müssen, um WPS zu aktivieren. 2. Halten Sie innerhalb von zwei Minuten die WPS-Taste an der Unterseite des EW-7822UAD gedrückt, um sein WPS zu aktivieren. 3. Die Geräte stellen eine Verbindung her. - Seite 20 COPYRIGHT Copyright Edimax Technology Co., Ltd. all rights reserved. No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language or computer language, in any form or by any means, electronic, mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written permission from Edimax Technology Co., Ltd.
- Seite 21 Federal Communication Commission Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
- Seite 22 19.85 dBm 5150-5240 21.52 dBm A simplified DoC shall be provided as follows: Article 10(9) Hereby, Edimax Technology Co., Ltd. declares that the radio equipment type 11ac 2T2R Wireless Dual-Band USB Adapter is in compliance with Directive 2014/53/EU The full text of the EU declaration of conformity is available at the following internet address: http://www.edimax.com/edimax/global/...
- Seite 23 EU Declaration of Conformity English: This equipment is in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU, 2014/35/EU. Français: Cet équipement est conforme aux exigences essentielles et autres dispositions de la directive 2014/53/EU, 2014/35/EU. Čeština: Toto zařízení je v souladu se základními požadavky a ostatními příslušnými ustanoveními směrnic 2014/53/EU, 2014/35/EU.
-
Seite 24: Declaration Of Conformity
Declaration of Conformity We, Edimax Technology Co., Ltd., declare under our sole responsibility, that the equipment described below complies with the requirements of the European Radio Equipment directives. Equipment: 11ac 2T2R Wireless Dual-Band USB Adapter Model No.: EW-7822UAD The following European standards for essential requirements have been followed:...
