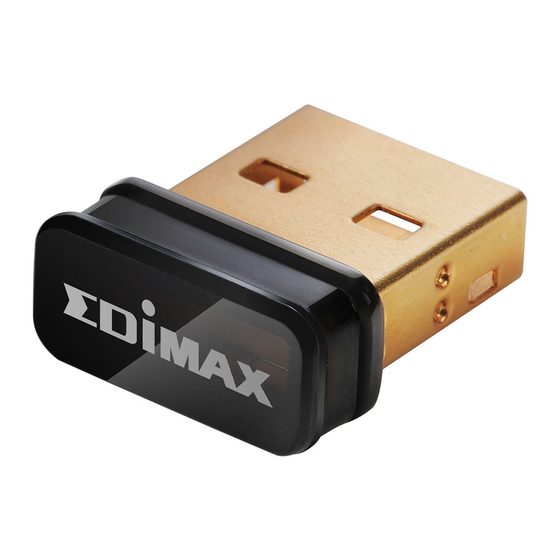

- Seite 1 EW-7811Un V2 Schnellinstallationsanleitung 07-2019 / v1.0...
-
Seite 2: Inhaltsverzeichnis
Inhalt I. Product Information ................1 I-1. Package Contents ........................1 I-2. LED Status ..........................1 I-3. System Requirements ......................1 I-4. Safety ............................. 2 II. Installation .................... 3 III. Windows ....................4 III-1. Driver Installation ........................4 III-2. Driver Uninstallation ......................6 III-2-1. -
Seite 3: Product Information
Produktinformationen I-1. Verpackungsinhalt EW-7811Un V2 I-2. LED-Status LED-Status Beschreibung Die LED zeigt fünf Sekunden lang "On" (An), wenn eine erfolgreiche WPS-Verbindung hergestellt wurde. Blinkend Funkaktivität: Daten werden gesendet oder empfangen. Blinkt schnell WPS ist aktiv. (3 x pro Sekunde) Keine Funkaktivität. -
Seite 4: I-4. Safety
Ihren Händler und bitten ihn um Hilfe. Der Funkadapter ist ein elektrisches Gerät, und wenn er als solches aus irgendeinem Grund nass wird, hören Sie sofort auf, ihn zu benutzen. Bitten Sie einen erfahrenen Elektriker um weitere Hilfe. Produktmaterial hier herunterladen https://www.edimax.com/download... -
Seite 5: Installation
USB-Anschluss Ihres Computers. Wenden Sie niemals Gewalt an, um den USB-Adapter einzustecken. Laden Sie den Treiber hier herunter: https://www.edimax.com/download Wenn sich ein Fenster "Hardware Wizard/Driver Installation" öffnet, wie es links gezeigt ist, klicken Sie bitte auf "Cancel (Abbrechen)" oder "Close (Schließen)". -
Seite 6: Windows
öffnen Sie bitte den Ordner “AutoRun” und führen die Datei “Autorun.exe” aus, um den Setup-Assistenten zu starten. Warten Sie, bis der InstallShield-Assistent den gesamten Installationsvorgang ausgeführt hat. Klicken Sie auf "Next (Weiter)", um die Treiber für Ihren EW-7811Un V2 zu installieren. - Seite 7 Sie Ihren Computer jetzt oder später neu starten wollen. Klicken Sie auf "Finish (Fertig stellen)", um fortzufahren. Nach dem Neustart Ihres Computers wird Ihr EW-7811Un V2 installiert und ist voll funktionsfähig. Deaktivieren Sie bitte alle anderen Funkadapter, wie es in V. Deaktivierung von Netzwerkadaptern beschrieben ist. Die Benutzer von Windows können sich dann wie gewöhnlich mit einem...
-
Seite 8: Iii-2. Driver Uninstallation
III-2. Deinstallation des Treibers III-2-1. Windows 7 Gehen Sie zu Start > Programs > Edimax Wireless LAN > Uninstall Befolgen Sie die Anweisungen auf dem Bildschirm. Ein Deinstallations-Assistent wird Sie durch den Vorgang führen. III-2-2. Windows 8/8.1 Klicken Sie mit rechts irgendwo in den Start-Bildschirm, und dann klicken Sie auf das Symbol "All Apps"... - Seite 9 Ö ffnen Sie das WinX-Menü, indem Sie die Tasten Windows und X gleichzeitig drücken, und klicken Sie dann auf “Programme und Funktionen”. Suchen Sie in der Liste nach "Edimax Wireless LAN Driver and Utility", klicken Sie darauf und dann auf “Deinstallieren”.
-
Seite 10: Mac Os
Sie auf das Apple-Logo in der linken oberen Ecke des Desktops und wählen Sie "About This Mac" (Ü ber diesen Mac). Ö ffnen Sie nach dem Herunterladen des Treibers von https://www.edimax.com/download den Ordner “…_MacOS10.9_MacOS10.14_Driver_…” für Ihre Version des Mac OS X (10.9 - 10.14) und doppelklicken Sie auf die Datei “Install.pkg”, um den... - Seite 11 Wenn bereits eine ältere Version der Software auf Ihrem Computer installiert ist, deinstallieren Sie diese, bevor Sie fortfahren. Wählen Sie eine Sprache und klicken Sie auf "Continue" (Weiter), um den Treiber zu installieren.
- Seite 12 Zum Lesen der Software-Lizenz klicken Sie auf „Read License (Lizenz lesen)“ und dann auf „Agree (Akzeptieren)“, um sich mit den Bedingungen einverstanden zu erklären. Sie müssen den Bedingungen zustimmen, um die Installation der Software fortzusetzen. Klicken Sie auf „Install (Installieren)“, um den Treiber zu installieren.
- Seite 13 Es kann sein, dass Sie aufgefordert werden, Ihr System-/Administrator-Passwort einzugeben, bevor die Installation beginnen kann. Geben Sie Ihr Passwort ein und klicken auf "Install Software". Sie werden aufgefordert, Ihren Computer neu zu starten, nachdem die Installation beendet ist. Klicken Sie auf „Continue Installation (Installation fortsetzen)“, um fortzufahren.
- Seite 14 Wenn die Installation fertig ist, sehen Sie folgenden Bildschirm, der Sie informiert, dass die Installation erfolgreich war (The installation was successful). Klicken Sie auf „Restart (Neu starten)“, um Ihren Computer neu zu starten. Wenn der Adapter an den Computer angeschlossen wird (nach dem Neustart Ihres Systems) wird das Wireless-Dienstprogramm wird automatisch geöffnet.
-
Seite 15: Deinstallation Des Treibers
IV-2. Deinstallation des Treibers Stellen Sie sicher, dass Sie den richtigen Ordner für Ihre Version des Mac OS wählen. Um Ihre Version des Mac OS zu überprüfen, klicken Sie auf das Apple-Logo in der linken oberen Ecke des Desktops und wählen Sie "About This Mac" (Ü ber diesen Mac). Öffnen Sie den Ordner “…_MacOS10.9_MacOS10.14_Driver_…”... -
Seite 16: Deaktivierung Von Netzwerkadaptern
Deaktivierung von Netzwerkadaptern Um zu gewährleisten, dass Ihr USB-Funkadapter richtig funktioniert, ist zu empfehlen, alle anderen vorhandenen Funknetzwerkadapter, die auf Ihrem Computer installiert sind, zu deaktivieren. Wenn Sie sich nicht sicher sind, wie das gemacht wird, schauen Sie im Benutzerhandbuch für Ihren Computer nach, oder befolgen Sie die Anleitung unten. -
Seite 17: Windows 10
V-3. Windows 10 Ö ffnen Sie die Einstellungen. Klicken Sie dann auf Network & Security > Status > Change adapter options (Netzwerk & Sicherheit > Status > Adapteroptionen ändern). -
Seite 18: V-4. Mac
Rechtsklicken Sie auf den Netzwerkadapter und wählen Sie dann die Option “Disable (Deaktivieren)”. V-4. Wählen Sie "System Preferences" aus dem Dock. Wählen Sie "Network“ in "System Preferences". Es werden all Ihre Netzwerkverbindungen angezeigt, wie unten gezeigt wird. Wählen Sie „Wi-Fi“ im linken Feld. Klicken Sie auf „Turn Wi-Fi off“... -
Seite 19: Benutzung Des Adapters
Benutzung des Adapters Nach der Installation des Treibers und sobald Sie eventuell vorhandene andere Funkadapter deaktiviert haben (siehe V. Deaktivierung von Netzwerkadaptern), können sich Windows-Benutzer wie gewohnt mit einem WLAN-Netzwerk verbinden (siehe unten). Mac-Benutzer müssen sich dann über das beigefügte Dienstprogramm mit einem WLAN-Netzwerk verbinden, wie es in VI-2 beschrieben ist. - Seite 20 Nachdem Sie Ihr Passwort richtig eingegeben haben, werden Sie erfolgreich mit Ihrem Wi-Fi-Netzwerk verbunden.
-
Seite 21: Vi-2. Mac: Connecting To A Wi-Fi Network
VI-2. Mac: Verbindung mit einem Wi-Fi-Netzwerk Das Wireless-Dienstprogramm wird automatisch geöffnet, wenn der Adapter an den Computer angeschlossen wird. Wenn das Dienstprogramm nicht geöffnet wird, können Sie es über das Menü "Applications (Anwendungen)" Ihres Mac öffnen. Klicken Sie auf die Registerkarte "Available Network (Verfügbare Netzwerke)"... - Seite 22 Geben Sie das Kennwort (Netzwerkschlüssel) für das WLAN-Netzwerk ein, bestätigen Sie das Kennwort (Netzwerkschlüssel) darunter und klicken Sie auf "OK". Nachdem Sie Ihr Passwort eingegeben haben, werden Sie erfolgreich mit Ihrem WLAN-Netzwerk verbunden. Wie unten dargestellt wird eine Zusammenfassung der Verbindung auf der Seite "Link Status" angezeigt.
-
Seite 23: Vi-3. Mac: Wireless Utility
VI-3. Mac: Funk-Dienstprogramm Das Funk-Dienstprogramm bietet Funktionen zur Ü berwachung und Konfiguration Ihrer Verbindung. Navigieren Sie mithilfe des Menüs oben im Fenster durch das Funk-Dienstprogramm. VI-3-1. Link Status Die Seite "Link Status" zeigt Informationen über die aktuelle Funkverbindung Funkverbindung Schaltet die Funkverbindung des Adapters aus. -
Seite 24: Vi-3-2. Profiles
VI-3-2. Profile Mit dem Bildschirm "Profiles (Profile)" können Sie verschiedene Wi-Fi-Verbindungseinstellungen als Profile speichern. Die vorhandenen Profile werden in der “Profile List” aufgeführt. Hinzufügen Ö ffnet ein neues Fenster, um manuell ein neues Profil hinzuzufügen. Bearbeiten Bearbeitung eines vorhandenen Profils. Entfernen Entfernt ein vorhandenes (ausgewähltes) Profil. - Seite 25 Ein Profil hinzufügen Wenn Sie "Add" auswählen, wird ein neues Fenster geöffnet. Geben Sie Profilnamen und SSID zusammen mit den Sicherheitsinformationen ein und klicken Sie auf "OK". Sie können auch aus dem Fenster "Available Network (Verfügbare Netzwerke)" ein neues Profil hinzufügen. AdHoc-Netzwerke werden ebenfalls unterstützt –...
-
Seite 26: Vi-3-3. Available Network
VI-3-3. Verfügbares Netzwerk Auf dem Bildschirm "Available Network" (Vorhandenes Netzwerk) wird eine Liste aller vorhandenen Wi-Fi-Netzwerke innerhalb der Reichweite zusammen mit verschiedenen Kategorien von Informationen über jedes Netzwerk angezeigt. Auffrischen Frischt die Liste der vorhandenen Funknetzwerke auf. Verbinden Stellt die Verbindung zu einem ausgewählten Funknetzwerk her. -
Seite 27: Vi-3-4. Wps
VI-3-4. WPS Wi-Fi-geschützte Einrichtung (WPS) ist eine einfache Alternativmethode, um Verbindungen zwischen WPS-fähigen Geräten herzustellen. Die meisten WLAN-Router und Access Points verfügen über eine eingebaute WPS-Taste, die WPS auf dem Gerät aktiviert. Wenn WPS in der richtigen Art und Weise und zum richtigen Zeitpunkt für zwei kompatible Geräte aktiviert wird, stellen sie automatisch eine Verbindung zueinander her. -
Seite 28: Pbc: Push Button Configuration
PBC: Drucktasten-Konfiguration Der EW-7811Un V2 besitzt keine physische WPS-Taste, aber PBC WPS kann über diese Seite erfolgen, wenn folgende Schritte eingehalten werden: Halten Sie die WPS-Taste an Ihrem drahtlosen Router/Access Point die richtige Zeit lang gedrückt, um sein WPS zu aktivieren. - Seite 29 Wählen Sie innerhalb von zwei Minuten wie unten gezeigt Ihren drahtlosen Router/Access Point aus der Liste “SSID” aus und klicken Sie dann auf die Schaltfläche “PIN” unten links auf der “WPS”-Seite. Der Funkadapter stellt dann eine Verbindung mit Ihrem Wireless Router/Access Point her.
-
Seite 30: Vi-3-5. Information
VI-3-5. Information Der Bildschirm "Information" zeigt verschiedene Informationen wie Version des Funk-Dienstprogramms und Treiberversion an. - Seite 31 COPYRIGHT Copyright Edimax Technology Co., Ltd. all rights reserved. No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language or computer language, in any form or by any means, electronic, mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written permission from Edimax Technology Co., Ltd.
- Seite 32 Max. Transmit Power (dBm) 2412-2472 15.03 A simplified DoC shall be provided as follows: Article 10(9) Hereby, Edimax Technology Co., Ltd. declares that the radio equipment type N150 Wi-Fi Nano USB Adapter is in compliance with Directive 2014/53/EU The full text of the EU declaration of conformity is available at the following internet address: http://www.edimax.com/edimax/global/...
- Seite 33 EU Countries Intended for Use The ETSI version of this device is intended for home and office use in Austria, Belgium, Bulgaria, Cyprus, Czech, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Turkey, and United Kingdom. The ETSI version of this device is also authorized for use in EFTA member states: Iceland, Liechtenstein, Norway, and Switzerland.
- Seite 34 EU Declaration of Conformity English: This equipment is in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU, 2014/35/EU. Français: Cet équipement est conforme aux exigences essentielles et autres dispositions de la directive 2014/53/EU, 2014/35/EU. Čeština: Toto zařízení je v souladu se základními požadavky a ostatními příslušnými ustanoveními směrnic 2014/53/EU, 2014/35/EU.
-
Seite 35: Declaration Of Conformity
Declaration of Conformity We, Edimax Technology Co., Ltd., declare under our sole responsibility, that the equipment described below complies with the requirements of the European Radio Equipment directives. Equipment: N150 Wi-Fi Nano USB Adapter Model No.: EW-7811Un V2 The following European standards for essential requirements have been followed:...
