HINWEIS
Schirmblech ist nach Norm EN 61439-1 anzuschließen.
HINWEIS
Masseband (siehe Zubehör), Zahnscheibe M4 und M5, Mutter M4, nicht
im Lieferumfang enthalten.

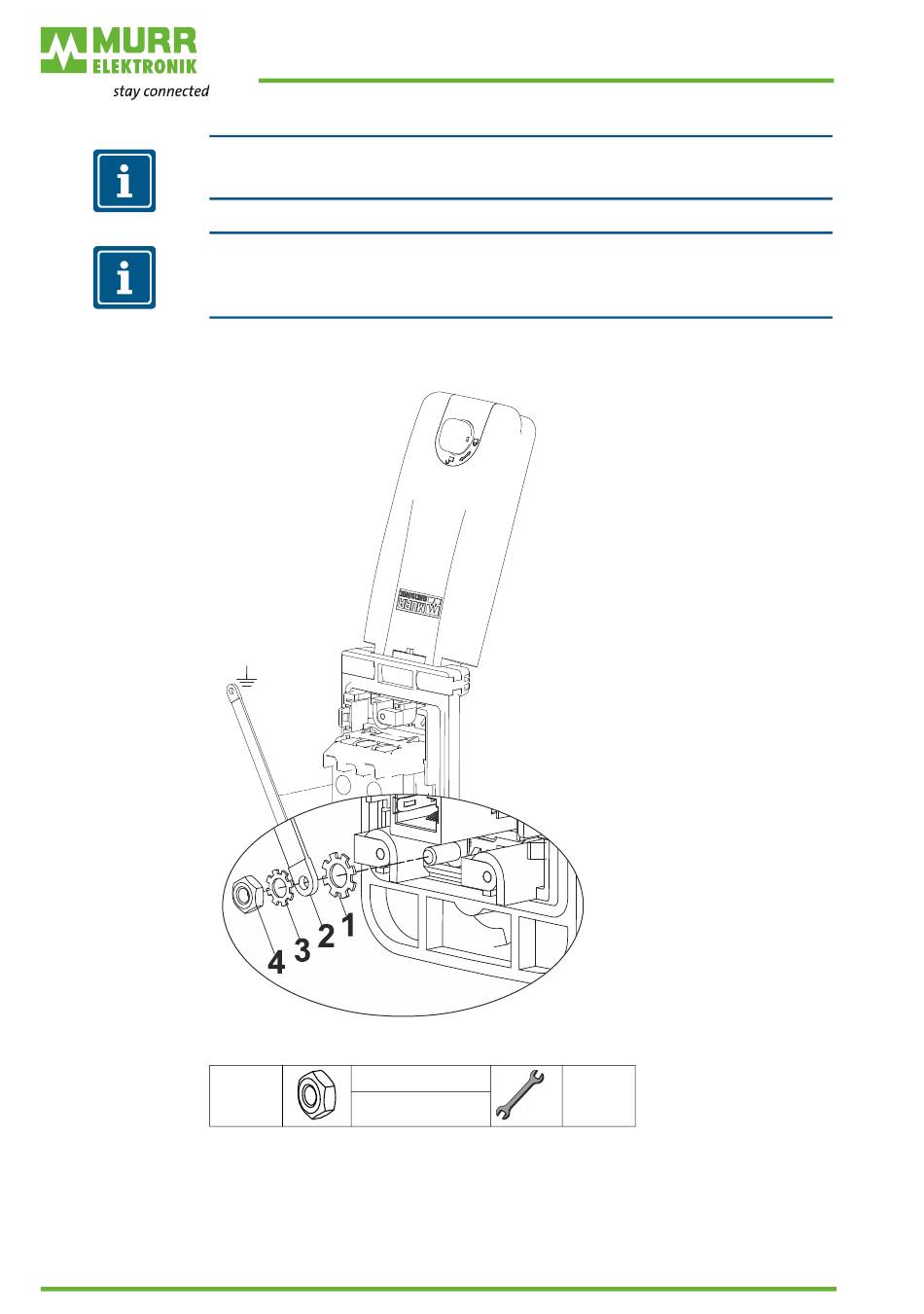

Masseband-Befestigung
Abb. 4-3: Masseband-Befestigung
12/16
0.9 +/- 0.1 Nm
M4
8.9 +/- 0.9 Ibf in
1 | M5 DIN 6797
2 | M4
3 | M4 DIN 6797
4 | M4 DIN 934
7 mm
Betriebsanleitung 4000-68000-0010000_ina_de_10
Montage
