Charakteristika
• vysoké krytí IP65 jej předurčuje k provozu v náročných podmínkách
• spínač hlídá hladiny ve studnách, jímkách, nádržích, tankerech, zásobnících...
• v rámci jednoho přístroje lze zvolit tyto konfi gurace:
- jednohladinový spínač vodivých kapalin (vznikne propojením H a D)
- dvouhladinový spínač vodivých kapalin
• volba funkce dočerpávání nebo odčerpávání
• nastavitelné časové zpoždění výstupu (0.5 - 10 s)
• potenciometrem nastavitelná citlivost (5 - 100 kΩ)
• měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
• měřící obvody jsou od napájení výrobku a obvodů kontaktu relé galvanicky
odděleny zesílenou izolací dle EN 60664-1 pro kategorii přepětí III.
• výstupní kontakt 1x přepínací 16 A / 250 V AC1

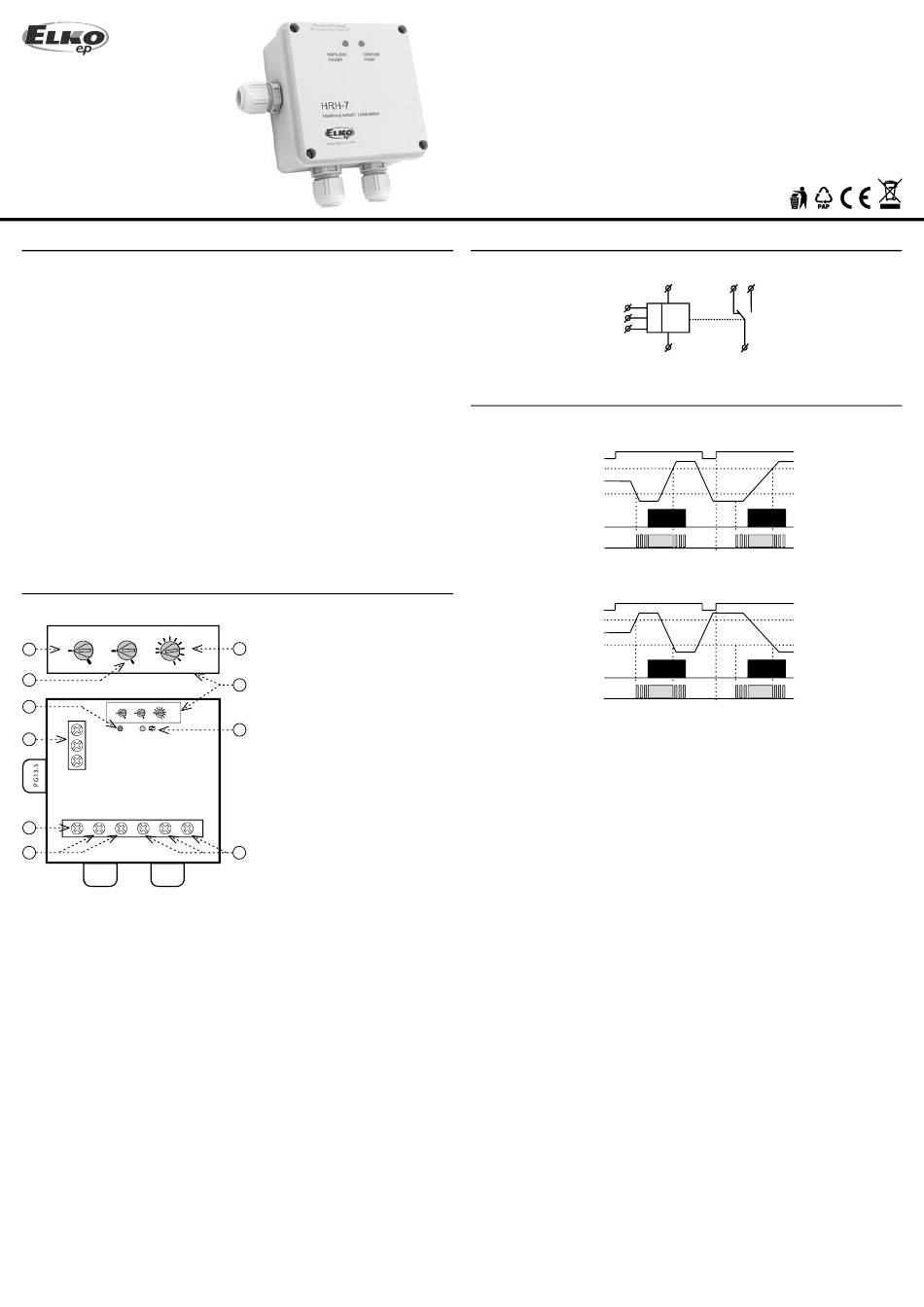

Popis přístroje
PUMP SENS 3 4 5 DELAY
2 6
1
1 7
UP min 8
0.5
9
DOWN max
10
2
3 PUMP SENS DELAY
3 4 5
2 6 [s]
1 7
UP min 0.5 8
9
DOWN max 10
H Un
4
C
D
PE A1 A2 16 15 18
5
6
PG13.5 PG13.5
1. Volba funkce
[s]
2. Nastavení citlivosti sond
7
3. Indikace napájecího napětí
4. Svorky pro připojení sond
8
5. Volná propojovací svorka PE
6. Svorky napájecího napětí
7. Nastavení zpoždění
9
8. Nastavovací prvky (uvnitř přístroje)
9. Indikace výstupu
10. Výstupní kontakty
10
HRH-7
Hladinový spínač
Symbol
C
D
H
Funkce
Un
max
hladina
min
15-18
LED
Un
max
hladina
min
15-18
LED
Relé je určeno k hlídání výšky hladiny vodivých kapalin s možností volby funkce:
dočerpávání nebo odčerpávání (PUMP UP nebo PUMP DOWN).
Pro zamezení polarizace a elektrolýzy kapaliny a nežádoucí oxidaci měřících sond je k
měření použito střídavého proudu. K měření je využito tří měřících sond: H - horní hladina,
D - spodní hladina a C - společná sonda. V případě použití nádrže z vodivého materiálu je
možné jako sondu C využít vlastní nádrž.
Je-li požadováno hlídání pouze jedné hladiny existují 2 možnosti zapojení:
1. Spojí se vstupy H a D a připojí se na jedinou sondu- v tom případě se citlivost sníží na
polovinu (2.5... 50 kΩ).
2. Spojí se vstupy H a C a sonda se připojí na vstup D - v tomto případě zůstane zachována
původní citlivost (5...100 kΩ).
Sondu C je také možné spojit s ochranným vodičem napájecí soustavy (PE).
Pro zamezení nežádoucího spínání různými vlivy (znečištění sond usazeninami, vlhkost...)
lze nastavit citlivost přístroje podle vodivosti hlídané kapaliny (odpovídající "odporu"
kapaliny) v rozsahu 5 až 100kΩ. Pro omezení vlivu nežádoucích spínání výstupních
kontaktů rozvířením hladiny kapaliny v nádrži je možné nastavit zpoždění reakce výstupu
0.5 -10 s.
1 / 3
A1 16 18
LEVEL
A2 15
Funkce dočerpávání
t t t1 t t
Funkce odčerpávání
t t t1 t t
