Bedienungsanleitung MGAprime
A
Frischlufteingang
C
Kondensatauslass
E
Gasauslassbox
1
Messgasfilter (PTFE)
3
Magnetventil für automati-
sche Nullpunktnahme
5
2 stufiger Gaskühler
7
Paramagnetischer Sensor
9
Infrarot (NDIR) Bank
11
Differenzdrucksensor

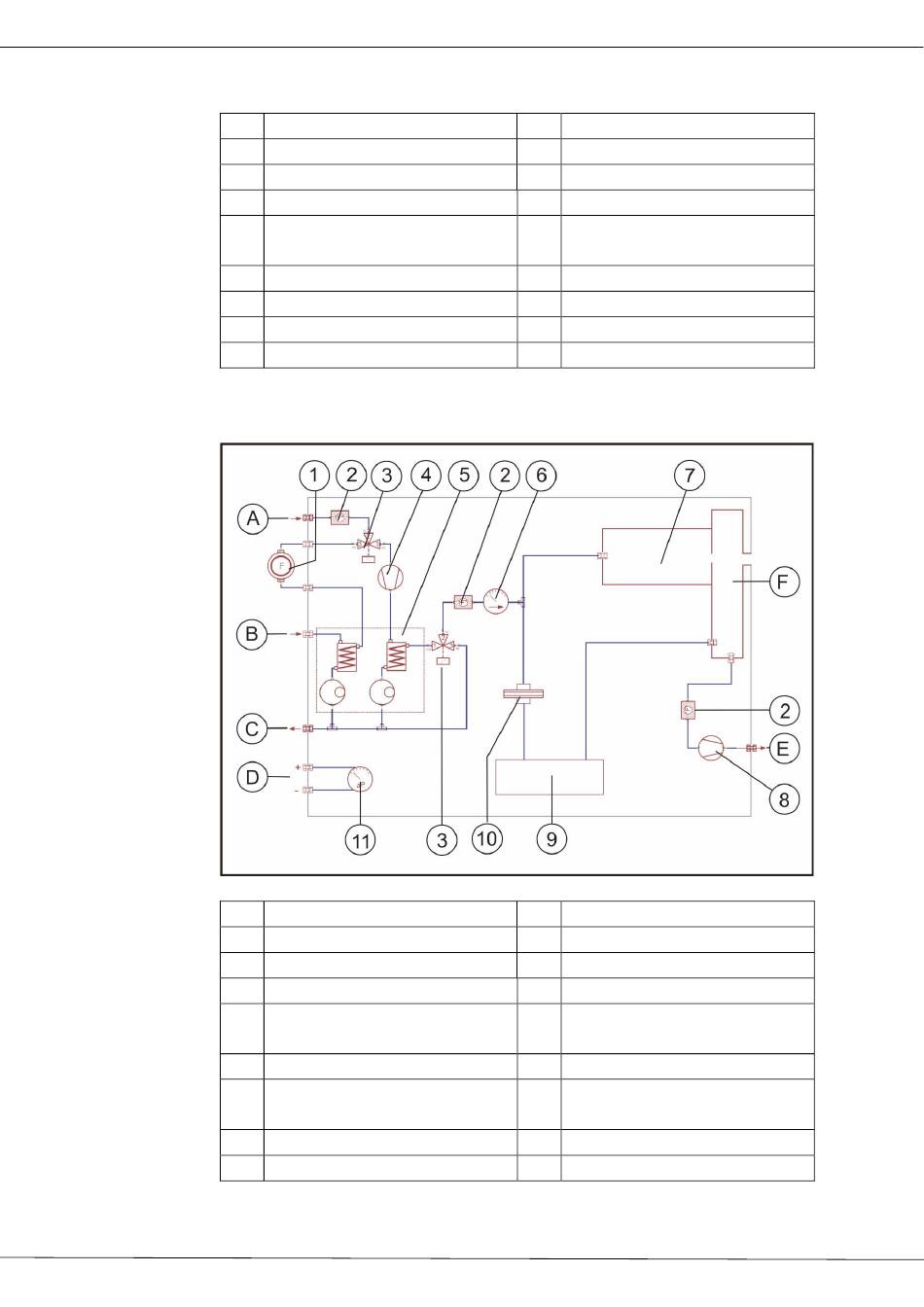

Mit elektrochemischem Sauerstoffsensor
A
Frischlufteingang
C
Kondensatauslass
F
Gasauslassbox
1
Messgasfilter (PTFE)
3
Magnetventil für automati-
sche Nullpunktnahme
5
2 stufiger Gaskühler
7
Elektrochemischer Sauer-
stoffsensor
9
Infrarot (NDIR) Bank
11
Differenzdrucksensor
B
Messgaseingang
D
Differenzdruckanschluss
F
Gasauslass
2
Staubfilter
4
Messgaspumpe
6
Messgasdurchflusssensor
8
Nicht verwendet
10
Acrodisc PTFE Filter
B
Messgaseingang
D
Differenzdruckanschluss
E
Gasauslass
2
Staubfilter
4
Messgaspumpe
6
Messgasdurchflusssensor
8
Gasauslasspumpe
10
Acrodisc PTFE Filter
MRU GmbH, D-74172 Neckarsulm
