SCOOP Office Montageanleitung

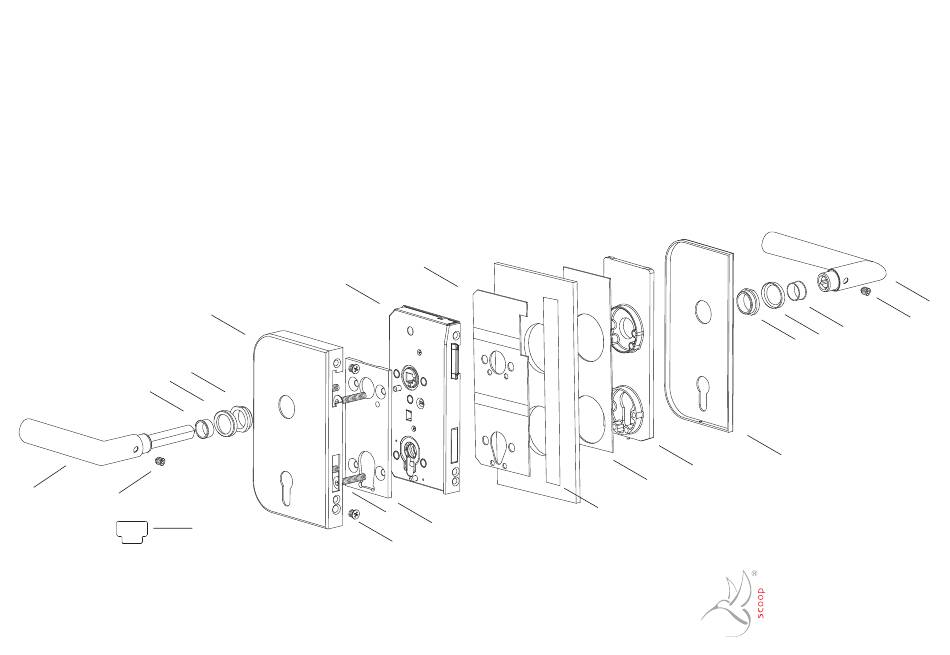

Montageanleitung Glastürschloss Office
1. Glas und Glasschutz müssen staub- und fettfrei sein!
2. Dekorstreifen (3.1) abziehen und auf den Glasschutz (3) kleben,
anschließend Glasschutz (3) mit dem Schlosskasten (4) verkleben
und Dekorstreifen bündig zuschneiden.
3. Schlosskasten (4) und Montageplatten (5 und 6)
mit den Schrauben (7) am Glas montieren. Drehmoment 4 Nm.
Achtung: Unsachgemäßes, zu starkes Anziehen der Schrauben (7) kann
zu Funktionsstörungen und Beschädigungen führen.
10
11
12
13
14
26
4
8
5. Abdeckungen (8 und 9) aufstecken und die Kunststoffschrauben (10)
mit Hilfe des Adapters (26) sowie die Schrauben (8.1) festziehen.
6. Abdeckringe (11) auf die Kunststoffschrauben (10) stecken, anschließend
Vierkant zentriert einsetzen. Die Drückerführungsringe (12) und Drücker (13)
einsetzen und mit den Madenschrauben (14) befestigen.
3
7
5
8.1
6
3
3.1
13
14
12
11
10
9
