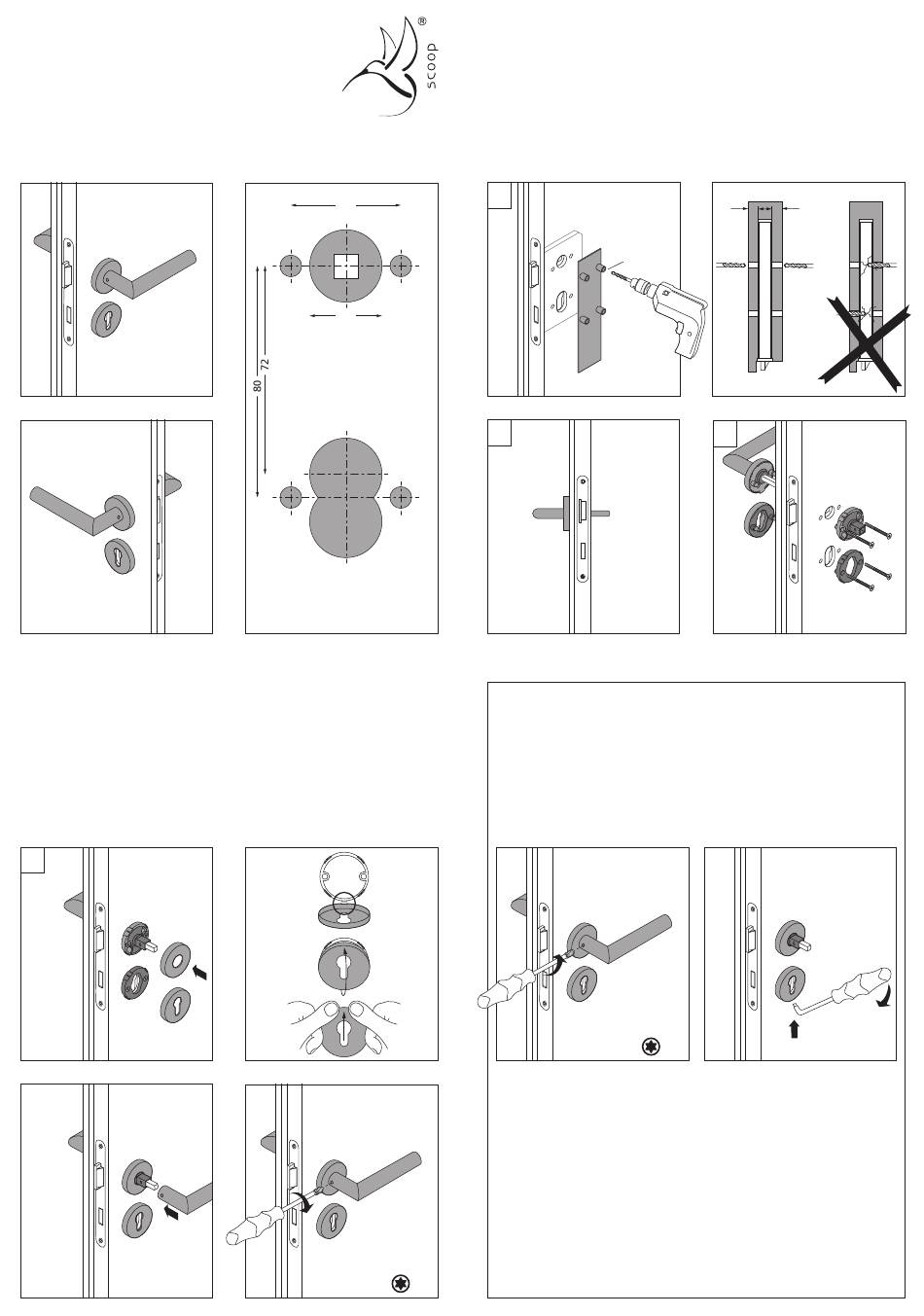

SCOOP Pullbloc 4.1 Montageanleitung

Montageanleitung für original:
Pullbloc 4.1 · Pullbloc 4.1 FS
® ®
Slidebloc 4.0 Slidebloc 4.0 FS
® ®
Kugellager- und Gleitlagertechniken
Made in Germany!
Montage nur von Fachpersonal durchführen lassen.
Zur fachgerechten Montage Bohrlehre verwenden. (scoop Artikel 000133).
Die Garnituren sind wartungsfrei, geprüft und zertifiziert.
rechts
links
4. ! Achtung prüfen ! Der Vierkant
muss mindestens 5 mm aus dem
Anker überstehen, um eine perfekte
Drückerführung zu gewährleisten!
4.
38
Ø 7,5 Ø 7,5
25
Ø 7,5 Ø 7,5
! Achtung ! Ganz wichtig!!
Zuerst die Deckrosette aufklippen
(Verdrehsicherung beachten!)
und erst danach den Drücker
aufsetzen, zusammenpressen, die
Madenschraube fest anziehen.
T15
1. Bohrlehre senkrecht ausrichten.
! Achtung ! Löcher ø 7,5 mm von
beiden Seiten präzise bohren.
Nicht durchbohren, ansonsten kann
das Schloss beschädigt werden!
2. ! Achtung ! Bei Unterkonstruktio-
nen LINKS und RECHTS beachten.
Werksseitig vormontierte linke Seite
mit Vierkant durch die Nuss des Tür-
schlosses schieben bis Stütznocken
in die gebohrten Löcher greifen.
1.
Ø 7,5 mm
2.
Zur Demontage Madenschraube lösen
und Drücker abziehen. Mit Hilfe eines
Rosettenhebers (scoop Artikel 00062)
die Deckrosette von der Unter-
konstruktion abklippen.
3. Rechte Unterkonstruktion über
den Vierkant schieben bis die
Stütznocken in die gebohrten Löcher
greifen. Die rechte Unterkonstrukti-
on mit der Gegenseite verschrauben.
! Achtung ! Bitte beachten Sie, dass
nicht jeder Türtyp im Schlossbereich
gleich stabil ist. Die Schrauben dem
Türtyp entsprechend festschrauben.
max. max.
3.
T15
