CEA ZIQQ ZIQ59 Montageanleitung

Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen

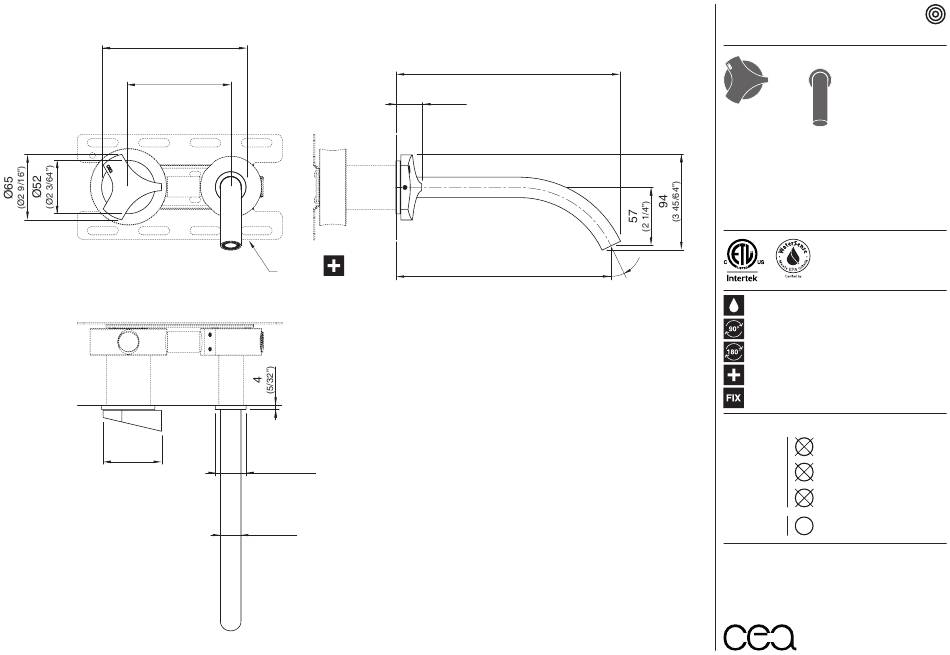

141
(5 35/64")
100
(3 15/16")
PTR03
57
Ø30
(2 1/4")
(Ø1 3/16")
Ø20
(Ø25/32")
220
(8 21/32")
25
(63/64")
210
(8 17/64")
ZIQ59
ZIQ59/ZIQQ
AISI 316/L STAINLESS STEEL
Miscelatore progressivo a parete con bocca di erogazione
Wall mounted progressive mixer with spout
DESIGN
MARIO TESSAROLLO
DANIELA LORATO
25°
Intertek
Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico
Flow rate aerator 5 l/min / 1.3 gpm, water saving
Possibilità di installazione a 90°
Installation possibility at 90°
Possibilità di installazione a 180°
Installation possibility at 180°
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
DO NOT USE
NaClO
UTILIZZARE
TO USE
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV14
PTR
SYSTEM
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HFl
hydrofluoric acid
ipoclorito di sodio
chlorine bleach
sapone a PH neutro
PH
7
neutral PH soap
ceadesign.it

Werbung

loading

Verwandte Anleitungen für CEA ZIQQ ZIQ59

Inhaltszusammenfassung für CEA ZIQQ ZIQ59

  • Seite 1 ZIQ59 _ REV14 SYSTEM (5 35/64”) (8 21/32”) (3 15/16”) (63/64”) ZIQ59/ZIQQ AISI 316/L STAINLESS STEEL Miscelatore progressivo a parete con bocca di erogazione Wall mounted progressive mixer with spout DESIGN MARIO TESSAROLLO DANIELA LORATO 25° PTR03 (8 17/64”) Intertek Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico Flow rate aerator 5 l/min / 1.3 gpm, water saving Possibilità...

  • Seite 2: Installation Warnings

    ZIQ59 _ REV14 SYSTEM H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto si determina in base all’altezza dell’utente e del lavabo. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS Each individual product has to be installed and adjusted to suit the user’s and the washbasin height.
  • Seite 3 ZIQ59 _ REV14 SYSTEM AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
  • Seite 4 ZIQ59 PULIZIA / CLEANING / SAUBEKEIT / LIMPIEZA / NETTOYAGE _ REV14 SYSTEM ceadesign.it...
  • Seite 5 ZIQ59 _ REV14 SYSTEM RICAMBI / SPARE PARTS Carter / Carter RICB045 Maniglia / Handle RICM115 Maniglia / Handle RICM119 Rosetta / Rosette RICR069 Conservare gli strumenti inclusi nel prodotto e utilizzati per l’installazione perchè riutilizzabili per i ricambi. Please, keep the tools included in the item pack and employed for its installation, to re-used them for the spare parts.
  • Seite 6 ZIQ59 RICT030 _ REV14 SYSTEM RICR061 RICAMBI / SPARE PARTS KD/Z/P/X - S/L* RICA001 Aeratore / Aerator 5 l/min / 1.3 gpm RICN054 Bocca di erogazione / Spout Rosetta / Rosette RICR061 RICS249 Chiave aeratore / Key for aerator RICT030 Raccordo / Fitting RICN054 KD/Z/P/X - S/L*...
