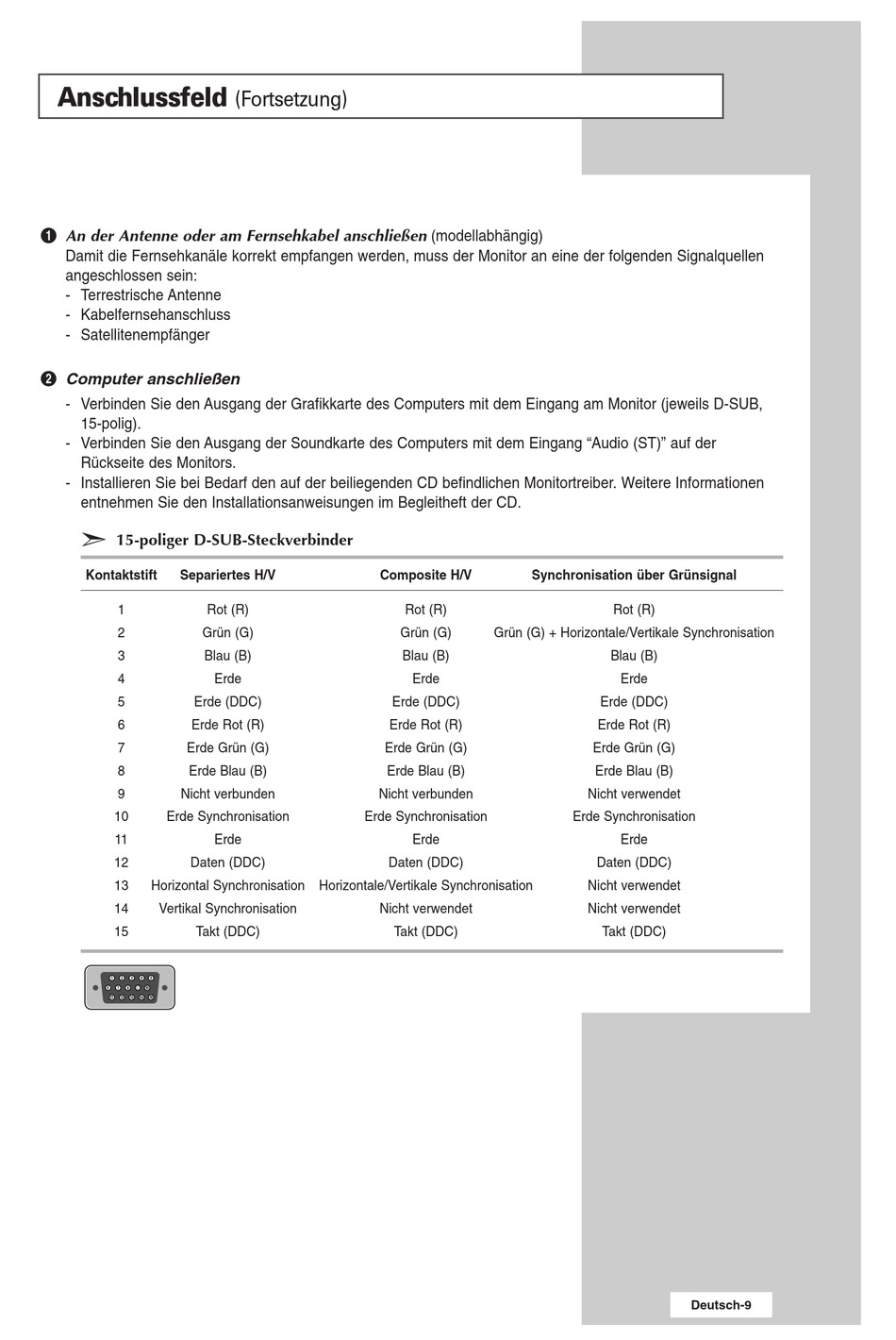

Anschlussfeld
Œ An der Antenne oder am Fernsehkabel anschließen (modellabhängig)
Damit die Fernsehkanäle korrekt empfangen werden, muss der Monitor an eine der folgenden Signalquellen
angeschlossen sein:
- Terrestrische Antenne
- Kabelfernsehanschluss
- Satellitenempfänger
´ Computer anschließen
- Verbinden Sie den Ausgang der Grafikkarte des Computers mit dem Eingang am Monitor (jeweils D-SUB,
15-polig).
- Verbinden Sie den Ausgang der Soundkarte des Computers mit dem Eingang "Audio (ST)" auf der
Rückseite des Monitors.
- Installieren Sie bei Bedarf den auf der beiliegenden CD befindlichen Monitortreiber. Weitere Informationen
entnehmen Sie den Installationsanweisungen im Begleitheft der CD.
➣
15-poliger D-SUB-Steckverbinder
Kontaktstift Separiertes H/V
1 Rot (R)
2 Grün (G)
3 Blau (B)
4
5 Erde (DDC)
6 Erde Rot (R)
7 Erde Grün (G)
8 Erde Blau (B)
9 Nicht verbunden
10 Erde Synchronisation
11
12 Daten (DDC)
13 Horizontal Synchronisation Horizontale/Vertikale Synchronisation
14 Vertikal Synchronisation
15 Takt (DDC)
(Fortsetzung)
Composite H/V
Erde
Nicht verbunden
Erde Synchronisation
Erde
Nicht verwendet
Synchronisation über Grünsignal
Rot (R)
Grün (G) Grün (G) + Horizontale/Vertikale Synchronisation
Blau (B)
Erde
Erde (DDC)
Erde Rot (R)
Erde Grün (G)
Erde Blau (B)
Erde
Daten (DDC)
Takt (DDC)
Rot (R)
Blau (B)
Erde
Erde (DDC)
Erde Rot (R)
Erde Grün (G)
Erde Blau (B)
Nicht verwendet
Erde Synchronisation
Erde
Daten (DDC)
Nicht verwendet
Nicht verwendet
Takt (DDC)
Deutsch-9
