179
(7 3/64")
Ø20
(Ø25/32")
Ø18
(Ø45/64")
Ø40
(Ø1 37/64")
GRA24
230
(9 1/16")
Ø100
(Ø3 15/16")
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
DO NOT USE
INC01
UTILIZZARE
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV12
DESIGN
NATALINO MALASORTI
GRA24/GRADI
AISI 316/L STAINLESS STEEL

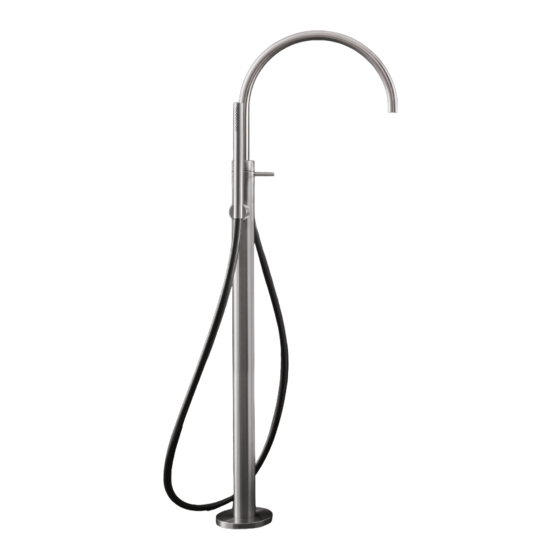

Miscelatore progressivo a colonna
per vasca con bocca di erogazione
girevole e doccetta
Freestanding progressive mixer for
bathtub with swivelling spout and
hand shower
Rompi-getto, utilizzabile per il riempimento vasca
Flow straightener, suitable for bathtub
Prodotto che necessita di parte incasso
Product that needs built-in part
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HFl
hydrofluoric acid
ipoclorito di sodio
NaClO
chlorine bleach
sapone a PH neutro
PH
TO USE
7
neutral PH soap
ceadesign.it
Werbung
Verwandte Anleitungen für CEA GRADI GRA24
Inhaltszusammenfassung für CEA GRADI GRA24
- Seite 1 GRA24 (7 3/64”) _ REV12 DESIGN NATALINO MALASORTI Ø20 (Ø25/32”) Ø18 (9 1/16”) (Ø45/64”) GRA24/GRADI AISI 316/L STAINLESS STEEL Miscelatore progressivo a colonna per vasca con bocca di erogazione girevole e doccetta Freestanding progressive mixer for Ø40 bathtub with swivelling spout and hand shower (Ø1 37/64”) Rompi-getto, utilizzabile per il riempimento vasca...
- Seite 2 GRA24 _ REV12 AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Seite 3 GRA24 _ REV12 ceadesign.it...
- Seite 4 GRA24 _ REV12 PULIZIA / CLEANING / SAUBEKEIT / LIMPIEZA / NETTOYAGE Le portate indicate sono alla pressione consigliata di 3 bar The indicated flow rates are at the recommended pressure of 3 bar PORTATE DOCCETTA / HAND SHOWER FLOW RATE Acciaio inox / Stainless steel 9,8 l/min / 2.6 gpm Gomma siliconica / Silicone rubber...
- Seite 5 GRA24 _ REV12 BOCCA DI EROGAZIONE GIREVOLE CON STOP SWIVELLING SPOUT WITH STOP ceadesign.it...
- Seite 6 GRA24 _ REV12 BOCCA DI EROGAZIONE CON ROTAZIONE COMPLETA SPOUT WITH COMPLETE ROTATION ceadesign.it...
- Seite 7 GRA24 _ REV12 RICAMBI / SPARE PARTS RICA005 Rompi-getto a flusso libero / Free flow aerator RICS027 (23,2 l/min / 6.1 gpm) RICC028 Cartuccia / Cartridge RICS027 Raccordo regolabile / Adjustable connection RICU003 Supporto doccetta / Hand shower holder RICU003 KD/Z/P/X - S/L* RICC028 Conservare gli strumenti inclusi nel prodotto e utilizzati...
- Seite 8 GRA24 _ REV12 RICAMBI / SPARE PARTS RICF018 A/B/G/W/ RICF047 RICA037 Valvola di non ritorno / Check valve SG/PG/BK/AB/DB - I - KD/Z/P/X - S/L* RICD001 Doccetta / Hand shower KD/Z/P/X - S/L* RICA037 RICF018 Flessibile / Hose RICF047 Flessibile / Hose RICS070 Sfera in acciaio inox Ø...
