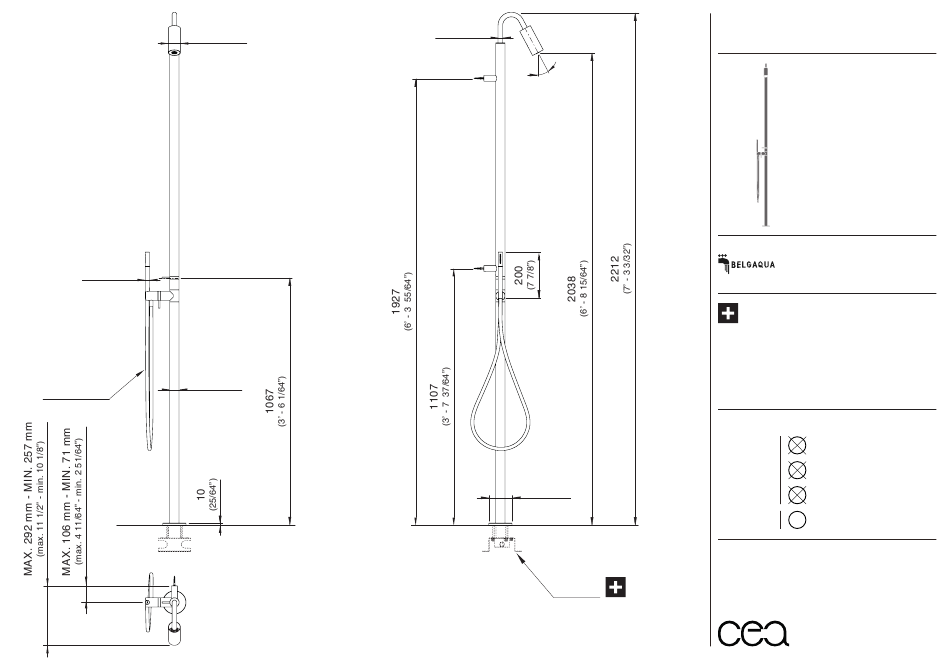

Ø52
(Ø2 3/64")
Ø18
(Ø45/64")
Ø40
L. 1500 mm
(Ø1 37/64")
(L. 4' - 11 1/16")
Ø20
(Ø25/32")
28°
Ø100
(Ø3 15/16")
INC01
GRA26
_ REV11
DESIGN
NATALINO MALASORTI
GRA26/GRADI
AISI 316L STAINLESS STEEL
Gruppo miscelatore progressivo a
colonna con getto aperto a pioggia,
supporto a parete e doccetta
Free-standing progressive mixer set
with conical rain jet, wall bracket
and hand shower
Prodotto che necessita di parte incasso
Product that needs built-in part
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
ceadesign.it
Werbung
Verwandte Anleitungen für CEA GRADI GRA26
Inhaltszusammenfassung für CEA GRADI GRA26
- Seite 1 GRA26 Ø20 Ø52 (Ø25/32”) (Ø2 3/64”) _ REV11 28° DESIGN NATALINO MALASORTI GRA26/GRADI AISI 316L STAINLESS STEEL Gruppo miscelatore progressivo a colonna con getto aperto a pioggia, supporto a parete e doccetta Free-standing progressive mixer set with conical rain jet, wall bracket and hand shower Ø18 (Ø45/64”)
- Seite 2 GRA26 _ REV11 AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Seite 3 GRA26 _ REV11 Per le docce da esterno è consigliabile, in fase di progettazione, creare un impianto con possibilità di scarico per l’acqua (pozzetto) che prima della stagione invernale è necessario svuotare per evitare che le tubazioni dell’impianto e i flessibili della doccia si gonfino e scoppino.
- Seite 4 GRA26 _ REV11 E’ importante sapere che l’acciaio inossidabile AISI 316L delle docce CEADESIGN non teme l’aggressione da parte di agenti esterni, quali nebbie e acque saline o solfuree. Tuttavia si consiglia di pulire la doccia con prodotti specifici per rimuovere eventuali residui depositati dall’acqua ed asciugarla opportunamente.
- Seite 5 GRA26 _ REV11 Le portate indicate sono alla pressione consigliata di 3 bar The indicated flow rates are at the recommended pressure of 3 bar PORTATE / FLOW RATE Doccetta acciaio inox / Hand shower stainless steel 9,8 l/min / 2.6 gpm Doccetta gomma siliconica / Hand shower silicone rubber 8,6 l/min / 2.3 gpm Aeratore / Aerator...
- Seite 6 GRA26 _ REV11 RICAMBI / SPARE PARTS RICS027 RICA041 Aeratore / Aerator (13,4 l/min / 3.5 gpm) RICC028 Cartuccia / Cartridge RICH052 Ghiera / Sleeve RICS027 Raccordo regolabile / Adjustable connection RICS252 Chiave aeratore / Key for aerator RICU003 Supporto doccetta / Hand shower holder RICU003 KD/Z/P/X - S/L* RICC028...
- Seite 7 GRA26 _ REV11 RICAMBI / SPARE PARTS RICF018 A/B/G/W/ RICF047 RICA037 Valvola di non ritorno / Check valve SG/PG/BK/AB/DB - I - KD/Z/P/X - S/L* RICD001 Doccetta / Hand shower KD/Z/P/X - S/L* RICA037 RICF018 Flessibile / Hose RICF047 Flessibile / Hose RICS070 Sfera in acciaio inox Ø...
