Verwandte Anleitungen für BenQ V920
Inhaltszusammenfassung für BenQ V920

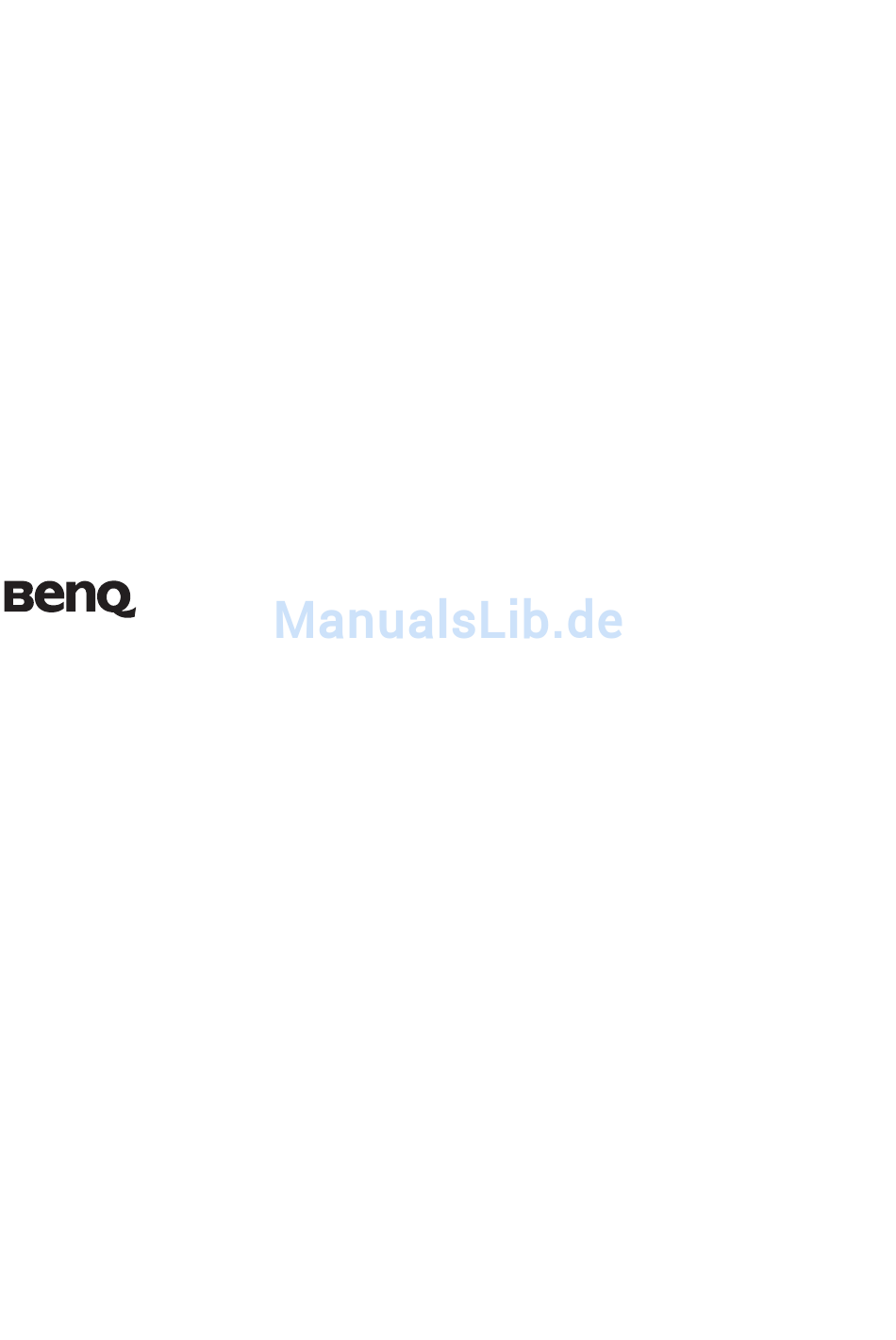

- Seite 1 LCD-Monitor Benutzerhandbuch V920/V920P V2220/V2220P V2420/V2420P V2320/VW2420 Willkommen...
-
Seite 2: Copyright
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Reinigung Und Pflege
Reinigung und Pflege • Reinigung Ziehen Sie vor der Reinigung den Netzstecker des Monitors aus der Steckdose. Reinigen Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger. • Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht blockiert oder abgedeckt werden. -
Seite 4: Inhaltsverzeichnis
Rückansicht ............................. 7 Installation der Monitor-Hardware ................8 So trennen Sie den Monitorsockel ab ..................10 Optimale Benutzung des BenQ-Monitors ..............11 Installation auf einem neuen Computer ..................12 Aktualisierung des Treibers auf einem bereits installierten Computer ........13 Windows 7-System installieren ....................14 Windows Vista-Systeme installieren .................... -
Seite 5: Erste Schritte
1. Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorständer Schnellstartanleitung CD-ROM... - Seite 6 Videokabel: D-Sub Videokabel: DVI-D (Optionales Zubehör für Modelle mit DVI-Eingängen; separat erhältlich) Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports.
-
Seite 7: Monitoransicht Und Anschlüsse
2. Monitoransicht und Anschlüsse Frontansicht 1. Ein-/Aus-Taste 2. Kontrolltasten Rückansicht 3. DVI-D-Anschluss 4. D-Sub-Anschluss 5. Gleichstrom-Eingangsbuchse 6. Sperrschalter • Das obige Diagramm kann sich von Modell zu Modell unterscheiden. • Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden. Monitoransicht und Anschlüsse... -
Seite 8: Installation Der Monitor-Hardware
3. Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Anbringen des Monitorsockels. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. - Seite 9 Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste rechts am Monitor drücken. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: Optimale Benutzung des BenQ-Monitors auf Seite 11, installieren Sie die Monitor Software. Installation der Monitor-Hardware...
-
Seite 10: So Trennen Sie Den Monitorsockel Ab
So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. -
Seite 11: Optimale Benutzung Des Benq-Monitors
Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) -
Seite 12: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für... -
Seite 13: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Kompatibilität mit den Betriebssystemen (OS) Windows XP, Windows Vista und Windows 7 Operating System nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 14: Windows 7-System Installieren
Eigenschaften 4. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Update des Treibers 5. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein. 6. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 7. -
Seite 15: Windows Vista-Systeme Installieren
Benutzerkonto-Steuerung 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Update des Treibers 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8. - Seite 16 Bitte warten Sie, während der Assistent nach Laufwerken und der BenQ LCD Monitor-CD sucht, die Sie in Schritt 6 eingelegt haben. Wenn der Assistent damit fertig ist, sollte er den BenQ-Treiber auf der CD, der sich für Ihr Monitormodell eignet.
-
Seite 17: Bildoptimierung
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. -
Seite 18: So Stellen Sie Den Monitor Ein
6. So stellen Sie den Monitor ein Die Steuerpalette 1 2 3 4 : Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt AUTO automatisch ein. -Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück MENU oder beendet das OSD. -Taste: Für die Bewegung nach links/die Verringerung einer Einstellung. -
Seite 19: Direkttasten-Modus
Direkttasten-Modus Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Helligkeit- und Kontrast-Direkttaste Drücken Sie auf die Taste , um die - und -Anzeigen Helligkeit Kontrast einzublenden. Drücken Sie auf Taste oder und dann auf , um... -
Seite 20: Hauptmenü-Modus
Hauptmenü-Modus Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf die -Taste, um das folgende OSD-Hauptmenü aufzurufen. MENU Es gibt vier OSD-Hauptmenüs: 1. Anzeige 2. Bild DISPLAY MODE: Standard 3. Bild Erweitert Auto Adjustment 4. -
Seite 21: Anzeige-Menü
Anzeige-Menü 1. Drücken Sie auf die -Taste, um das MENU Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um DISPLAY MODE: Standard auszuwählen, und drücken Sie ANZEIGE Auto Adjustment auf die -Taste, um zum Menü zu ENTER H. Position gelangen. - Seite 22 H. Position Stellt die horizontale Position Drücken Sie auf die 0 bis 100 des Bildschirmbildes ein. Taste oder , um den V. Position Stellt die vertikale Position Wert einzustellen. 0 bis 100 des Bildschirmbildes ein. Pixeluhr Passt das 0 bis 100 Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen...
- Seite 23 Bild-Menü 1. Drücken Sie auf die -Taste, um das MENU Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder PICTURE MODE: Standard auszuwählen, und drücken Sie BILD Brightness auf die -Taste, um zum Menü zu ENTER Contrast gelangen. Sharpness 3. Drücken Sie auf die Taste oder Gamma Color...
- Seite 24 Gamma Passen Sie die 1,8 bis 2,6 Drücken Sie die Taste (Verfügbar, Ton-Leuchtdichte an. Der um den Gamma-Wert zu wenn der Standardwert beträgt 2,2 erhöhen (Ton wird Bildmodus auf (Dies ist der Standardwert für dunkler) und drücken Sie Standard oder Windows).
- Seite 25 Benutzer Ermöglicht benutzerdefinierte Drücken Sie auf die • Rot Einstellung des Farbtons. Die (0 bis 100) Taste oder und die Mischung der Primärfarben -Taste, um ENTER • Grün Rot, Grün und Blau kann oder Grün Blau (0 bis 100) geändert werden, um einen auszuwählen.
- Seite 26 Bild Erweitert-Menü 1. Drücken Sie auf die -Taste, um das MENU Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder PICTURE ADVANCED MODE: Standard auszuwählen, und BILD ERWEITERT Picture Mode Standard drücken Sie auf die -Taste, um zum ENTER Senseye Demo Menü...
- Seite 27 Demo Senseye Zeigt die Vorschau von Drücken Sie auf die • EIN Bildschirmbildern im unter Taste oder , um die • AUS Bildmodus ausgewählten Einstellungen zu ändern. Modus. Der Bildschirm wird in zwei Fenster unterteilt; das linke Fenster zeigt Bilder im Standardmodus, während das rechte Fenster Bilder im ausgewählten Modus anzeigt.
- Seite 28 Farbformat Ermittelt den Farbraum Drücken Sie auf die • RGB (RGB oder YUV) basierend -Taste, um diese ENTER • YUV auf dem folgenden erkannten Option auszuwählen. Videosignal: Drücken Sie auf die Taste oder , um die • D-Sub (VGA) vom PC: Das Einstellungen zu ändern.
-
Seite 29: System-Menü
System-Menü 1. Drücken Sie auf die -Taste, um das MENU Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um SYSTEM MODE: Standard auszuwählen, und drücken Sie SYSTEM Input auf die -Taste, um zum Menü zu ENTER OSD Settings gelangen. - Seite 30 Sprache Stellt die Sprache des Drücken Sie auf die • English OSD-Menüs ein. Taste oder , um den • Français Wert einzustellen. • Deutsch • Italiano • Español • Polski • 日本語 Die in Ihrem OSD • Česky gezeigten Sprachoptionen können sich von den auf •...
- Seite 31 OSD-Sperre Verhindert, dass alle Drücken Sie auf die • JA Monitoreinstellungen Taste oder , um den • NEIN unbeabsichtigt geändert Wert einzustellen. werden. Wenn diese Funktion aktiviert ist, sind die OSD-Steuerelemente Um die OSD-Steuerelemente und Direkttasten wieder zu aktivieren, wenn deaktiviert.
-
Seite 32: Fehlerbehebung
7. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. -
Seite 33: Weitere Hilfe
Verfügung. Weitere Hilfe? Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com. Fehlerbehebung...
