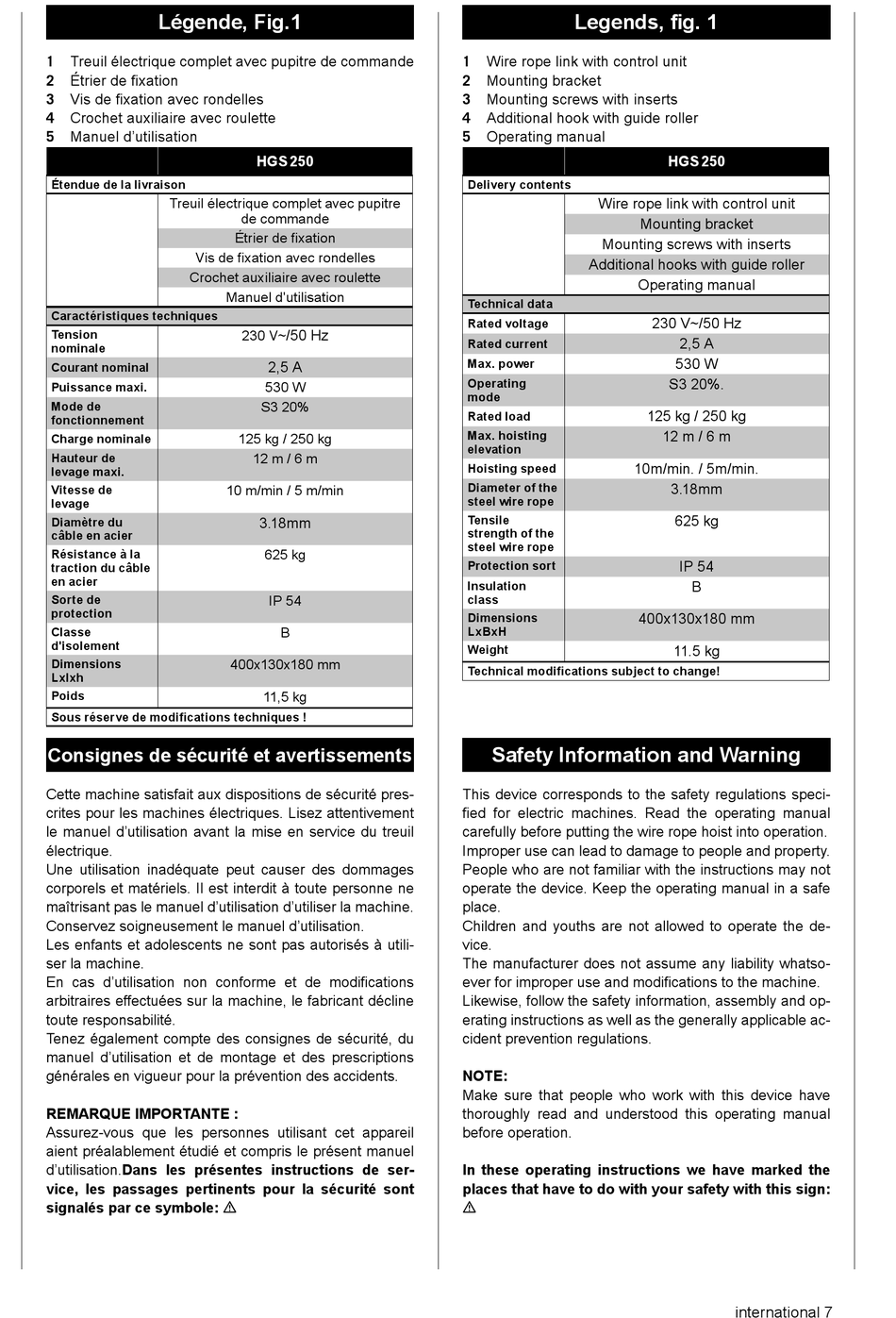

Légende, Fig.1
Treuil électrique complet avec pupitre de commande
1
Étrier de fixation
2
Vis de fixation avec rondelles
3
Crochet auxiliaire avec roulette
4
5
Manuel d'utilisation
Étendue de la livraison
Treuil électrique complet avec pupitre
Vis de fixation avec rondelles
Crochet auxiliaire avec roulette
Caractéristiques techniques
Tension
nominale
Courant nominal
Puissance maxi.
Mode de
fonctionnement
Charge nominale
Hauteur de
levage maxi.
Vitesse de
levage
Diamètre du
câble en acier
Résistance à la
traction du câble
en acier
Sorte de
protection
Classe
d'isolement
Dimensions
Lxlxh
Poids
Sous réserve de modifications techniques !
Consignes de sécurité et avertissements
Cette machine satisfait aux dispositions de sécurité pres-
crites pour les machines électriques. Lisez attentivement
le manuel d'utilisation avant la mise en service du treuil
électrique.
Une utilisation inadéquate peut causer des dommages
corporels et matériels. Il est interdit à toute personne ne
maîtrisant pas le manuel d'utilisation d'utiliser la machine.
Conservez soigneusement le manuel d'utilisation.
Les enfants et adolescents ne sont pas autorisés à utili-
ser la machine.
En cas d'utilisation non conforme et de modifications
arbitraires effectuées sur la machine, le fabricant décline
toute responsabilité.
Tenez également compte des consignes de sécurité, du
manuel d'utilisation et de montage et des prescriptions
générales en vigueur pour la prévention des accidents.
REMARQUE IMPORTANTE :
Assurez-vous que les personnes utilisant cet appareil
aient préalablement étudié et compris le présent manuel
d'utilisation.Dans les présentes instructions de ser-
vice, les passages pertinents pour la sécurité sont
signalés par ce symbole: m
HGS 250
de commande
Étrier de fixation
Manuel d'utilisation
/50 Hz
230 V~
2,5 A
530 W
S3 20%
125 kg / 250 kg
12 m / 6 m
10 m/min / 5 m/min
3.18mm
625 kg
IP 54
B
400x130x180 mm
11,5 kg
Legends, fig. 1
Wire rope link with control unit
1
Mounting bracket
2
Mounting screws with inserts
3
Additional hook with guide roller
4
5
Operating manual
Delivery contents
Wire rope link with control unit
Mounting screws with inserts
Additional hooks with guide roller
Technical data
Rated voltage
Rated current
Max. power
Operating
mode
Rated load
Max. hoisting
elevation
Hoisting speed
Diameter of the
steel wire rope
Tensile
strength of the
steel wire rope
Protection sort
Insulation
class
Dimensions
LxBxH
Weight
Technical modifications subject to change!
Safety Information and Warning
This device corresponds to the safety regulations speci-
fied for electric machines. Read the operating manual
carefully before putting the wire rope hoist into operation.
Improper use can lead to damage to people and property.
People who are not familiar with the instructions may not
operate the device. Keep the operating manual in a safe
place.
Children and youths are not allowed to operate the de-
vice.
The manufacturer does not assume any liability whatso-
ever for improper use and modifications to the machine.
Likewise, follow the safety information, assembly and op-
erating instructions as well as the generally applicable ac-
cident prevention regulations.
NOTE:
Make sure that people who work with this device have
thoroughly read and understood this operating manual
before operation.
In these operating instructions we have marked the
places that have to do with your safety with this sign:
m
HGS 250
Mounting bracket
Operating manual
230 V~/50 Hz
2,5 A
530 W
S3 20%.
125 kg / 250 kg
12 m / 6 m
10m/min. / 5m/min.
3.18mm
625 kg
IP 54
B
400x130x180 mm
11.5 kg
international 7
