ZUSAMMENBAU

Jeder Standardsatzanruf wird zusammengebaut, indem man einfach das Mikroskop auflädt.
1
Installierung oder die LED ersetzend
Anwendbarer LED Wiedereinbau: LED P/N9135000-950
Benutzen Sie immer die gekennzeichneten Teile. Unter Verwendung einer LED anders als die spezifiziert von
LABOMED kann zu eine Brandgefährdung oder ein unsachgemäßes helles Niveau führen. Wenn
Verschmutzung auftritt, wischen Sie Birnenoberfläche mit einem Tuch ab, das etwas mit Spiritus befeuchtet
wird.
! Vorsicht: Für LED-Wiedereinbau während des Gebrauches oder des rechter Nachgebrauches
Die die LED-Einfaßung und Bereiche nahe diesen sind heiß während und rechter Nachgebrauch. Stellen Sie
den Drehknopf auf " O " (AUS) ein, trennen Sie den aufladenadapter vom Wandanschluß, und lassen Sie LED
abkühlen, bevor Sie sie durch eine neue LED der gekennzeichneten Art ersetzen. Abkuehlzeit kann mit
umgebendem tempenture schwanken.
1
Batterie-Wiedereinbau
9
5
3
6
1
2
4
7

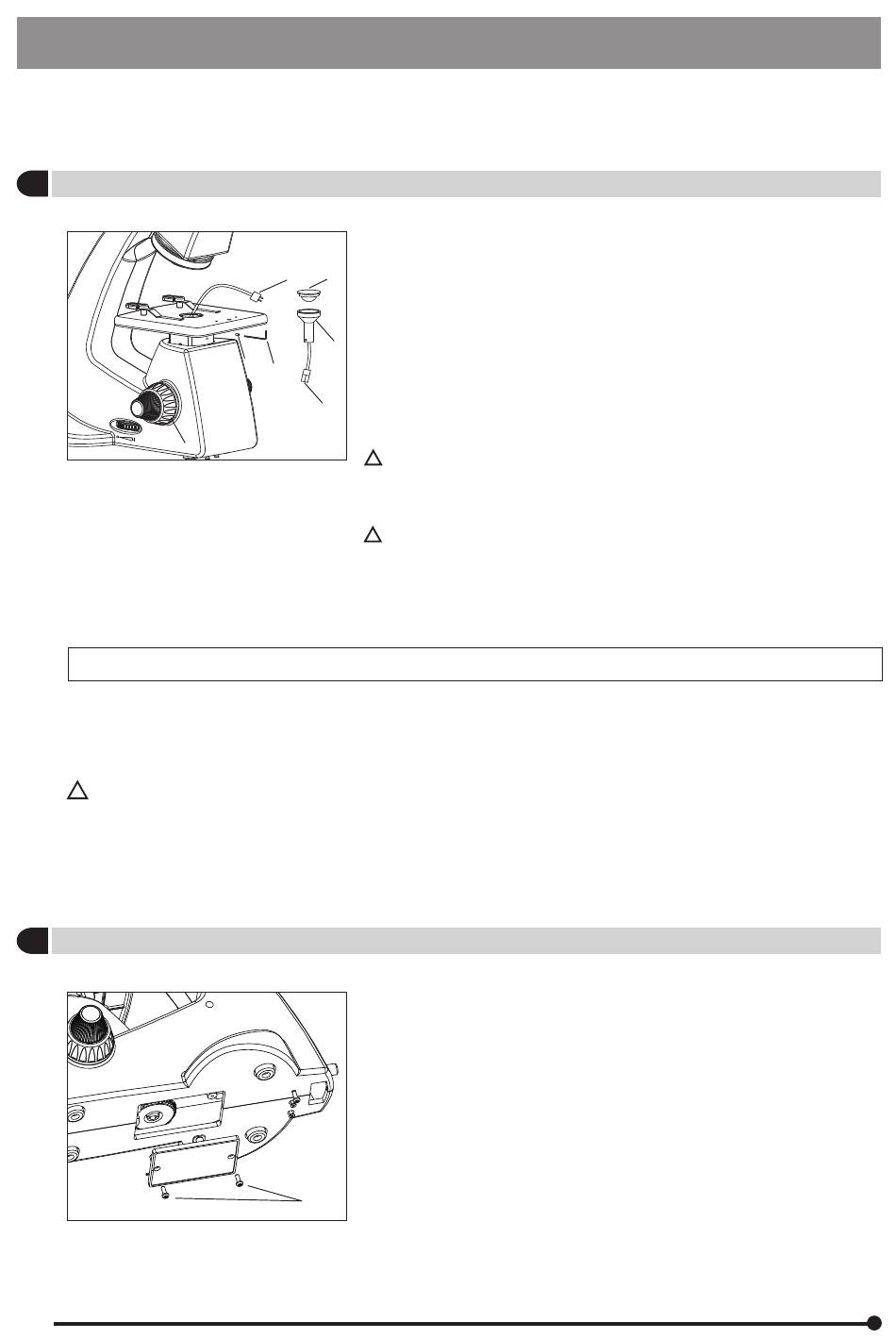

Fig. 3
1
Fig. 4
Bevor sie ändert entfernen die LED, Probe vom Mikroskoprahmen und
bewegen sich in die leere objektive Position. Falls alle obiectives
angebracht werden, bewegen Sie sich auf die Zielsetzung 4x.
1. Heben Sie das Stadium an. in die höchste Position, indem es den
groben Fokusdrehknopf dreht, stoppen (7) kluges ab. Siehe Fig 3.
2. Verwenden Sie Allen-Schlüssel 3mm (2), um die Schraube (1), vom
Stadium zum LED Versammlung zu entriegeln.
3. Ordnen Sie die LED von den Verbindungsstücken ab (3 u. 4), durch sie
leicht auseinanderziehen. Sichern Sie den untereren Teil des
Verbindungsstücks mit dem Stadiumsclip, um ihn von nach innen
gleiten zu vermeiden.
! Vorsicht: Ziehen Sie nicht die LED übermäßig, wie sie den
Drahtkabelstrang innerhalb des Systems beschädigen kann.
4. Entfernen Sie das Kondensatorsystem (5), indem Sie es Antirechtses
herum drehen.
!
Vorsicht: Entfernen Sie die LED, indem Sie sie mit einem weichen
Seidenpapier oder einem Tuch halten, um Fingerabdrücke zu
vermeiden.
5. Entfernen Sie die LED-Versammlung (6) und ersetzen Sie durch neue
LED.
6. Reverse das Verfahren von 4 bis 2, zum des Systems zu sichern.
Stehen Sie das Mikroskop sicher beiseite still und halten Sie das
folgende Verfahren ein:
1. Ziehen Sie dem Aufkleber ab, der elektrisches Information zeigt.
2. Öffnen Sie die Schrauben (1) wie in Fig. 4. gezeigt.
3. Ersetzen Sie die Batterie.
4. H eben den Betrieb von Punkt 3 bis 2 auf, um den Prozess
abzuschließen.
5. Wiedereinbaubatterie kommt mit einem Aufkleber, der nach der
Aufladung der Batterie ersetzt werden soll, um das System tamper-
proof zu bilden.
