Energy Analyse Case
2.2.7
USB – Anschluss
2.3
Messgeräte Deckel
2.3.1
Messzangen
2.3.2
Sensorfeld
Es stehen zwei USB‑Anschlüsse zur Verfügung, ein Anschluss am Gerät und
ein Anschluss am Display. An den beiden USB‑Anschlüssen können USB-
Teilnehmer angeschlossen werden.
Im Messgerätedeckel werden die mitgelieferten Strommesszangen aufbe‐
wahrt. Zusätzlich kann über Profibus ein weiteres dezentrales Sensorfeld auf‐
geschaltet werden.
1
Messzange 100A
2
Messzangen 1000A
3
Sensorfeld
4
Kommunikationsfeld

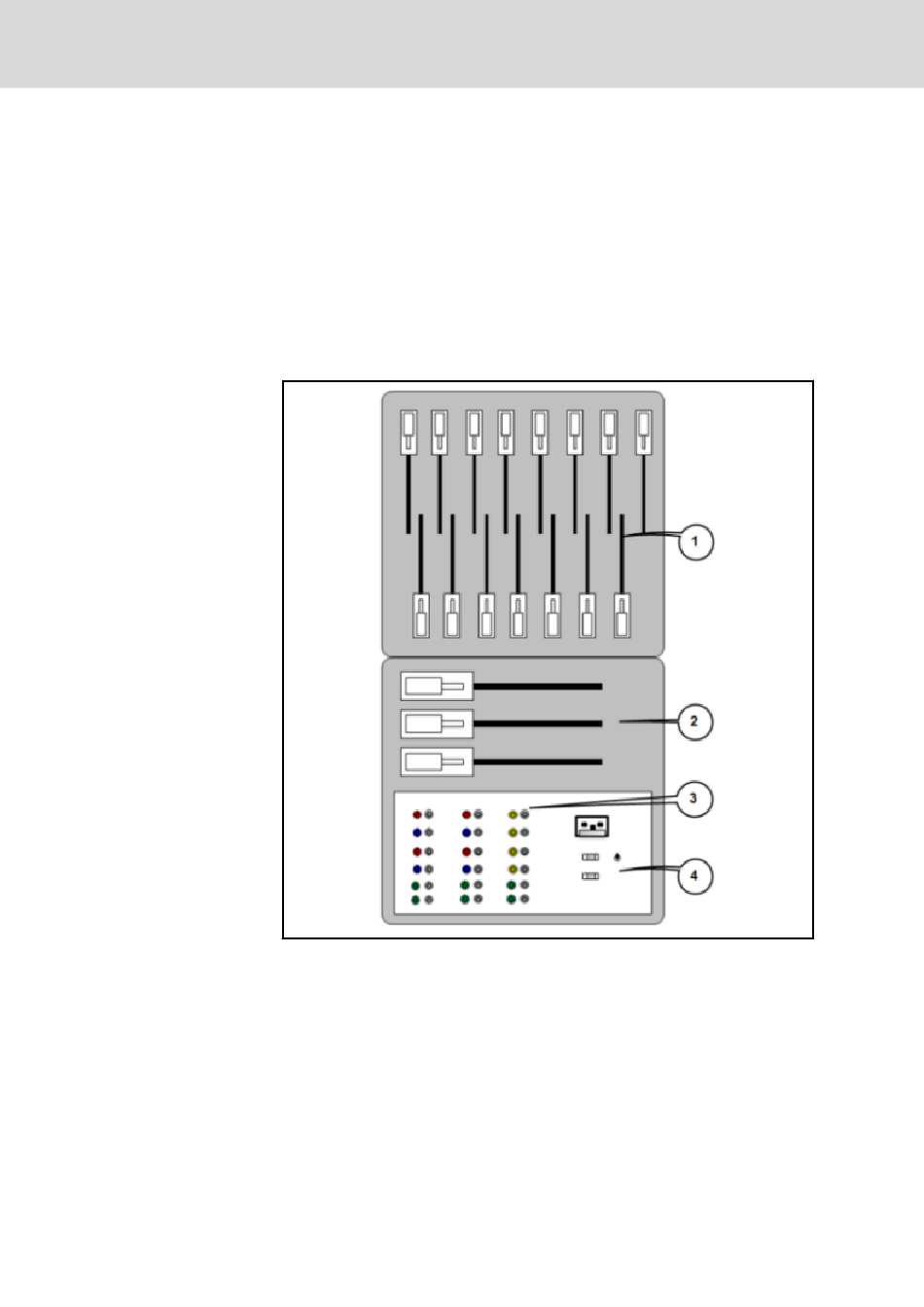

Abb.2-4:
Kofferdeckel mit Strommesszangen
Im Sensorfeld können weitere analoge Sensoren auf das Gerät geschaltet
werden. Sie werden auf alle Messgeräte verteilt. Im Sensorfeld können fol‐
gende Sensoren angeschlossen werden:
●
4 x 0 ... 20 mA
●
4 x 0 ... 10 V
DOK-MTX***-EAC-01*****-IT01-DE-P
Energy Analyse Case Datenlogger
