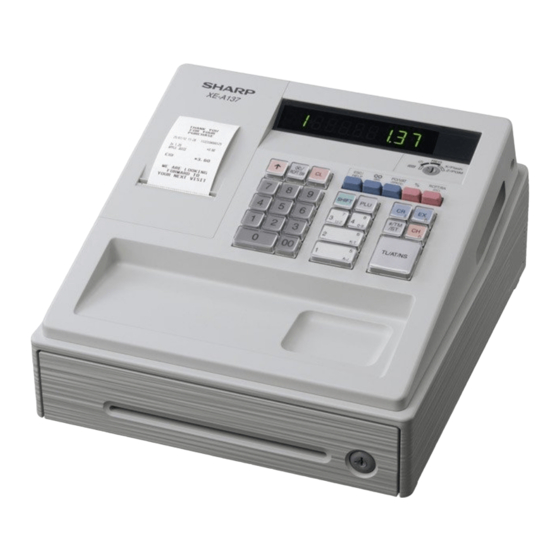

Sharp XE-A137 Anleitung
  1. Anleitungen
  2. Marken
  3. Sharp Anleitungen
  4. Kassensysteme
  5. XE-A137
  6. Anleitung

Sharp XE-A137 Anleitung

Für die fiskalisierung der kasse
Vorschau ausblenden Andere Handbücher für XE-A137:
Inhaltsverzeichnis

Werbung

Quicklinks

XE-A137 / XE-A147
Anleitung
für die Fiskalisierung der Kasse
Deutsche Fiskal ROM Version 8.00
V1.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp XE-A137

Inhaltszusammenfassung für Sharp XE-A137

  • Seite 1 XE-A137 / XE-A147 Anleitung für die Fiskalisierung der Kasse Deutsche Fiskal ROM Version 8.00 V1.0...
  • Seite 2 1. Video-Installationsanleitung 2. Vorbereitung der Kasse 3. Notwendige Aktivierungsschritte 4. Neue Funktionen 5. Änderungen / Korrekturen 6. Datenkompatibilität 7. Eingestellte Programmierungen / Funktionen 8. Wichtige Hinweise 9. Anhang „Alphanumerische Zeichen programmieren“ 10. Fehlermeldungen Seite 2 von 28...
  • Seite 3 1. Video Installationsanleitung Sehr geehrter Kunde, um Ihnen die in dieser Broschüre beschriebene Fiskal- Installation Ihrer Kasse so einfach wie möglich zu gestalten, haben wir Ihnen diesen Inhalt ebenso mit einem Videofilm zur Geräteeinrichtung auf unserer Internetseite zur Verfügung gestellt. Den Film mit der Beschreibung der Fiskal- Installation Ihrer Kasse, können Sie über den folgenden QR-Kode aufrufen.

  • Seite 4: Vorbereitung Der Kasse

    3. Papierrollen einsetzen. 4. Den Modus-Schlüssel in die REG Schlossposition bringen. 5. Die gelieferte Swissbit SD-Karte (TSE) in den SD-Kartenschlitz einsetzen, bis diese hörbar einrastet. XE-A137 XE-A147 6. Den Netzstecker in die Steckdose stecken. Die Programmnullstellung mit Speicherlöschung startet. Nach erfolgter Programmnullstellung erscheint im Display 0.00...

  • Seite 5: Notwendige Aktivierungsschritte

    3. Notwendige Aktivierungsschritte Die notwendige Aktivierungsschritte zur Aktivierung des deutschen Fiskalmodus- sowie der Basis- Einstellungen sind wie folgt beschrieben durchzuführen. Den Modus-Schlüssel in die Z/PGM Schlossposition bringen und belassen und alle nachfolgenden Job Codes ausführen. Für die mit X gekennzeichneten Eingaben, die Zehnertastatur der Kasse nutzen.

  • Seite 6: Programmieren Der 8-Stellige Seriennummer Der Kasse

    Programmieren der 8-stellige Seriennummer der Kasse JOB Code #621 Tasteneingabefolge XXXXXXXX XXXXXXXX entspricht der 8-stellige Seriennummer der Kasse z.B. 4800723X Beispiel der Tasteneingabefolge der 8-stelligen Seriennummer 4800723X Seite 6 von 28...

  • Seite 7: Programmieren Von Datum Und Uhrzeit

    Programmieren von Datum und Uhrzeit Datum z.B. 2. Januar 2021 Tasteneingabefolge 2 stellig Tag, 2 stellig Monat, 2 stellig Jahr Uhrzeit z.B. 10:30 Tasteneingabefolge 2 stellig Stunde, 2 stellig Minute Programmieren PUK JOB Code #622 Tasteneingabefolge XXXXXX XXXXXX ist eigene erstellte 6-stelliger PUK z.B. 700482 Eingabe mit den Zifferntasten Seite 7 von 28...

  • Seite 8: Programmieren Admin Pin

    Programmieren Admin PIN JOB Code #623 Tasteneingabefolge XXXXX XXXXX ist eigene erstellte 5-stellige Admin PIN z.B. 48007 Eingabe mit den Zifferntasten Programmieren Time Admin PIN JOB Code #624 Tasteneingabefolge XXXXX XXXXX ist eigene erstellte 5-stellige Time Admin PIN z.B. 48000 Eingabe mit den Zifferntasten Swissbit SD-Karte (TSE) initialisieren Durch Ausführen des folgenden JOB Codes wird die Swissbit SD-Karte (TSE) mit den eingegebenen...
  • Seite 9 Nach erfolgreicher Initialisierung erfolgt der automatische Ausdruck der „PUK/PIN“ Informationen und der „Amtlichen Formulardaten“ für die Registrierung bei der zuständigen Finanzbehörde. Mit der deutschen Fiskal ROM Version und Programmnullstellung mit Speicherlöschung sind die Mehrwertsteuersätze und deren Mehrwertsteuer-Funktionstexte für den Bon- und Berichtsausdruck wie folgt voreingestellt: Mehrwertsteuersätze Funktionstexte...

  • Seite 10: Formatieren Der Swissbit Sd-Karte (Tse) (Ordner Anlegen)

    Nullstellungsbericht (Z1) automatisch gespeichert und werden für die Erstellung der bei einer Finanzprüfung benötigten Daten (DSFinV-K) benötigt. Den Modus-Schlüssel in die Z/PGM Schlossposition bringen JOB Code #140 Tasteneingabefolge Das Verzeichnis SHARP\ECRXXX14 und weitere Unterverzeichnisse werden angelegt. Seite 10 von 28...

  • Seite 11: Neue Funktionen

    4. Neue Funktionen Swissbit SD-Karte (TSE) Initialisieren Um eine neue Swissbit SD-Karte (TSE) betriebsbereit für die Verwendung in einer bereits programmierten Kasse vorzubereiten, muss die Swissbit SD-Karte (TSE) zuvor mit der Kasse durch den hier angegebenen JOB Code initialisiert werden. JOB Code #626 Tasteneingabefolge Automatischer Ausdruck der „PUK/PIN“...
  • Seite 12 Admin PIN Freigabe Unter gewissen Umständen werden Sie zur Eingabe Ihrer individuellen Admin PIN aufgefordert. Wurde bei der Eingabe 3 mal die falsche PIN eingegeben, so wird die Admin PIN gesperrt. Mit dem JOB CODE PIN Freigabe ist es möglich die Admin PIN bei gleichzeitiger Eingabe einer neuen Admin PIN zu entsperren.
  • Seite 13 Swissbit SD-Karte (TSE) öffnen Sollte bei einem Ausfall einer Swissbit SD-Karte (TSE) die Kasse mit einer weiteren, bereits mit der gleichen Kasse initialisierten, Swissbit SD-Karte (TSE) betrieben werden, so kann die Swissbit SD- Karte (TSE) mit der Kasse geöffnet und für den Betrieb freigeschaltet werden. Dieser Schritt ist notwendig, wenn sich zwischenzeitlich die Admin PIN geändert hat.

  • Seite 14: Alle Offenen Transaktionen In Der Swissbit Sd-Karte (Tse) Schließen

    Alle offenen Transaktionen in der Swissbit SD-Karte (TSE) schließen Sollte einmal eine Kasse ausfallen und die Swissbit SD-Karte (TSE) in einer anderen Kasse weiter genutzt werden, so können sich offene Transaktionen auf der Swissbit SD-Karte (TSE) befinden. Da die Swissbit SD-Karte (TSE) maximal 512 offenen Transaktionen gleichzeitig vorhalten kann, kann es notwendig sein, die nicht abgeschlossen Transaktionen von der ausgefallen Kasse in der Swissbit SD-Karte (TSE) zu löschen.

  • Seite 15: Swissbit Sd-Karte (Tse) Außer Betrieb Nehmen

    Swissbit SD-Karte (TSE) außer Betrieb nehmen Wird eine Swissbit SD-Karte (TSE) außer Betrieb genommen, so steht hierfür ein JOB CODE zur Verfügung. JOB Code #300 Tasteneingabefolge Der Schlussbeleg wird ausgedruckt. Danach steht die Swissbit SD-Karte (TSE) nicht mehr für Registrierungen zur Verfügung. Hinweis: Um eine Swissbit SD-Karte (TSE) außer Betrieb zu setzen, müssen zuvor der allgemeine tägliche sowie periodische Nullstellungsbericht (Z1 und Z2) durchgeführt worden sein.

  • Seite 16: Leistungs-Änderungen Zur Standard Rom Version

    5. Änderungen / Korrekturen Leistungs-Änderungen zur Standard ROM Version Um den neuen Vorschriften zu entsprechen, stehen einige Funktionen bei der neuen deutschen Fiskal ROM Version nicht mehr zur Verfügung. Diese sind: Prozentualer Zwischensummenrabatt (ST%) Eine Proformarechnung Eine Gebinderegistrierung Hinweis: Weitere Details finden Sie auch in der Rubrik „Eingestellte Programmierungen / Funktionen“. Schubladenöffnung Vor Ausdruck des allgemeinen täglichen Z1-Berichts öffnet sich jetzt automatisch die Schublade.

  • Seite 17: Datenkompatibilität

    Programmdaten in den zuvor ausgewählten Ordner sichern“ fort. Ansonsten muss zuerst ein Ordner angelegt werden. Ordner zur Datenspeicherung anlegen JOB Code #140 Tasteneingabefolge Das Verzeichnis SHARP\ECRXXX14 und weitere Unterverzeichnisse werden angelegt. Alle Programmdaten in den zuvor angelegten Ordner sichern JOB Code #141 Tasteneingabefolge Seite 17 von 28...

  • Seite 18: Daten Laden

    Alle Programmierdaten Modell Versionen Version kompatibel kompatibel XE-A137/A147 1.01-1.08 Nein Hinweis: Einen Ausdruck über die aktuell installierte ROM Version erhalten Sie wie folgt: ROM Version Auf dem Ausdruck steht unter der Zeile „ROM VERSION“ das Modell und die aktuell installierte ROM Version.

  • Seite 19: Eingestellte Programmierungen / Funktionen

    7. Eingestellte Programmierungen / Funktionen Ausdruck QR Kode und QR Kode Daten im lesbaren Format Zur Zeit der Fertigstellung des Kassenprogramms, war es nicht gesetzlich definiert einen QR Kode anstatt der QR Kode Daten im lesbaren Format auf dem Bon zu drucken. Um hier zukünftigen Änderungen zu entsprechen, ist es möglich die Druckauswahl entsprechend zu setzen.
  • Seite 20 Bon Beispiel KASSEN-ID:63103464 Kassenseriennummer #0013 Laufender Bonnummer 0001 CLERK0001 000000 Bediener –Nummer – Name und Maschiennummer TRANS:5 Transaktionsnummer 1x 10.00 *10.00 A Artikel 1 ZW-SUMME *10.00 A ------------------------------------------------ MWST-ZW 19% *10.00 MWST 19% *1.60 Registrierdaten NETTO 1 *8.40 ------------------------------------------------ *10.00 BEGINN: 27/10/2019 15:59 Start-Zeit der Buchung...
  • Seite 21 Z/PGM Programmierung / Funktion Auswahl Einstellung Ausdruck des Z-Zählers im Z-Bericht Fest eingestellt Ausdruck von Gesamtsumme 1 (GT1) Fest eingestellt im Z-Bericht Ausdruck von Gesamtsumme 2 (GT2) Fest eingestellt im Z-Bericht Ausdruck von Gesamtsumme 3 (GT3) Fest eingestellt im Z-Bericht Nullstellung von GT1, 2 und 3 durch Nein Fest eingestellt...
  • Seite 22 Z/PGM Modus Programmierung / Funktion Auswahl Einstellung Ausdrucken des Mehrwertsteuerbetrags auf Fest eingestellt dem Kassenbon Ausdrucken des mehrwertsteuerpflichtigen Fest eingestellt Betrags auf dem Kassenbon Ausdrucken des Nettobetrags auf dem Fest eingestellt Kassenbon Ausdruck einer Bonkopie für eine normale Gesperrt Transaktion im Stornomodus Text *BONKOPIE* Fest eingestellt E-Journal Nullstellungbericht...

  • Seite 23: Wichtige Hinweise

    8. Wichtige Hinweise Nutzungszeitraum einer Swissbit SD-Karte (TSE) Die Swissbit SD-Karte (TSE) hat einen begrenzten Nutzungszeitraum. Dieser ist abhängig von dem zur Verfügung stehenden freiem Speicher, der Anzahl von erstellten Signaturen und von der Lebensdauer des Zertifikates in der Swissbit SD-Karte (TSE). Der zur Verfügung stehende Speicher sowie die Anzahl der erstellten Signaturen ist abhängig vom Nutzungsgrad der TSE, wobei die Lebensdauer des Zertifikates an ein Datum gebunden ist.

  • Seite 24: Regelmäßige Datensicherung (Backup)

    Es wird dringend empfohlen diesen Ordner regelmäßig, vorzugsweise monatlich nach dem allgemeinen Nullstellungsbericht (Z1), zu sichern, um bei einem Verlust der Daten eine Sicherungskopie zu haben. Der einfachste Weg hierfür ist, per PC das komplette Verzeichnis SHARP von der Swissbit SD-Karte (TSE) auf ein weiteres Speichermedium zu kopieren. Fremdwährung Bei dem Nutzen der Fremdwährungsumrechnungsfunktion achten Sie bitte darauf, dass die...

  • Seite 25: Artikel-Einzelaufzeichnung

    Preisminderungen, die Zahlungsart, das Datum und der Zeitpunkt des Umsatzes sowie die verkaufte Menge bzw. Anzahl.“ Entsprechende Programmierhinweise in der XE-A137 / XE-A177 Bedienungsanleitung - Programmierung der Mehrwertsteuersätze / Seite 14 - Programmierung des Warengruppenpreises und Mehrwertsteuerzuordnung / Seite 16 - Zuordnung der Mehrwertsteuersätze zu den Warengruppe / Seite 16...

  • Seite 26: Eingabe Von Zeichencodes Mit Den Zifferntasten Der Tastatur

    (DC)-Taste eingegeben werden. Bei der Eingabe eines Zeichens von doppelter Größe leuchtet das Symbol „_“ in der Anzeige auf. Es müssen alle drei Stellen des Zeichencodes eingetippt werden (auch wenn der Code mit Null(en) beginnt). Beispiel: Programmierung des Wortes „SHARP“ in doppelter Zeichengröße Seite 26 von 28...
  • Seite 27 Zeichencode: *(DC): Zeichencode in Doppelzeichengröße Seite 27 von 28...
  • Seite 28 10. Fehlermeldungen Angezeigter Bedeutung Fehlercode E-Sd-01 Keine SD-Karte eingesetzt E-Sd-02 SD-Karte ist schreibgeschützt E-Sd-21 Falsche SD-Karte E-Sd-22 SD-Karte ist voll E-Sd-23 Fehler beim Schreiben auf SD-Karte E-Sd-24 SD-Karte ist gewechselt worden E-Sd-25 Neue SD-Karte E-Sd-26 Falsche PIN-Eingabe E-Sd-27 Die PIN ist blockiert E-Sd-28 TSE ist nicht geöffnet E-Sd-29...
