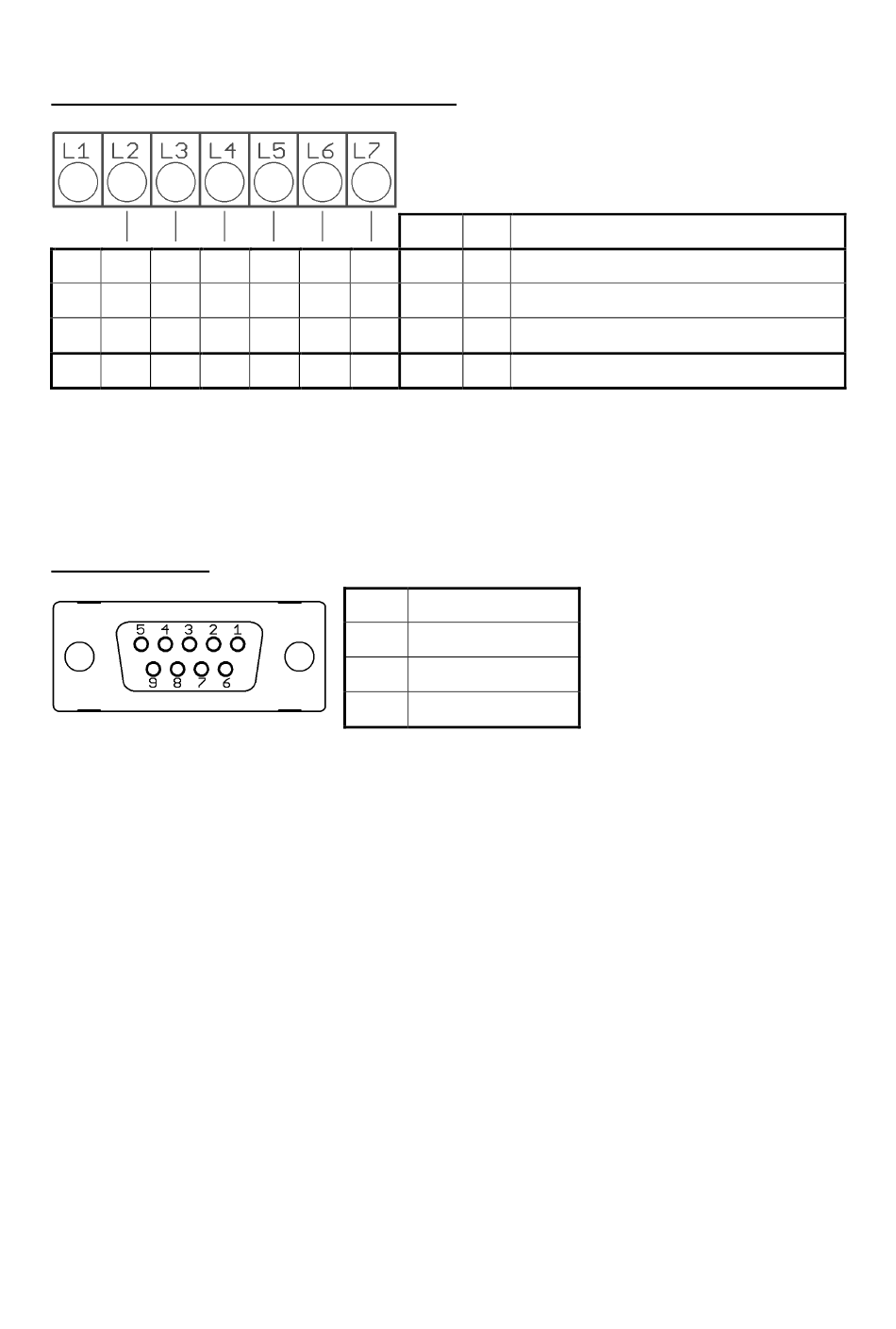

4.8 Anschlussbild: Feldbus-Schnittstellen

Typ 03 / 07 : Serielle Schnittstellen / CAN
A B
RxD
H L
Das serielle Feldbusmodul (Typ: 03) beinhaltet die drei Schnittstellen RS232, RS485 und
TTY. Durch die Anschlussbelegung und den Parameter „HW-Konfig" wird der
gewünschte Bus ausgewählt.
Typ 09: Profibus

4.9 Anschlussbild: LAN und USB

USB-Anschluss:
Durchführung eines Firmwareupdates.
(nur FAT formatierte Sticks werden unterstützt.)
LAN-Anschluss:
Verbindung zum Konfigurations-Tool EloVision 3.
Lesen und schreiben von Parametern über MODBUS-TCP.
Anleitung: R4020-XX-X-000-X-X_DE
Bus
RS485
TxD GND RS232
- + TTY
CAN
Pin 3 Daten RxD / TxD - P
Pin 5 GND
Pin 6 +5V
Pin 8 Daten RxD / TxD - N
Version: 1.01
Typ Bemerkung
03 Parameter HW-Konfig = RS232 / RS485
03 Parameter HW-Konfig = RS232 / RS485
03 Parameter HW-Konfig = TTY (Stromschleife)
07 Noch nicht verfügbar
Die 5V-Versorgung dient nur zur
Versorgung der Busabschlusswider-
stände.
Eine weitere Belastung ist nicht zu-
lässig.
