TRIVENT C-NR Montage- & Bedienungsanleitung

Nachlauf-Modul C-NR
Montage- / Bedienungsanleitung

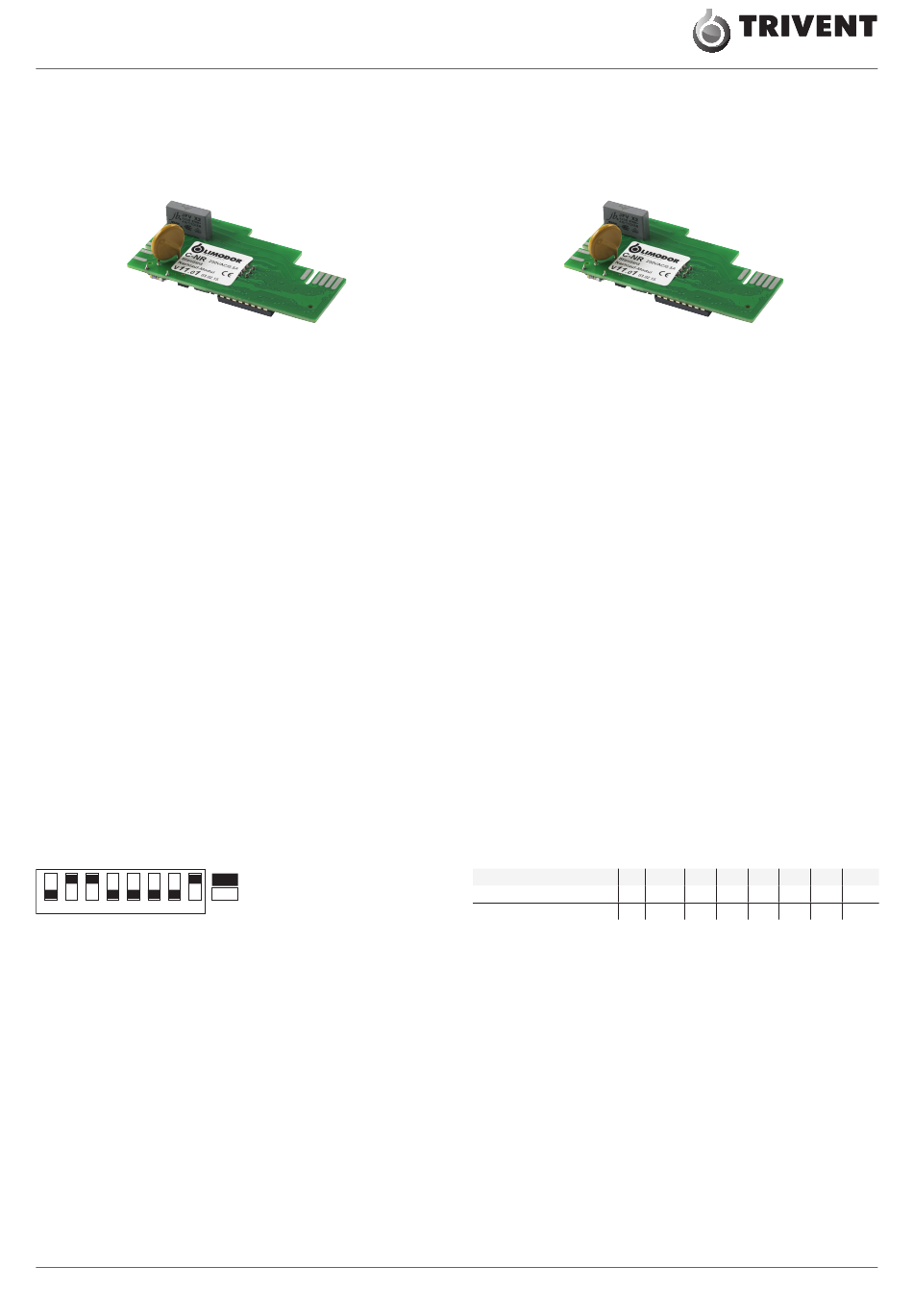

Nachlauf-Modul C-NR
Das steckbare Nachlauf-Modul C-NR ist für alle Limodor Ventilato-
ren der Serie M.
Es dient zur Steuerung der Einschaltverzögerung und Nachlaufzeit.
Die Montage des Moduls wird nach Abnahme des Leistungs-Mo-
duls durch einfaches Aufstecken an den Gegenstecker vorgenom-
men. Standardmässig im Lieferumfang ab Werk bereits enthalten
und im Gebläse fertig montiert.
Anwendung
Das Nachlauf-Modul C-NR wurde speziell für die Entlüftung von Bä-
dern und WCs entwickelt. Durch Ansteuerung über den Lichtschal-
ter wird die Lüftung in Abhängigkeit von der Raum be nützung akti-
viert.
Funktionsweise
Mit dem elektronischen Nachlauf-Modul C-NR kann der Limodor
Ventilator Serie M verzögert ein- und ausgeschaltet werden. Die Ein-
schalt- (EV) und Ausschaltverzögerung (AV) kann unabhängig vonei-
nander über DIP-Switches laut nachfolgender Tabelle eingestellt
werden. Die Gesamtzeit ergibt sich aus der Summe der einzelnen
DIP-Switches. Im Normalbetrieb läuft der Lüfter bei «Licht ein» und
bei «Licht aus» auf Volllast. Wird der Inversbetrieb (IB) (DIP-Switch 1)
aktiviert läuft der Lüfter bei «Licht ein» auf Teillast und bei «Licht aus»
auf Volllast. Die Nachlaufzeit lässt sich durch einmaliges ein- und
ausschalten des Lichtschalters innerhalb 1 Sekunde unterbrechen.
Werkseitige Einstellung
DIP-Switch / Commutateur DIP
1 2 3 4 5 6 7 8
IB = off VL 1 = Inversbetrieb IB / Fonctionnement inverse IB
EV = 1,5 min 2 – 4 = Einschaltverzögerung EV / Temp. de mise en route EV
AV = 16 min 5 – 8 = Ausschaltverzögerung AV / Temporisation d'arrêt AV
Trivent AG Gruabastrasse 10
T 0800 65 42 42
ON
OFF
9497 Triesenberg
F 0800 65 42 52
Instructions de montage / de service
Module d'asservissement C-NR
Le module d'asservissem C-NR embrochable s'adapte à tous les
ventilateurs Limodor série M.
Il sert à contrôler la temporisation et le temps de poursuite. Après
avoir retiré le module de puissance, on branche le module par
simple relevage de la prise correspondante. Ce module est déjà
joint à la livraison.
Utilisation
Le module d'asservissement C-NR a été spécialement conçu pour
l'aération des salles de bain et des toilettes. La ventilation de la
pièce peut être rendu solidaire de son utilisation par und raccorde-
ment à l'interrupteur de lumière.
Mode de fonctionnements
Le ventilateur Limodor de série M peut être mis en route et arrête
avec une temporisation d'arrêt (AV) peuvent être dessélectionés par
le biais d'un commutateur DIP en suivant les indications des ta-
bleaux ci-dessous. La durée totale est obtenue en ajoutant les du-
rées de chaque DIP-Switch. En fonctionnement normal, l'aérateur
fonctionne lorsque la lumière s'allume en charge pleine et lorsqu'elle
s'éteint en charge partielle lorsque la lumière est allumée et en
pleine charge lumière éteinte. On peut déconnecter le temps de
poursuite en opérant une mise en route/arrêt de l'interrupteur dans
un intervalle de 1 sec.
Réglages en usine
Commutateur DIP
DIP-Switch / Commutateur DIP
On
Off
TL = Teillast / pleine charge
VL = Volllast / charge partielle
Liechtenstein
verkauf@trivent.ch
Limodor Lüftungstechnik Limodor Lüftungstechnik
1 2 3 4 5 6
TL 0,5 min 1 min 2 min 2 min 4 min 8 min 16 min
VL 0 min 0 min 0 min 0 min 0 min 0 min
7 8
0 min
Seite 1 von 2
