Inbetriebnahme
Anschluss ans Netz
Der Dimmer gehört der Schutzklasse 1 an und muss geerdet sein.
Der Anschluss erfolgt über den Schukosteckverbinder.
Im Dimmer ist werkseitig bereits eine
Schmelzsicherung 20 mm x 5 mm/ 10 A Flink/ 250 V eingesetzt.
Nach einem fehlgeschlagenen Zuschaltversuch und erneutem
Durchschmelzen der Sicherung sollte der Service kontaktiert werden.

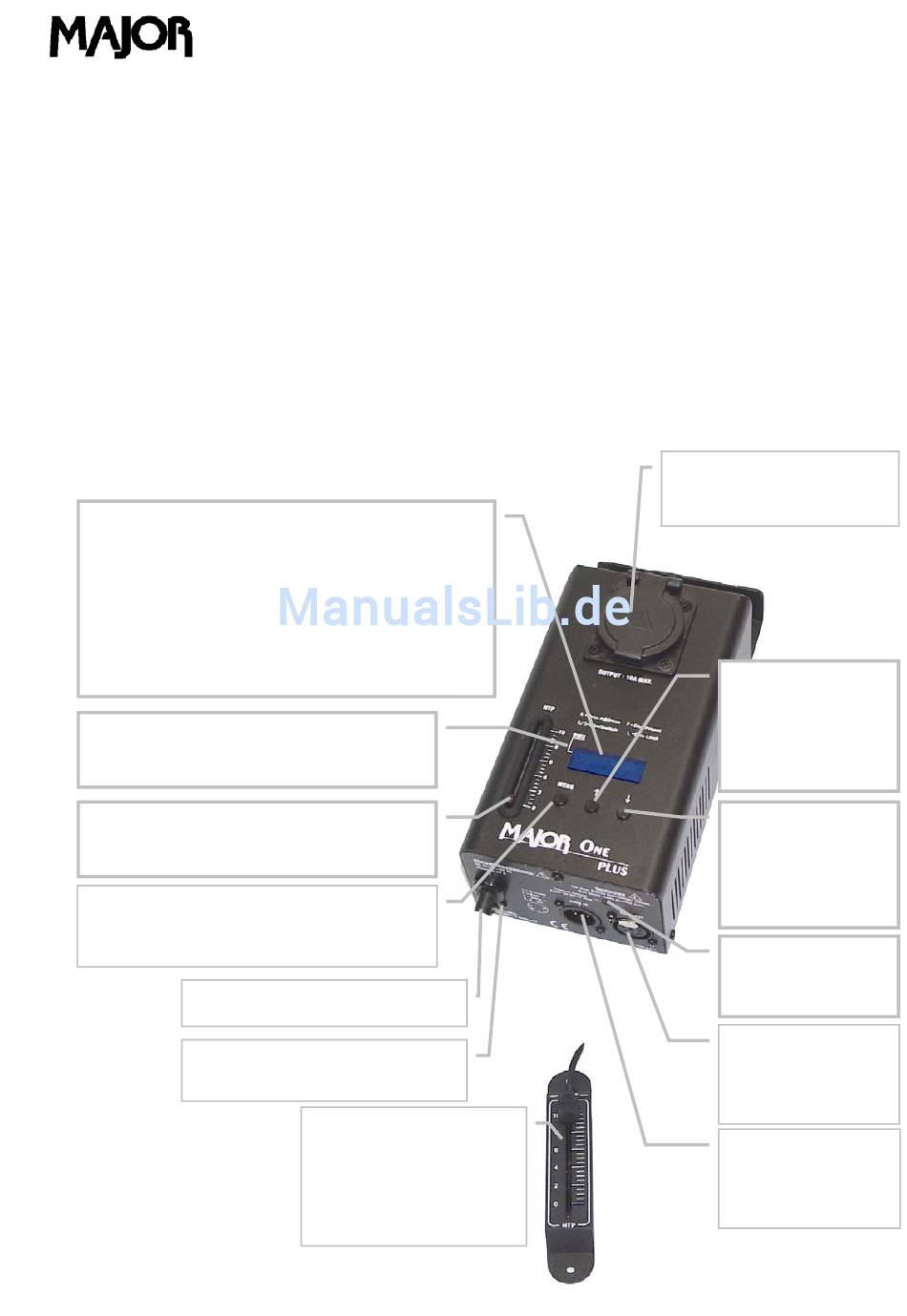

Dimmer-Übersicht
7-Segment-Anzeige zeigt den aktuellen Wert oder
die eingestellte Funktion an
A
= DMX-Adresse
P
= Dimmer-Preset (Helligkeit)
L
= Dimmer-Limit
d oder S
= Dimmer-/ Schalt-Funktion
Schaltfunktion S - of für Off
Schaltfunktion S - on für On
oder über Schieberegler bei 40 %
Blinkt der linke obere Punkt der
7-Segment-Anzeige bedeutet dies, dass
ein gültiges DMX-Signal anliegt.
Schieberegler zur direkten Beeinflussung der
Helligkeit wird deaktiviert beim Einstecken
der optionalen Fernbedienung UP-2F).
Menü-Taster erlaubt bei Betätigung das
Umschalten in die verschiedenen
Bedienungsebenen.
Netzzuleitung/ Stromversorgung
Sicherung 10 A Flink/
250 V/ 5 x 20 mm
10.01.2005
Bedienungsanleitung
Fernbedienung UP-2F,
ideal beim Verfolger am
Haltegriff zu befestigen
um gleichzeitiges Führen
und Einstellen der
Helligkeit zu ermöglichen.
Major One Plus
Schukosteckdose für den
Anschluss des
Verbrauchers (max. 10 A)
Aufwärts-Taster
erhöht den Wert um
eine Stelle. Wird der
Taster längere Zeit
gehalten, wird der
Wert schnell erhöht.
Abwärts-Taster
senkt den Wert um
eine Stelle. Wird der
Taster längere Zeit
gehalten, wird der
Wert schnell kleiner.
Anschluss für
Fernbedienung
UP-2F
5-pol. XLR-
Steckverbinder für
das Weiterleiten des
DMX 512-Protokolls
5-pol. XLR-
Steckverbinder für
das Empfangen des
DMX 512-Protokolls
Seite 5 von 12
