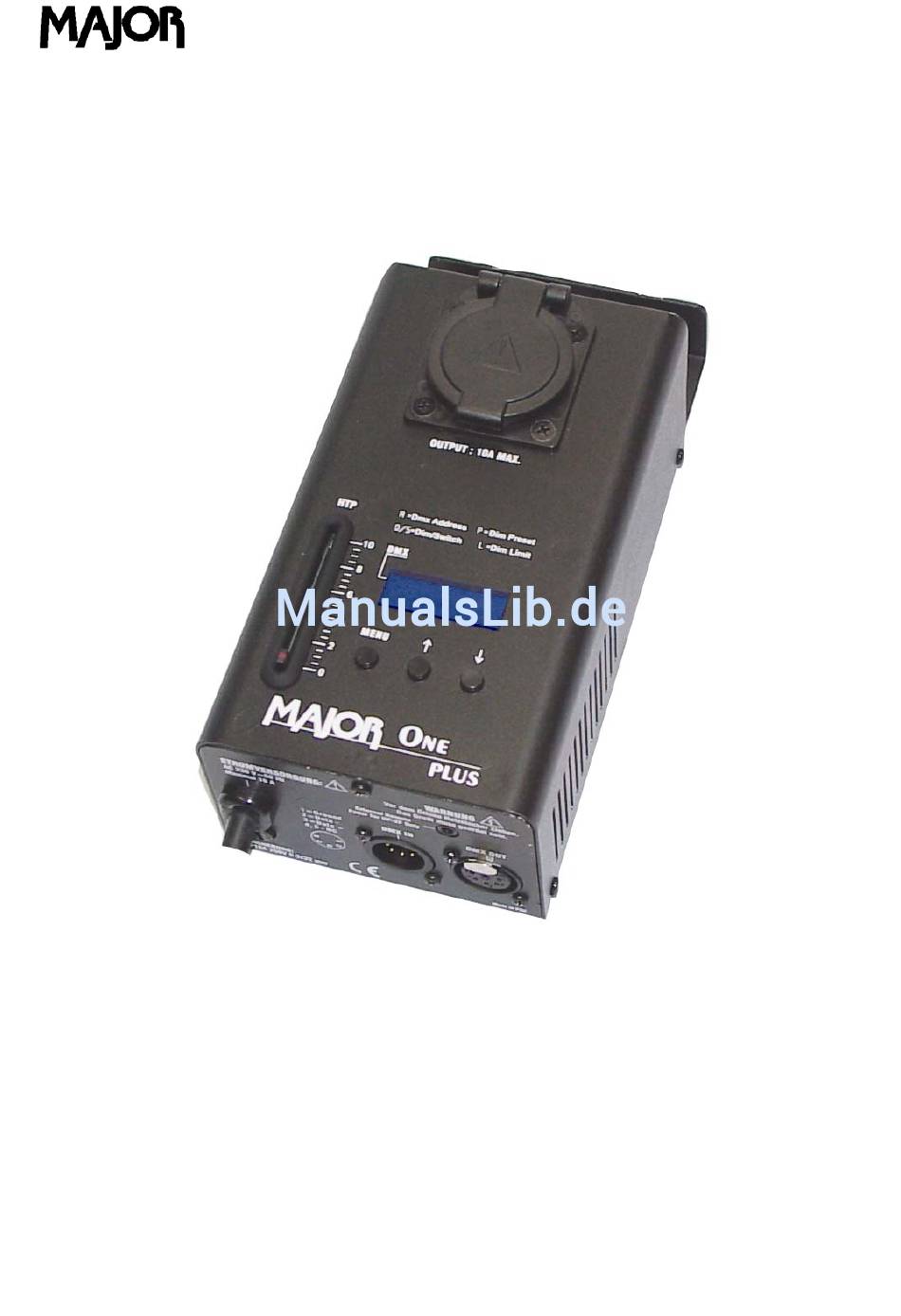

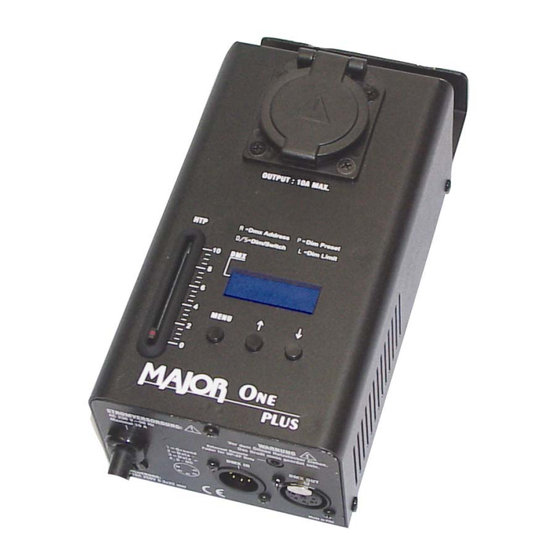

- Seite 1 Major One Plus Bedienungsanleitung Major One Plus 2000 Watt Ein-Kanal-Dimmer © Major 2005-01-10 10.01.2005 Seite 1 von 12...
-
Seite 2: Inhaltsverzeichnis
Major One Plus Bedienungsanleitung Inhaltsverzeichnis Sicherheitshinweise Einleitung Gratulation Lieferumfang Inbetriebnahme Anschluss ans Netz Dimmer-Übersicht Bedienung Allgemein DMX-Adressierung Dimmer-/ Schalt-Funktion Ein-/ Aus-Schalten im Menü Ein-/ Aus-Schalten über Fader Dimmen im Menü Dimmen über Fader Limiter-Funktionen Anhang Zubehörliste Schutzeinrichtungen Technische Daten Service-Adresse CE-Konformitätsbescheinigung... -
Seite 3: Sicherheitshinweise
Major One Plus Bedienungsanleitung Sicherheitshinweise • Dieser Dimmer ist ausschließlich für den professionellen Gebrauch bestimmt. Er sollte nur von oder unter Aufsicht von entsprechend fachkundigem und ausgebildetem Personal verwendet werden. • Bitte lesen Sie die in diesem Handbuch enthaltenen Hinweise zuerst aufmerksam durch, da sie wichtige Informationen zur Installation, zur Sicherheit und zum Betrieb enthalten. -
Seite 4: Einleitung
Major One Plus Bedienungsanleitung Einleitung Gratulation Wir beglückwünschen Sie zum Kauf des Major One Plus. Er ermöglicht Ihnen: präzises und komfortables Dimmen von Scheinwerfern bis 2 kW sowie ohmsche-induktive Last bis 1000 VA Leistung. Major One Plus steht für: • 5-poliger XLR-Standard DMX IN/OUT Steckverbinder zur komfortablen Fernsteuerung des Dimmers über DMX 512... -
Seite 5: Inbetriebnahme
Major One Plus Bedienungsanleitung Inbetriebnahme Anschluss ans Netz Der Dimmer gehört der Schutzklasse 1 an und muss geerdet sein. Der Anschluss erfolgt über den Schukosteckverbinder. Im Dimmer ist werkseitig bereits eine Schmelzsicherung 20 mm x 5 mm/ 10 A Flink/ 250 V eingesetzt. -
Seite 6: Bedienung
Major One Plus Bedienungsanleitung Bedienung Allgemein Das Gerät wird mit dem Schukosteckverbinder an das Stromnetz angeschlossen. Das Gerät schaltet selbsttätig in den Modus, bei dem es stromlos wurde. Die 7-Segment-Anzeige zeigt die zuletzt eingestellte DMX-Adresse. Ist die Frequenz der Spannungsversorgung nicht stabil, so zeigt die 7-Segment- Anzeige den Fehler mit „AC-0“... -
Seite 7: Dimmer-/ Schalt-Funktion
Schalt- modus modus Befindet sich der Major One Plus bereits in der Schaltfunktion, so wird durch wiederholtes Drücken der Taste „MENU“ der erste Buchstabe als „S-on“ oder „S-of“ dargestellt. In der Schaltfunktion wird der Verbraucher bei einer DMX-Ansteuerung über 40 % zugeschaltet und zwischen 0 und 40 % abgeschaltet. -
Seite 8: Ein-/ Aus-Schalten Im Menü
Major One Plus Bedienungsanleitung Ein-/ Aus-Schalten im Menü Funktionsebene zum manuellen Möchten Sie den Major One Plus direkt im Ein-/ Aus-Schalten Menü in der Schaltfunktion zwischen 100 % und 0 % wechseln, so müssen Sie zunächst zur nebenstehenden Anzeige wechseln, wie unter „Dimmer-/ Schalt-Funktion“... -
Seite 9: Dimmen Im Menü
Menü Anzeige in die DMX-Adressierung zurück. Dimmen über Fader Mit Hilfe des Schiebereglers kann (vorausgesetzt der Major One Plus ist nicht im Schaltmodus) jederzeit die Helligkeit geregelt werden. Mit der Fernsteuerung UP-2F kann ebenfalls, entsprechend dem eingebauten Schieberegler, die Helligkeit geregelt werden. Bei eingesteckter optionaler Fernbedienung ist der interne Schieberegler deaktiviert. -
Seite 10: Limiter-Funktionen
Major One Plus Bedienungsanleitung Limiter-Funktionen Der Major One Plus kann in der Ausgangsleistung begrenzt werden. Dazu ist die Taste „MENU“ wiederholt zu drücken bis der erste Buchstabe „L“ wie „Limitiert“ dargestellt wird. Gegebenenfalls muss wie unter „Dimmer-/ Schalt-Funktion“ beschrieben in den Dimmermodus gewechselt werden. -
Seite 11: Anhang
Major One Plus Bedienungsanleitung Anhang Zubehörliste Bestellnummer Bezeichnung 270414 DOUGHTY Halfcoupler Super Lightweight mit M10-Schraube 270730 Sicherungsseil 3 mm, 0,80 m mit 1 Schraubkarabiner 60 x 6 Schutzeinrichtungen Schmelzsicherung Neben der Kabeleinführung der Netzzuleitung befindet sich ein Sicherungshalter. Sollte eine Sicherung auslösen, ist nach einem Sicherungswechsel und folgendem fehlgeschlagenen Zuschaltversuch der Service zu kontaktieren. -
Seite 12: Ce-Konformitätsbescheinigung
Major One Plus Bedienungsanleitung CE-Konformitätsbescheinigung Major An der Talle 26-28 D-33102 Paderborn EG-Konformitätserklärung Hiermit erklären wir, dass die Bauart des nachfolgend bezeichneten Dimmers in der von uns in den Verkehr gebrachten Ausführung den unten genannten einschlägigen EG-Richtlinien entspricht. Durch nicht mit uns abgestimmte Änderungen verliert diese Erklärung ihre Gültigkeit.
