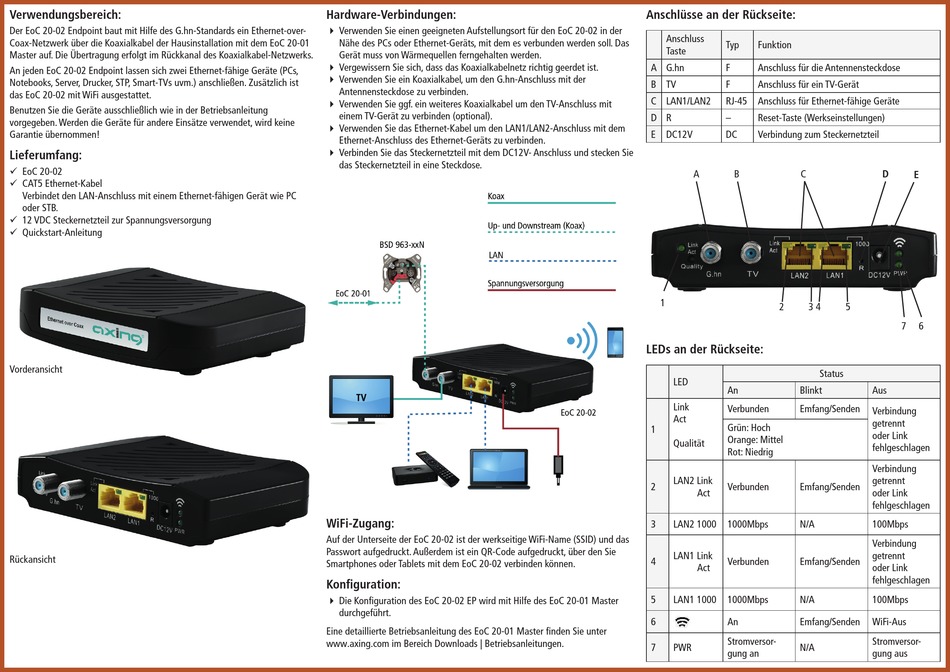

Verwendungsbereich:
Der EoC 20-02 Endpoint baut mit Hilfe des G.hn-Standards ein Ethernet-over-
Coax-Netzwerk über die Koaxialkabel der Hausinstallation mit dem EoC 20-01
Master auf. Die Übertragung erfolgt im Rückkanal des Koaxialkabel-Netzwerks.
An jeden EoC 20-02 Endpoint lassen sich zwei Ethernet-fähige Geräte (PCs,
Notebooks, Server, Drucker, STP, Smart-TVs uvm.) anschließen. Zusätzlich ist
das EoC 20-02 mit WiFi ausgestattet.
Benutzen Sie die Geräte ausschließlich wie in der Betriebsanleitung
vorgegeben. Werden die Geräte für andere Einsätze verwendet, wird keine
Garantie übernommen!
Lieferumfang:
9 EoC 20-02
9 CAT5 Ethernet-Kabel
Verbindet den LAN-Anschluss mit einem Ethernet-fähigen Gerät wie PC
oder STB.
9 12 VDC Steckernetzteil zur Spannungsversorgung
9 Quickstart-Anleitung
Vorderansicht
Rückansicht
Hardware-Verbindungen:
Verwenden Sie einen geeigneten Aufstellungsort für den EoC 20-02 in der
Nähe des PCs oder Ethernet-Geräts, mit dem es verbunden werden soll. Das
Gerät muss von Wärmequellen ferngehalten werden.
Vergewissern Sie sich, dass das Koaxialkabelnetz richtig geerdet ist.
Verwenden Sie ein Koaxialkabel, um den G.hn-Anschluss mit der
Antennensteckdose zu verbinden.
Verwenden Sie ggf. ein weiteres Koaxialkabel um den TV-Anschluss mit
einem TV-Gerät zu verbinden (optional).
Verwenden Sie das Ethernet-Kabel um den LAN1/LAN2-Anschluss mit dem
Ethernet-Anschluss des Ethernet-Geräts zu verbinden.
Verbinden Sie das Steckernetzteil mit dem DC12V- Anschluss und stecken Sie
das Steckernetzteil in eine Steckdose.
WiFi-Zugang:
Auf der Unterseite der EoC 20-02 ist der werkseitige WiFi-Name (SSID) und das
Passwort aufgedruckt. Außerdem ist ein QR-Code aufgedruckt, über den Sie
Smartphones oder Tablets mit dem EoC 20-02 verbinden können.
Konfiguration:
Die Konfiguration des EoC 20-02 EP wird mit Hilfe des EoC 20-01 Master
durchgeführt.
Eine detaillierte Betriebsanleitung des EoC 20-01 Master finden Sie unter
www.axing.com im Bereich Downloads | Betriebsanleitungen.
Anschlüsse an der Rückseite:
Anschluss
Typ
Funktion
Taste
A G.hn
F
Anschluss für die Antennensteckdose
B TV
F
Anschluss für ein TV-Gerät
C LAN1/LAN2
RJ-45
Anschluss für Ethernet-fähige Geräte
D R
–
Reset-Taste (Werkseinstellungen)
E DC12V
DC
Verbindung zum Steckernetzteil
C
A
B
1
2
3 4
LEDs an der Rückseite:
Status
LED
An
Blinkt
Link
Verbunden
Emfang/Senden
Act
Grün: Hoch
1
Orange: Mittel
Qualität
Rot: Niedrig
LAN2 Link
2
Verbunden
Emfang/Senden
Act
3
LAN2 1000
1000Mbps
N/A
LAN1 Link
4
Verbunden
Emfang/Senden
Act
5
LAN1 1000
1000Mbps
N/A
6
An
Emfang/Senden
Stromversor-
7
PWR
N/A
gung an
D
E
5
7
6
Aus
Verbindung
getrennt
oder Link
fehlgeschlagen
Verbindung
getrennt
oder Link
fehlgeschlagen
100Mbps
Verbindung
getrennt
oder Link
fehlgeschlagen
100Mbps
WiFi-Aus
Stromversor-
gung aus
