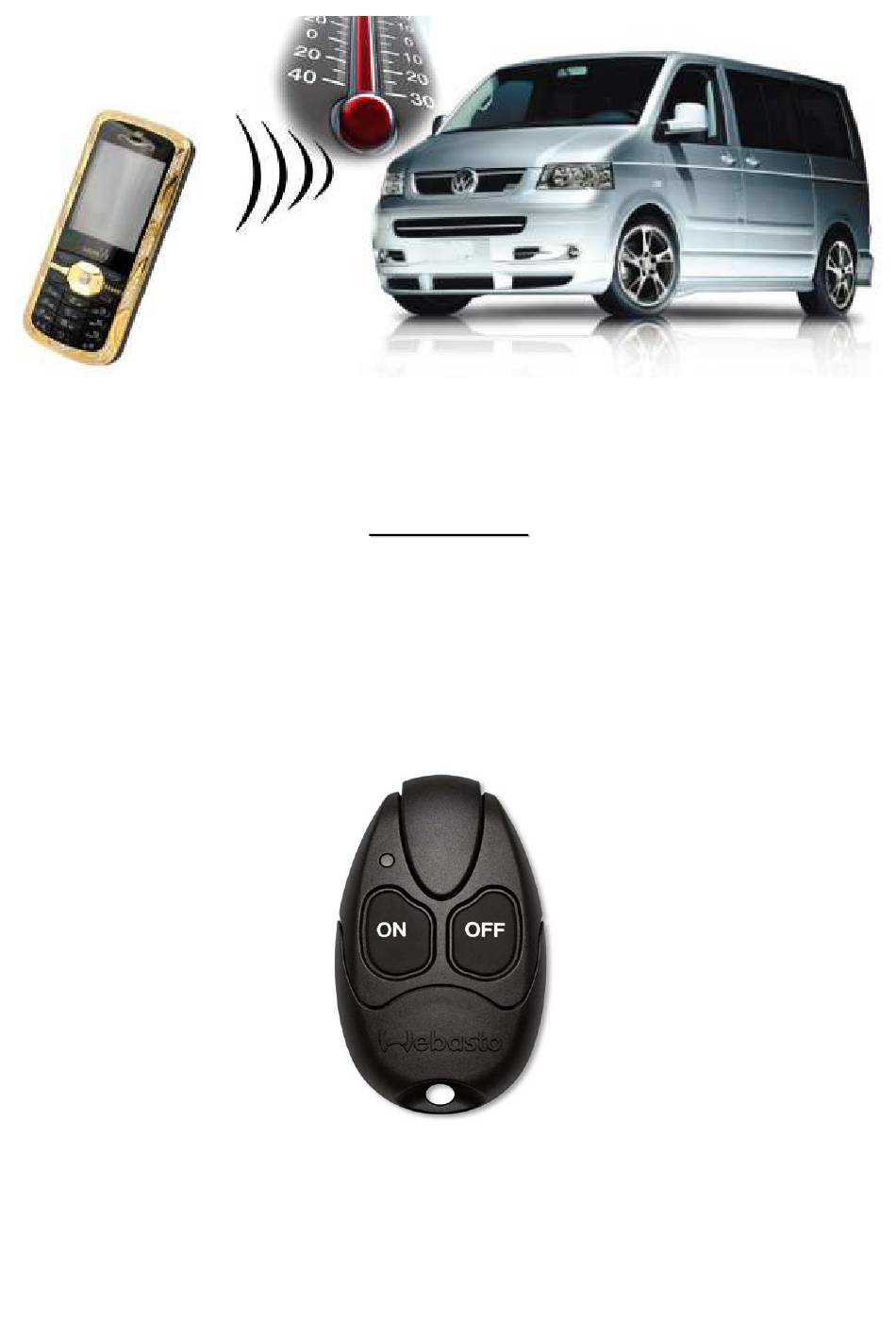

- Seite 1 MicroGuard MicroGuard Einbauanleitung für Fahrzeuge mit Funkfernbedienung T91 Copyright© wiatec® gmbh, 2009-2013 | V1.3 | 09.08.2013 | Seite 1 von 7...
-
Seite 2: Funktionsweise
Achtung! Schließen Sie den Akku-Ersatz immer über eine 5A Sicherung an die Bordspannung an. Ein Anschluss ohne Sicherung kann im Störfall Schäden am Fahrzeug und der Fahrzeugelektronik verursachen. Copyright© wiatec® gmbh, 2009-2013 | V1.3 | 09.08.2013 | Seite 2 von 7... - Seite 3 Schnittstelle E von MicroGuard. Die rote Leitung ist die Versorgungsspannung. copyright© wiatec® gmbh Abbildung 2: Anschlusspunkte für die MG Steuerleitung (braun) , Masse (schwarz) und Versorgungsspannung (rot) Copyright© wiatec® gmbh, 2009-2013 | V1.3 | 09.08.2013 | Seite 3 von 7...
- Seite 4 Nachdem die Leitungen angelötet sind, kann die Platine wieder in das Gehäuse eingesetzt werden. Dabei müssen die Leitung für die Verbindung zum MicroGuard nach außen geführt werden. Für die optimale Führung der Leitungen ist das Entfernen eines Teils der Batterieführung vom Gehäuse ratsam, siehe Pfeil in Abb.
- Seite 5 Heizung anspringt. In diesem Fall setzen Sie den Parameter MG Puls auf 300. Diese Einstellung erzeugt einen Doppelpuls an der braunen Leitung. 9. Tragen Sie die PIN der Karte, die im Handy am MicroGuard Modul installiert ist, an der Position MG Pin im Telefonbuch ein.
- Seite 6 Masse gelegt werden muss. Beim Betrieb mit Akku-Ersatz ist der Masseanschluss automatisch durch den Anschluss an die Bordspannung gegeben, so dass man auf die Verbindung der schwarzen Leitung verzichten kann. Copyright© wiatec® gmbh, 2009-2013 | V1.3 | 09.08.2013 | Seite 6 von 7...
- Seite 7 Verwendung des in diesem Dokument beschriebenen Produkts unter anderen als in diesem Dokument angegebenen Bedingungen resultieren können, aus, so weit dies gesetzlich möglich ist. Copyright© wiatec® gmbh, 2009-2013 | V1.3 | 09.08.2013 | Seite 7 von 7...
