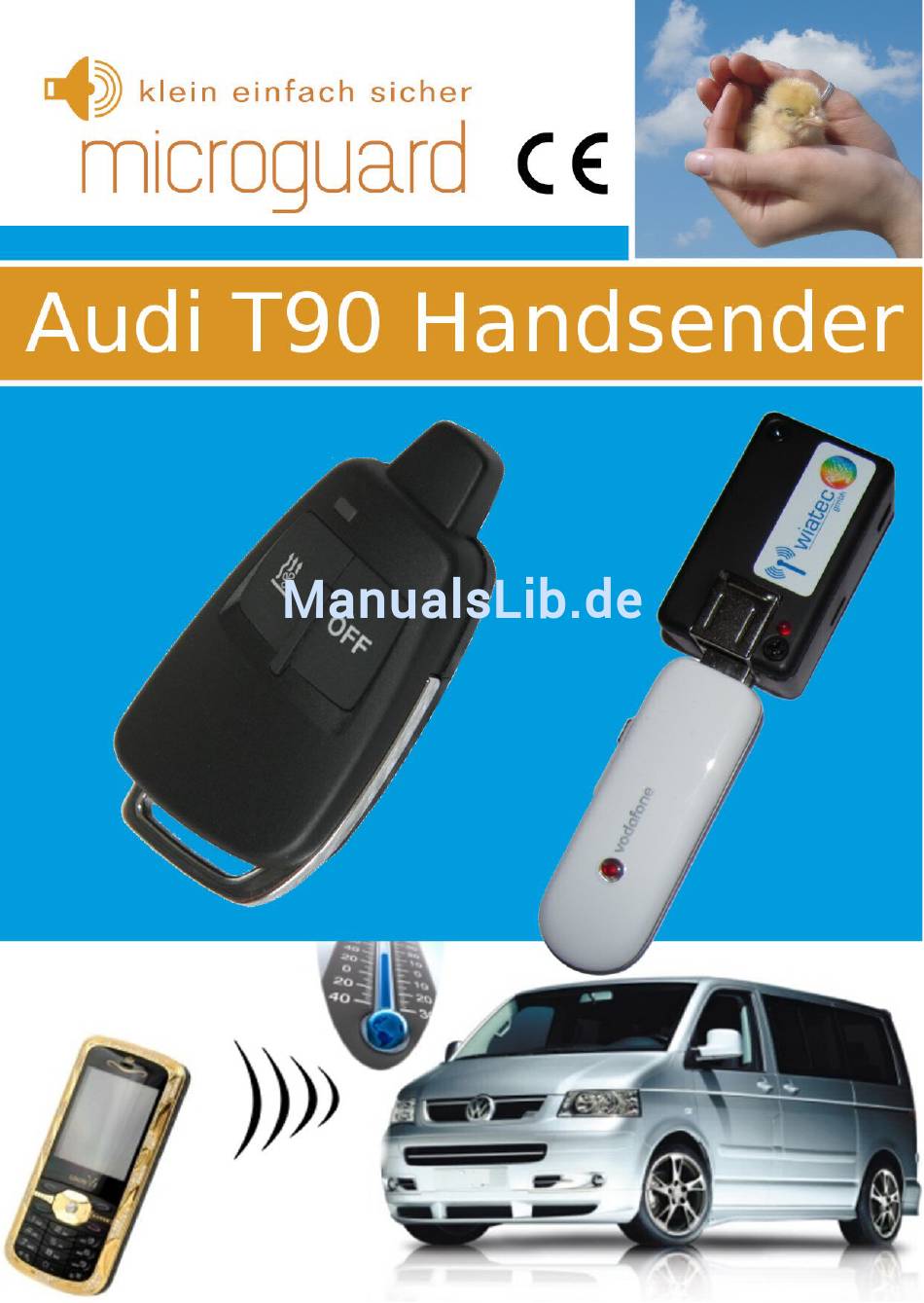

wiatec MicroGuard Anleitung
Vorschau ausblenden
Andere Handbücher für MicroGuard:
- Einbauanleitung (7 Seiten) ,
- Einbauanleitung (7 Seiten) ,
- Anleitung (16 Seiten)
Verwandte Anleitungen für wiatec MicroGuard
Inhaltszusammenfassung für wiatec MicroGuard
- Seite 2 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Allgemeine Hinweise Der Autor behält sich das Recht vor, die in diesem Dokument enthaltenen Angaben ohne vorangehende Ankündigung zu verändern, zu löschen oder zu ergänzen. Es besteht kein Anspruch auf Vollständigkeit der gemachten Angaben.
- Seite 3 Die optionalen Artikel können über die gleichen Quellen (Shop oder Händler) bezogen werden. 3 Generelle Funktion als Fernbedienung für Standheizungen MicroGuard-USB verfügt über mehrere Ausgänge, die zur Ansteuerung der Standheizung verwendet werden können. Damit kann das Modul andere Bedienelemente, wie eine Vorwahluhr oder eine Funkfernbedienung ansteuern, um die Heizung aus der Ferne einzuschalten.
- Seite 4 Achtung! Für Fernbedienungen für Standheizungen werden ausschließlich externe Temperatursensoren angeboten. 5 Aufbau und Schnittstellen Der Aufbau von MicroGuard ist in Abb. 1 dargestellt. Folgende Schnittstellen sind verfügbar: • Micro-USB: Anschluss eines USB-Ladekabels, beim Anschluss an Audi T90 für die Spannungsversorgung verwendet •...
- Seite 5 USB-Port2: Anschluss einer GPS-Maus zur Fahrzeugortung • Signal-LED: zeigt den Aktivierungszustand und die Funktionen des Moduls durch Blinksignale an. Signal-LED Mini-USB Micro-USB 60mm Ein-/Ausgänge Signal-LED PORT2 PORT1 USB-Port 35mm Abbildung 1: Aufbau und Abmessungen des MicroGuard-USB Moduls http://www.microguard.de V1.1 Seite 5...
- Seite 6 Mit diesem Anschluss vermeiden wir den Eingriff in die Fahrzeugelektronik und reduzieren Arbeiten am Fahrzeug auf das Anschließen der Spannungsversorgung über den Zigarettenanzünder. Abbildung 2: Schematischer Anschluss des MicroGuard-USB Moduls an den Handsender T90 von Audi.. Der Handsender muss für die Modifikation geöffnet werden. Das Gehäuse wird mit Schnappverschlüssen zusammen gehalten,die sich durch ein...
- Seite 7 4 gezeigten Punkte angelötet. Abbildung 4: Brücke des ON-Tasters und Anschluss der Signalleitungen Die Signalleitungen werden durch das Batteriefach und Öffnungen in der Batteriefachkappe nach Außen geführt und an die Leitungen zum Modul gem. Abb. 2 angeschlossen. http://www.microguard.de V1.1 Seite 7...
- Seite 8 MicroGuard-USB nutzt das Telefonbuch der SIM-Karte, um die Systemeinstellungen zu speichern. Stellen Sie deshalb vor dem ersten Verbinden von MicroGuard mit dem Surfstick sicher, dass Sie in dem Telefonbuch keine wichtigen Telefonnummern gespeichert haben. Das generelle Vorgehen bei der Initialisierung ist in dem allgemeinen Handbuch beschrieben, siehe Lieferumfang oder bevorzugt die neueste Version unter dem Link auf der Webseite www.wiatec.de/downloads:...
- Seite 9 Telefonbuch SMS-Befehl Funktion MG SIMInit nicht möglich Systemeintrag: Eintrag Löschen für Werkeinstellung. MG SOFT nicht möglich Systemeintrag: Hardware (xxx...) und Softwareversion (...xxx) MG CTRL1...5 Plätze für Kontrollnummern Kontrollnummer zur Liste hinzufügen Kontrollnummer aus Liste löschen MG ALCALL ALCALL=1 Benachrichtigung durch Anruf ein ALCALL=0 Benachrichtigung durch Anruf aus ALCALL=17...
- Seite 10 Anleitung: MicroGuard – Der kleine Mobilfunkwächter 8 Ortung des Fahrzeugs auf Google-Maps – GPS Optionen MicroGuard-USB bietet eine Vielzahl von GPS-Optionen, die mit Hilfe eines zusätzlichen GPS-Empfängers am USB-PORT2 realisiert werden können. • Fahrzeugortung, Maschinenortung • GEOFENCE Überwachungsfunktion • GPSHOME Funktionen Zu den GPS-Optionen konsultieren Sie unsere Spezialanleitung unter: http://microguard.de/file_download/76/Anleitung_MicroGuard-...
- Seite 11 Heizzeiteinstellungen per Handy sind damit nicht möglich. 11 Unterstützte USB Surf-Sticks MicroGuard-USB kann mit diversen Handys und Surfsticks verschiedener Hersteller arbeiten. Wir prüfen und erweitern die Liste der kompatiblen Geräte täglich. Bitte konsultieren Sie unsere Webseite. Bitte beachten Sie: Die Verwendung von Handys als Empfangseinheit für...
-
Seite 12: Konformitätserklärung
Anleitung: MicroGuard – Der kleine Mobilfunkwächter 12 Technische Daten Gewicht 30 g Abmessungen L 60 x B 35 x H 24 mm Betriebsspannung 12 V, Anschluss an Schnittstelle für Ein-/Ausgänge Stromaufnahme durchschnittlich 40mA (STANDBY) Betriebstemperatur -20°C bis 85°C 13 Konformitätserklärung MicroGuard-USB erfüllt folgende EU-Richtlinien:... - Seite 13 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Seite 13 Überwachung | Benachrichtigung | Steuerung per Handy...
