Inhaltszusammenfassung für Sundstrom SR 307

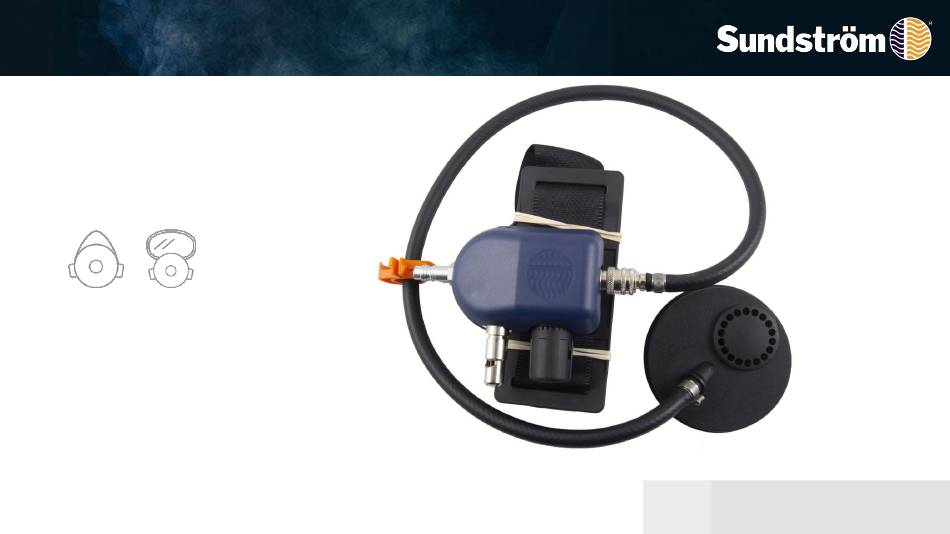

- Seite 1 Bedienungsanleitung SR 307 Druckluftzusatz Ausgabe: 03 OI03H-1419 SR 307 2020-07-21...
-
Seite 2: Allgemeine Information
Allgemeine Information Lesen Sie als erstes die Gebrauchsanleitung für SR 307. Sundströms Druckluftzusatz SR 307 kann zusammen mit Sundströms Halbmasken und mit Vollmasken aller Fabrikate mit Standardgewinde gem. EN 148-1:1999 verwendet werden. Eine derartige Kombination stellt ein Atemgerät mit kontinuierlichem Luftstrom für Druckluftanschluss nach EN 14594:2005. - Seite 3 • Die Luft muss einen ausreichend tiefen Taupunkt besitzen, um ein Ausfällen von Wasser und somit Eisbildung im Innern der Ausrüstung zu verhindern. Falls keine Gewissheit vorliegt, ob vorstehende Anforderungen erfüllt sind, sollte ein Reinigungsfilter vom Typ Sundströms Druckluftfilter SR 99-1 angeschlossen werden. OI03H-1419 SR 307 2020-07-21...
- Seite 4 Auspacken Packliste • Anschlussdose mit Schlauch • Regelventil • Gürtel • Sicherungsring • Strömungsmesser • Gebrauchsanleitung OI03H-1419 SR 307 2020-07-21...
- Seite 5 Regelventils gegen den Mindestluftstrom durch die Uhrzeigersinn bis zum Dose ca.150 l/Min. beträgt. Anschlag drehen, um den Luftstrom auf das Gehen Sie folgendermaßen Mindestniveau zu reduzieren. vor: Atemschlauch an das Regelventil anschließen 1.2 Druckluftschlauch an das Regelventil anschließen. OI03H-1419 SR 307 2020-07-21...
- Seite 6 Wenn die Mindestströmung nicht erreicht wird, ist zu prüfen, • ob der Strömungsmesser senkrecht gehalten wird, • der Schwebekörper frei beweglich ist, • die Luftzufuhr nicht durch Knicke im Schlauch o.dgl. Gedrosselt wird. OI03H-1419 SR 307 2020-07-21...
- Seite 7 Anschlussdose zu sicher.n Einstellung des Luftstroms leicht zugänglich ist und, dass gute Übersicht über den Atemschlauch gewährleistet ist, d.h. es soll nicht am Rücken angebracht werden. 2.2 Danach die Anschlussdose in die Filterfassung der Maske einsetzen. OI03H-1419 SR 307 2020-07-21...
- Seite 8 Uhrzeigersinn drehen) erreicht. 2.5 Druckluftschlauch an den Eingang am Regelventil anschließen. Der Maske wird nun Luft zugeführt und sie kann angelegt werden. Kopfgestell der Maske auf festen und bequemen Sitz der Maske einstellen. Siehe Gebrauchsanleitung der vervendeten Maske. OI03H-1419 SR 307 2020-07-21...
- Seite 9 3.Abnehmen 3.1 Verlassen Sie den verunreinigten Arbeitsbereich bevor Sie Ausrüstung ablegen. Maske abnehmen. Beide Schlauchkupplungen (Sicherheitstyp) in zwei Schritten lösen 2. Sicherungsring zurückziehen. 1. Kupplung zum Nippel hin verschieben. OI03H-1419 SR 307 2020-07-21...
- Seite 10 4.Reinigung SR 307 wird am besten auf folgende Weise gereinigt: Weichen, mit Sundström Reinigungstücher einer Lösung aus Wasser und Spülmittel o.dgl. Angefeuchteten SR 5226 werden für die Lappen oder Schwamm verwenden. Abspülen und trocknen lassen. tägliche Wartung empfohlen. Bei stärkerer Verschmutzung kann Terpentinersatz oder ein entsprechendes Entfettungsmittel verwendet werden.
- Seite 11 5.Wartungsplan 5.1 Der folgende Plan zeigt die empfohlene Mindestwartunganforderungen, um dafür zu sorgen, dass die Ausrüstung immer einsatzbereit ist. Vor dem Nach dem Jährlich Gebrauch Gebrauch Sichtprüfung • • • Funktionsprüfung • • Reinigung • OI03H-1419 SR 307 2020-07-21...
- Seite 12 Schlauchklemme mit einer Schlauchklemme mit einer Beisszange spannen. Zange abzwicken und Schlauch abziehen. 6.2 Schlauchklemme und 6.4 Vergewissern Sie sich Befestigungsklemme auf den durch Ziehen am Schlauch, neuen Schlauch aufziehen. dass dieser an der Dose festsitzt. OI03H-1419 SR 307 2020-07-21...
