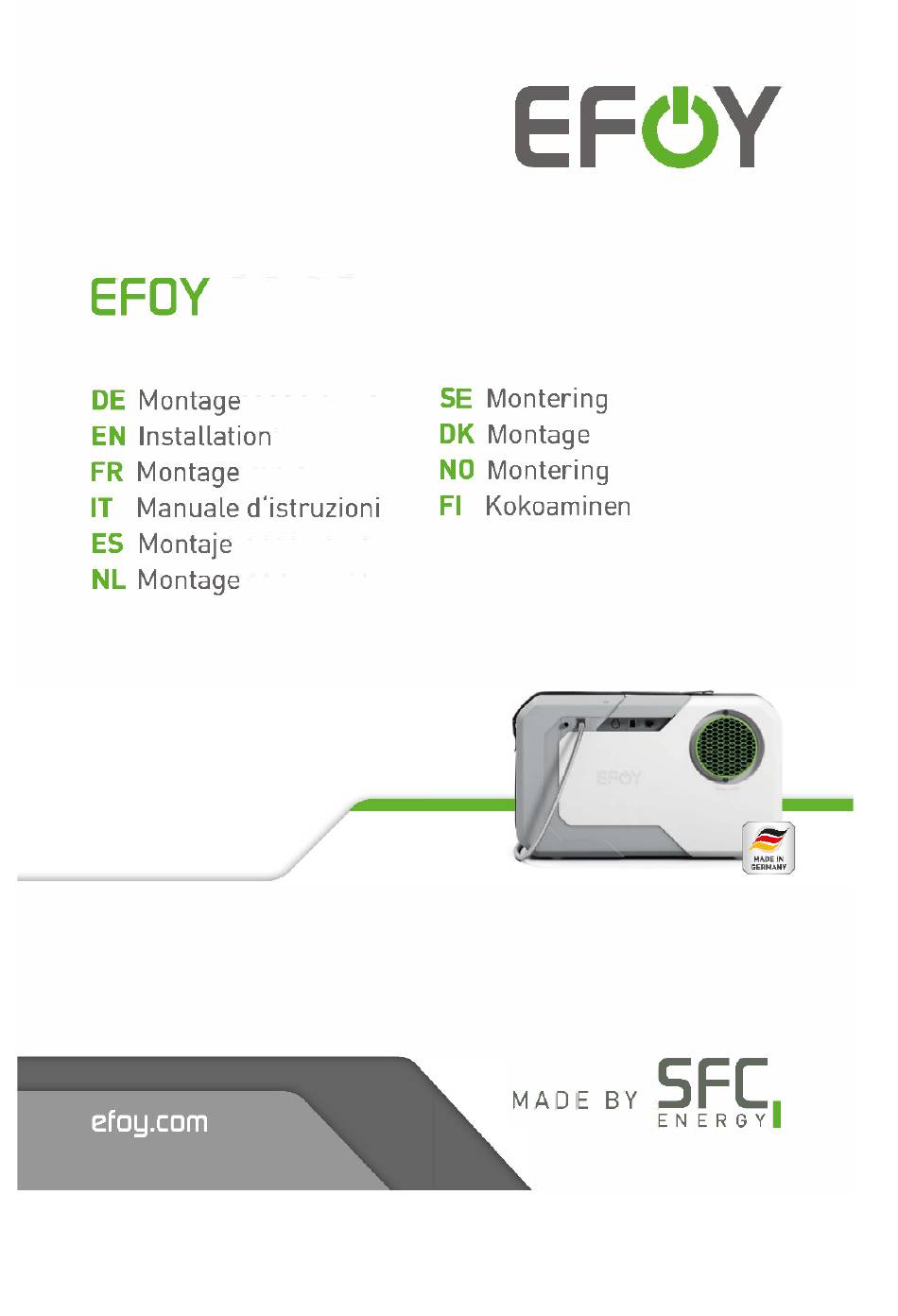

SFC Energy EFOY Montageanleitung

Vorschau ausblenden Andere Handbücher für EFOY:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SFC Energy EFOY

Inhaltszusammenfassung für SFC Energy EFOY

  • Seite 2 Sicherheitshinweise Vielen Dank Sie haben sich für eine EFOY Brennstoffzelle der Firma SFC Energy AG entschieden. Wir wünschen Ihnen viel Freude mit Ihrer neuen Energieversorgung. Wenn Sie Fragen zur Installation und Bedienung haben, wenden Sie sich an Ihren Vertriebspartner oder an die EFOY Hotline.
  • Seite 3 EFOY Brennstoffzelle und leere oder teilentleerte Tankpatronen sind nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu...

  • Seite 4: Inhaltsverzeichnis

    5.5 Tankpatronenhalter montieren ..................25 5.6 Bedienpanel mit Unterputzmontage montieren ............26 Elektrischer Anschluss ..................27 6.1 Ladekabel verlegen ......................27 6.2 Anschluss über Elektrozentrale ..................28 6.3 Anschluss direkt an der Batterie ..................29 6.4 Batterieparameter.......................29 6.5 EFOY Brennstoffzelle mit anderen Energiequellen kombinieren ......30 Seite 3...

  • Seite 5: Sicherheitshinweise

    Verletzung zur Folge haben kann.  Beachten Sie den Gefahrenhinweis. HINWEIS Bezeichnet eine Handlung, die Sachschäden zur Folge haben kann. Beachten Sie den Hinweis.  Enthält weitergehende Informationen und Tipps, um die EFOY Brennstoffzelle optimal zu nutzen. Seite 4...

  • Seite 6: Sicherheitshinweise Efoy Brennstoffzelle

    Stromschlaggefahr! Die EFOY Brennstoffzelle ist nicht wasserdicht. Durch eindringendes Wasser in Verbindung mit Strom besteht Verletzungsgefahr.  Achten Sie darauf, dass kein Wasser in die EFOY Brennstoffzelle eindringt.  Wählen Sie einen wassergeschützten Bereich für den Einbau der EFOY Brennstoffzelle.

  • Seite 7: Sicherheitshinweise Belüftung

     Stellen Sie sicher, dass die Öffnungen für die Zu- und Abluft nicht durch Gegenstände blockiert werden.  Halten Sie die Umgebung der EFOY Brennstoffzelle sauber und frei von Benzin, brennbaren Werkstoffen und anderen entflammbaren Dämpfen und Flüssigkeiten. VORSICHT Beim Abdichten des Abwärmerohrs und des Abgasschlauchs können gesundheitsschädliche Lösungsmitteldämpfe entstehen.
  • Seite 8  Während des Ladens der Batterie für ausreichende Belüftung sorgen.  Sicherheitshinweise des Batterieherstellers beachten WARNUNG Brandgefahr!  Nicht wiederaufladbare Batterien dürfen mit der EFOY Brennstoffzelle nicht geladen werden.  Nur Akkutypen verwenden, die den technischen Daten entsprechen. Seite 7...

  • Seite 9: Sicherheitshinweise Methanol

    1.5 Sicherheitshinweise Methanol Die sicheren, geprüften EFOY Tankpatronen enthalten Methanol, das von SFC Energy AG zugelassen ist. Bei bestimmungsgemäßem Gebrauch der EFOY Brennstoffzelle und der EFOY Tankpatronen besteht keine Gefahr, dass Sie mit Methanol in Kontakt kommen. GEFAHR Brandgefahr! Methanol ist leicht entzündlich. Austretende Methanoldämpfe können einen Brand verursachen.

  • Seite 10: Lieferumfang

    (2) EFOY Service Fluid (8) Abwärmerohr (9) Bluetooth-Adapter (10) Tankpatronenhalter inkl. Gurt (nur im Set BT) (3) Abwärmebogen (11) Bedienpanel mit Kabel (4) Isolierter Abgasschlauch (5) Gurtkrampen (6) Ladekabel Eine komplette Liste der Zubehörteile und Ersatzteile finden Sie auf www.efoy.com. Seite 9...

  • Seite 11: Vorbereitung Vor Dem Einbau

    Vorbereitung vor dem Einbau Vorbereitung vor dem Einbau Wenn die EFOY Brennstoffzelle länger als 6 Monate eingelagert war, prüfen Sie vor  dem Einbau ihre Funktionalität. Schließen Sie die EFOY Brennstoffzelle an eine Batterie an und lassen Sie einen ...

  • Seite 12: Anforderungen An Den Einbauraum

    So nah wie möglich. Im Lieferumfang ist ein 3 Batterie Meter Kabel enthalten. Bis zu 3 m Der Einbauraum ist für eine EFOY Brennstofzelle inklusive Tankpatrone M5 oder M10 angegeben. Unter 0 °C ist das Laden von Lithium-Batterien (LiFePO4) nicht immer möglich. Hinweise des Batterieherstellers beachten.

  • Seite 13: Zugangsbereiche

    (2) Elektrische Anschlüsse (3) EFOY Tankpatrone 4.3 Erforderliche Zu- und Abluftführung HINWEIS Die EFOY Brennstoffzelle benötigt Zuluft und erzeugt Abwärme und Abgase. Planen Sie beim Einbau in geschlossenen Bereichen jeweils eine Öffnung für  Zuluft, Abwärmeführung und für den Abgasschlauch ein.
  • Seite 14 Anforderungen an den Einbauraum Übersicht Luftführung Folgende Bereiche für die Zuluft und Abwärmeführung müssen frei zugänglich bleiben: (1) Zuluft (2) Luftkühlung über Wärmetauscher (3) Abwärmeführung (4) Abwasser / Abgase Abwärme und Abgase können seitlich oder über den Boden aus dem Einbauraum abgeführt werden.

  • Seite 15: Sicherheitsabstand Zwischen Gerät Und Seitenwand

    4.4 Sicherheitsabstand zwischen Gerät und Seitenwand Planen Sie folgenden  Sicherheitsabstand zwischen Seitenwand und der EFOY Brennstoffzelle und Tankpatrone ein. Kurze Seite: Abstand mindestens A = 5 cm Lange Seite Abstand mindestens B = 5 cm / C = 8 cm...

  • Seite 16: Platzierung Der Efoy Tankpatrone

    Anforderungen an den Einbauraum 4.5 Platzierung der EFOY Tankpatrone Die Öffnungen für Zuluft (1) und Abwärme (2) sowie die elektrischen Anschlüsse (3) dürfen nicht durch eine Tankpatrone oder andere Gegenstände blockiert sein. Der Tankpatronenschlauch hat eine Länge von 75 cm.

  • Seite 17: Zulässige Neigung Beim Einbau

    Anforderungen an den Einbauraum 4.6 Zulässige Neigung beim Einbau Die EFOY Brennstoffzelle darf nicht stärker geneigt sein als zulässig. Neigung um die Längsachse: Kontinuierlich 35 ° Temporär (< 10 Minuten) 45 ° Neigung um die Querachse: Kontinuierlich 35 °...

  • Seite 18: Montage Efoy Brennstoffzelle

    Montage EFOY Brennstoffzelle Montage EFOY Brennstoffzelle Die EFOY Brennstoffzelle kann mit den Riemenbügeln (im Lieferumfang enthalten) oder mit der optional erhältlichen Montageplatte befestigt werden. 5.1 EFOY Brennstoffzelle mit Riemenbügeln befestigen Messen Sie die Position der Befestigen Sie die Riemenbügel mit ...

  • Seite 19: Efoy Brennstoffzelle Mit Montageplatte Befestigen

     Fädeln Sie den Gurt in die Klettverschluss.  Riemenbügel ein. 5.2 EFOY Brennstoffzelle mit Montageplatte befestigen Schrauben Sie die Montageplatte an  der gewünschten Stelle mit Senkkopf - Schrauben (Ø 5 mm) fest. Verwenden Sie ggf. Dübel, damit sich ...

  • Seite 20: Abwärmeführung Montieren

    Montage EFOY Brennstoffzelle Ziehen Sie den Gurt fest.  Befestigen Sie das Gurtende auf dem  Klettverschluss. 5.3 Abwärmeführung montieren Stecken Sie den Abwärmebogen auf  den Anschluss der Abwärmeführung. Seite 19...
  • Seite 21 Montage EFOY Brennstoffzelle Sägen Sie die Öffnung aus  (Ø mindestens A = 10 cm). Bei Montage im Fahrzeug: Beim Durchbohren von Zwischenräumen dürfen keine tragenden Teile des Fahrzeugs durchtrennt werden. Weitere Informationen erhalten Sie bei Ihrem Fahrzeughersteller. Setzen Sie das Abwärmerohr in den ...

  • Seite 22: Abgasschlauch Montieren

    Montage EFOY Brennstoffzelle Setzen Sie die Außenblende außen auf  das Abwärmerohr, um den Ausgang des Abwärmerohrs gegen Eindringen von Fremdkörpern zu schützen. Stellen Sie keine Gegenstände vor die  Abwärmeführung. Bei Bedarf wird eine zweite Blende auf  der Zuluftöffnung platziert.
  • Seite 23 Montage EFOY Brennstoffzelle Um Siphonbildung zu vermeiden, achten Sie bei der Montage darauf, dass der  Abgasschlauch nicht geknickt oder verstopft wird. Achten Sie darauf den Abgasschlauch nur seitlich bzw. nach unten zu führen,  damit eventuell anfallendes Wasser ablaufen kann Entfernen Sie die Schutzkappe von der ...
  • Seite 24 Montage EFOY Brennstoffzelle Stecken Sie den isolierten  Abgasschlauch auf die Abgasöffnung. Bohren Sie die Öffnung für den  Abgasschlauch (Ø A = 1 cm). Führen Sie den Abgasschlauch aus  dem Einbauraum durch die Öffnung ins Freie. Seite 23...
  • Seite 25 Montage EFOY Brennstoffzelle Dichten Sie die Öffnung für den  Abgasschlauch mit Dichtmittel ab. Schneiden Sie den Abgasschlauch  möglichst kurz. Das Stück im Freien darf maximal A = 5 cm lang sein. Schneiden Sie das Ende des  Abgasschlauchs schräg ab, um...

  • Seite 26: Tankpatronenhalter Montieren

    Montage EFOY Brennstoffzelle 5.5 Tankpatronenhalter montieren Fädeln Sie den Gurt in den  Tankpatronenhalter ein. Befestigen Sie den  Tankpatronenhalter mit 4 Schrauben (Ø 5 mm). Verwenden Sie Dübel, damit sich der  Tankpatronenhalter auch bei starker Belastung nicht löst.

  • Seite 27: Bedienpanel Mit Unterputzmontage Montieren

    Montage EFOY Brennstoffzelle 5.6 Bedienpanel mit Unterputzmontage montieren Achten Sie bei der Montage auf den nötigen Freiraum für die Elektronik hinter der Einbauöffnung. Zum Bohren und Sägen kann die mitgelieferte Bohr- und Sägeschablone verwendet werden. (1) Bedienpanel (2) Einbauöffnung (3) Schrauben Bohren Sie die Einbauöffnung (2) vor.

  • Seite 28: Elektrischer Anschluss

    Elektrischer Anschluss Elektrischer Anschluss 6.1 Ladekabel verlegen Die EFOY Brennstoffzelle lädt 12-V- und 24-V-Batterien. Bei der Installation einer neuen Batterie, muss das Spannungsprofil auf der EFOY Brennstoffzelle eingestellt werden. Die EFOY Brennstoffzelle darf ausschließlich zum Laden von Batterien, die den technischen Daten der EFOY Brennstoffzelle entsprechen verwendet werden, siehe Batterieparamter, Abschnitt 6.4.

  • Seite 29: Anschluss Über Elektrozentrale

    Das Ladekabel kann auch auf Wunsch verlängert werden. Um ohmsche Verluste im Ladekabel zu minimieren, werden folgende Leitungsquerschnitte empfohlen: Länge Ladekabel Leistungsquerschnitt Bis 10 m mindestens 4 mm 10 – 15 m mindestens 6 mm 6.2 Anschluss über Elektrozentrale (1) EFOY Brennstoffzelle (2) Ladekabel (3) Batterie (4) Elektrozentrale...

  • Seite 30: Anschluss Direkt An Der Batterie

    Elektrischer Anschluss 6.3 Anschluss direkt an der Batterie (1) EFOY Brennstoffzelle (2) Ladekabel (3) Batterie 6.4 Batterieparameter 6.4.1 Blei-Batterien (AGM, Blei-Säure, Blei-Gel) Werkseinstellung Min. Max. 12 V / 24 V 12 V / 24 V 12 V / 24 V...

  • Seite 31: Efoy Brennstoffzelle Mit Anderen Energiequellen Kombinieren

    100 % Batterieschutz 10 % 20 % 6.5 EFOY Brennstoffzelle mit anderen Energiequellen kombinieren Die EFOY Brennstoffzelle kann mit anderen Energiequellen z. B. einem Photovoltaik- System kombiniert werden, die dann gemeinsam die Batterie laden. Beachten Sie die Anweisungen des Herstellers.
